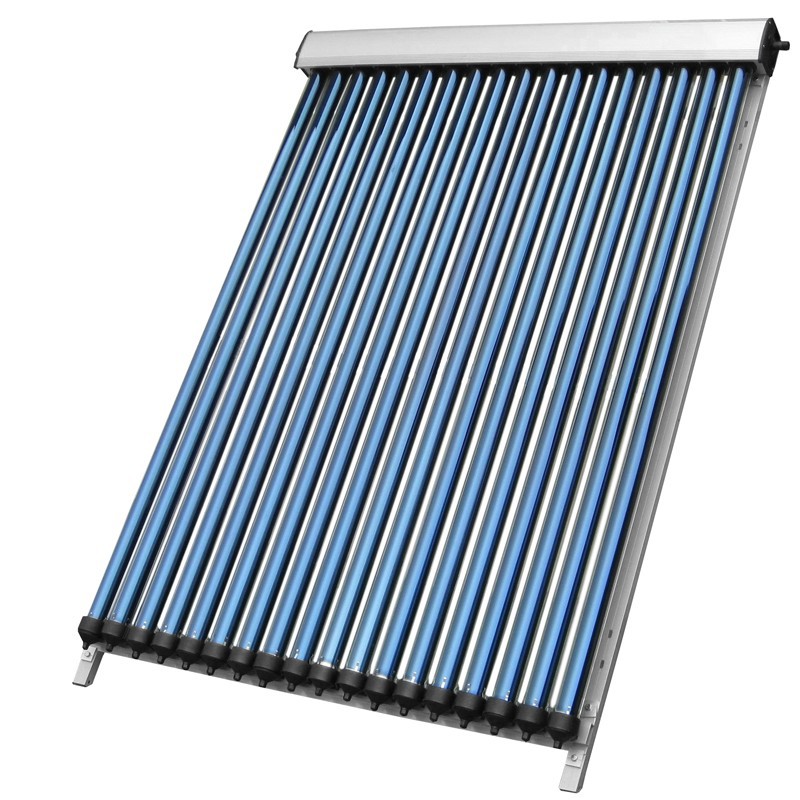

Vakuumröhrenkollektor SPA-58/1800-18

Vakuumröhrenkollektor SPA-58/1800-18

Bruttofläche: 3,05 m²
B/H: 1536 mm / 1983 mm
Hersteller: Jiangsu Sunpower Solar Technology

18 Vakuumröhren aus Borosilikatglas
Länge der Vakuumröhre:	1800 mm
Aussendurchmesser:	58 mm
Jede Vakkumröhre ist 3-fach beschichtet (siehe Zeichnung)
Kupferanschlüsse am Sammler	22 mm
Wasser-Glycolinhalt im Sammler	ca. 1,5 Liter
Sammlergehäuse	aus wetterbeständigen Aluminium
Tauchhülse für Temperaturfühler	an jedem Kollektor im Sammler vorhanden
Hagelschlagsicher	bis 25 mm bei 30m/s
max. zulässiger Betriebsüberdruck	8 bar
Betriebsdruck	6 bar
max. Stagationstemperatur	210 °C
(Angaben aus dem Bericht des Intertek)	GZ 11121720-1
Solar Keymark	SP SC1075-12

Funktionsweise der Vakuumrohre:

Die Vakuumröhre besteht aus zwei Glasröhren mit unterschiedlichen Durchmessern. Hierbei handelt es sich um spezielles Glas, dass aus Borosilikat gefertigt wurde. Zwischen den Glasröhren besteht ein Vakuum welches zur Isolierung der inneren Röhre notwendig ist (das sog. “heat pipe principle”). In der inneren Röhre befindet sich ein Kupferrohr, welches wiederum mit einer speziellen Flüssigkeit gefüllt ist, die der Wärmeaufnahme dient.

Durch die Wärme der Sonnenstrahlen erhitzt sich die Flüssigkeit und steigt als heißer Dampf zur Spitze des Kupferheizrohrs. Die so erzeugte Wärme wird dann im Sammler abgegeben und zur Warmwassererwärmung genutzt. Der Sammler selbst besteht aus Aluminium und ist im Inneren mit Steinwolle hochtemperaturisoliert, wodurch es kaum zu Energieverlusten kommt. Jede Vakuumröhre ist einzeln als trockene Anbindung an den Sammler angeschlossen. Dadurch können die Rohre einzeln ausgetauscht werden, ohne dass aus der Anlage die Flüssigkeit abgelassen werden muss.

Unterschied zwischen unserer Solaranlage mit einer Beschichtung mit ALN/SS/CU, Anlagen mit der AL/N/AL Beschichtung und Flachkollektoren.

ALN/AIN-SS/CU - 360° Grad Kupferbeschichtung im inneren der Röhre

AL/N/AL - 360° Grad Aluminiumbeschichtung im inneren der Röhre
