| Vakuumröhren aus Borosilikatglas | |
| Länge der Vakuumröhre: | 1200 mm |
| Aussendurchmesser: | 58 mm |
| Jede Vakkumröhre ist 3-fach beschichtet (siehe Zeichnung) | |

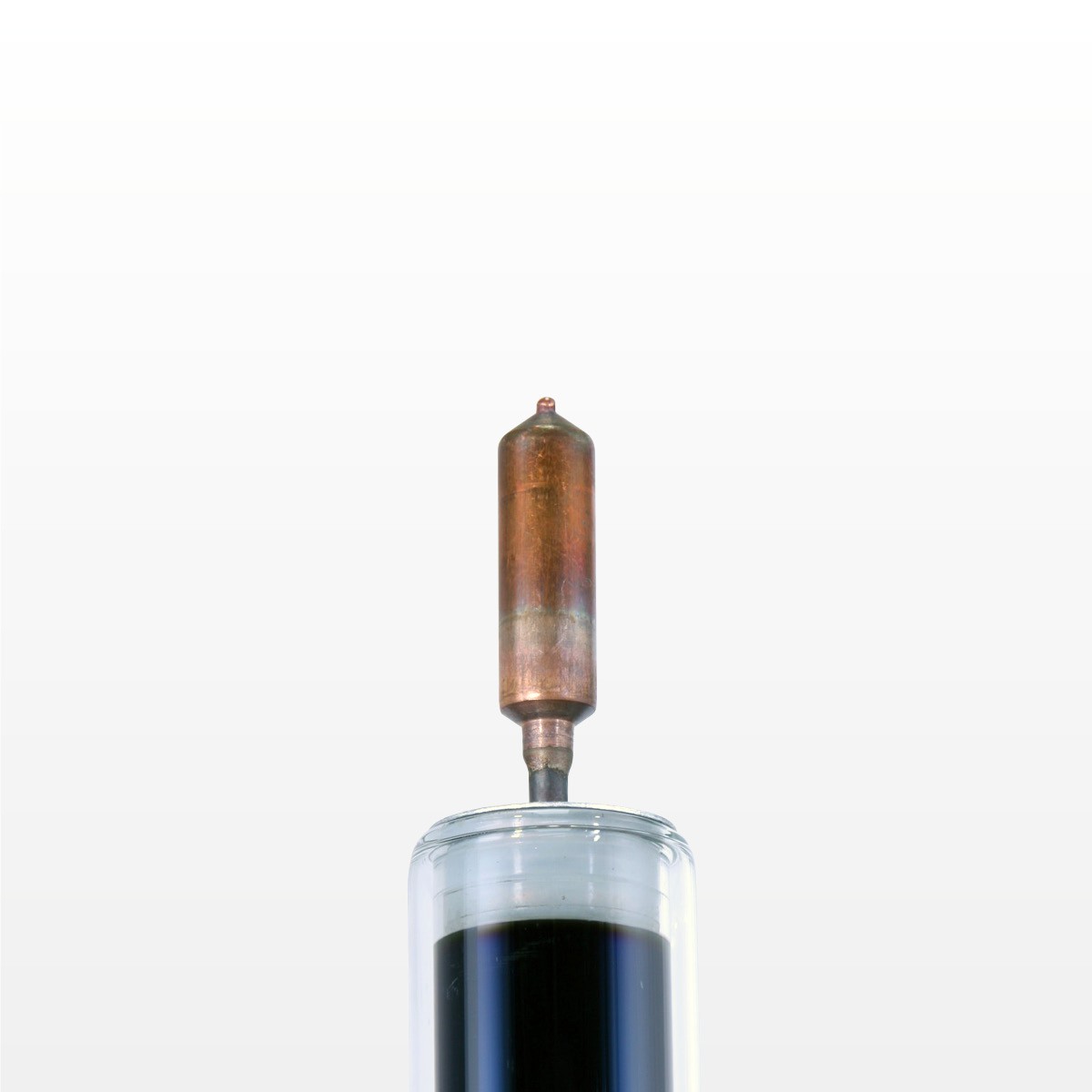

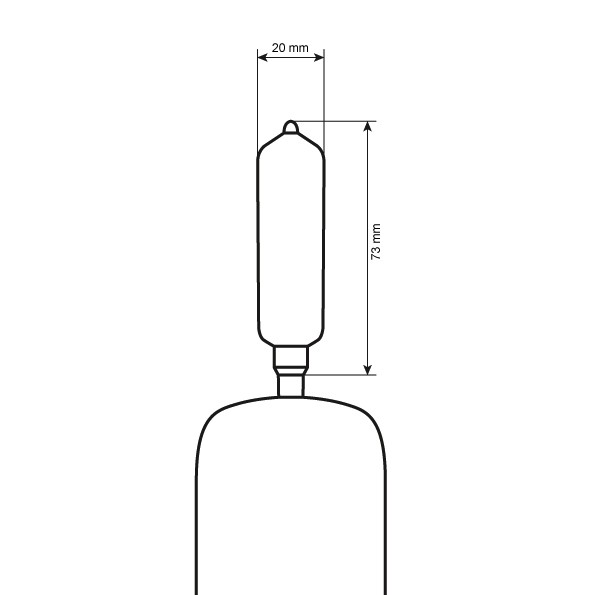

| Heatpipekopf Durchmesser 20 mm | |
| Hagelschlagsicher | bis 25 mm bei 30m/s |
| max. Stagationstemperatur | 210 °C |
 | |
Funktionsweise der Vakuumrohre:
Die Vakuumröhre besteht aus zwei Glasröhren mit unterschiedlichen Durchmessern. Hierbei handelt es sich um spezielles Glas, dass aus Borosilikat gefertigt wurde. Zwischen den Glasröhren besteht ein Vakuum welches zur Isolierung der inneren Röhre notwendig ist (das sog. “heat pipe principle”). In der inneren Röhre befindet sich ein Kupferrohr, welches wiederum mit einer speziellen Flüssigkeit gefüllt ist, die der Wärmeaufnahme dient.
Durch die Wärme der Sonnenstrahlen erhitzt sich die Flüssigkeit und steigt als heißer Dampf zur Spitze des Kupferheizrohrs. Die so erzeugte Wärme wird dann im Sammler abgegeben und zur Warmwassererwärmung genutzt. Der Sammler selbst besteht aus Aluminium und ist im Inneren mit Steinwolle hochtemperaturisoliert, wodurch es kaum zu Energieverlusten kommt. Jede Vakuumröhre ist einzeln als trockene Anbindung an den Sammler angeschlossen. Dadurch können die Rohre einzeln ausgetauscht werden, ohne dass aus der Anlage die Flüssigkeit abgelassen werden muss.
Unterschied zwischen unserer Solaranlage mit einer Beschichtung mit ALN/SS/CU, Anlagen mit der AL/N/AL Beschichtung und Flachkollektoren.
ALN/AIN-SS/CU - 360° Grad Kupferbeschichtung im inneren der Röhre
AL/N/AL - 360° Grad Aluminiumbeschichtung im inneren der Röhre
