Schraubfitting NTM


Artikelnummer 490000

1,00 EUR *
Inhalt 1 Stück
Sofort versandfertig, Lieferzeit 1-3 Tage


if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/gqw2uxdr3nhq/plugin/17/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "VGNYYUVEFFRNS"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 1); script.setAttribute("applePayComponent", 1); script.setAttribute("logToken", "c0f90c220a9f43bc8510e0f7a3999dcc"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.src = "https://cdn02.plentymarkets.com/gqw2uxdr3nhq/plugin/17/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "VGNYYUVEFFRNS"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 1); script.setAttribute("applePayComponent", 1); script.setAttribute("logToken", "c0f90c220a9f43bc8510e0f7a3999dcc"); }
if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('674da2942e0c8', 'paylater', 'paypal', 'rect', 'gold'); }); } else { renderPayPalButtons('674da2942e0c8', 'paylater', 'paypal', 'rect', 'gold'); } if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('674da2942e0c8', 'paypal', 'buynow', 'rect', 'gold'); }); } else { renderPayPalButtons('674da2942e0c8', 'paypal', 'buynow', 'rect', 'gold'); }

* inkl. ges. MwSt. zzgl. VersandkostenBei PV-Waren entfält aktuell die MwSt für Privatkunden.

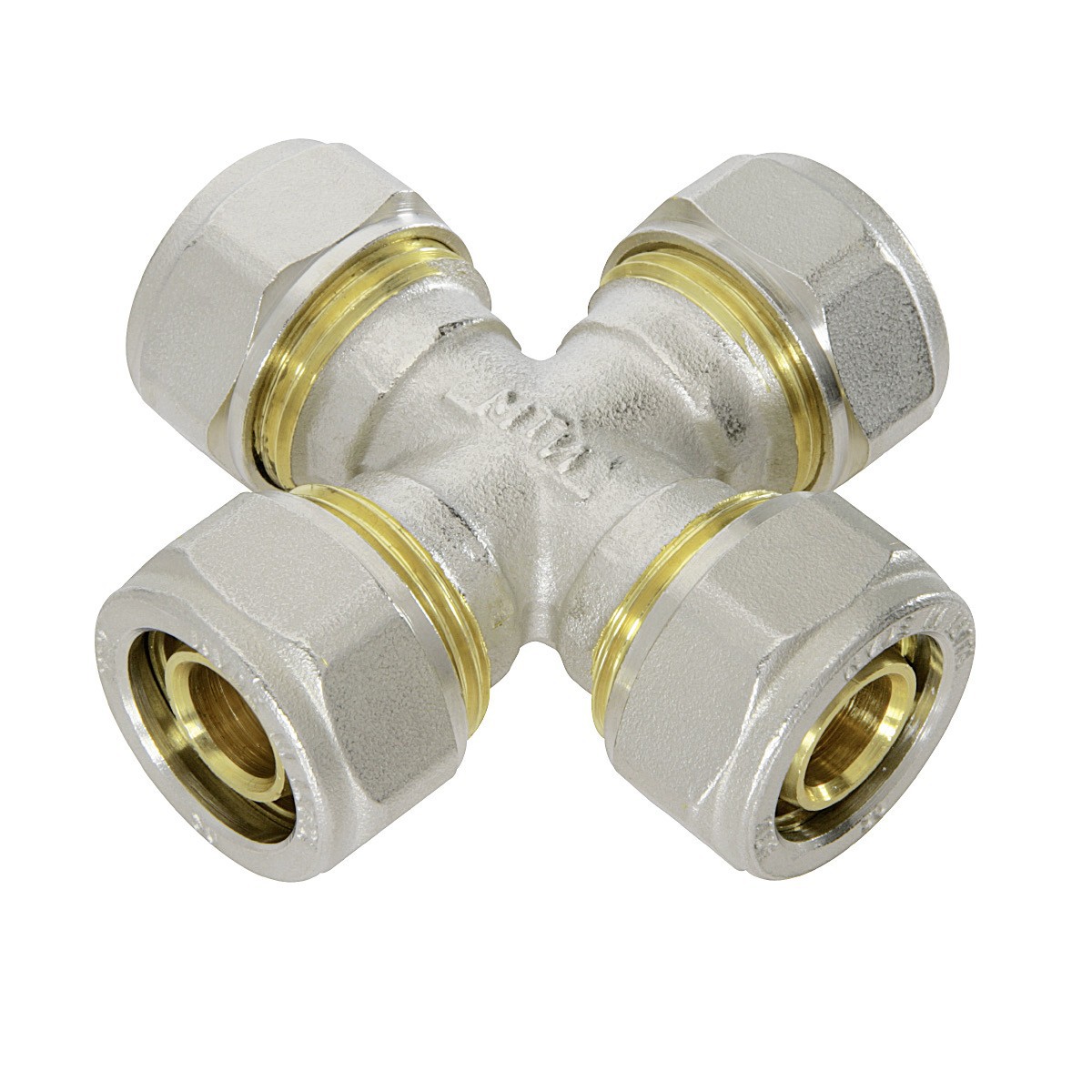

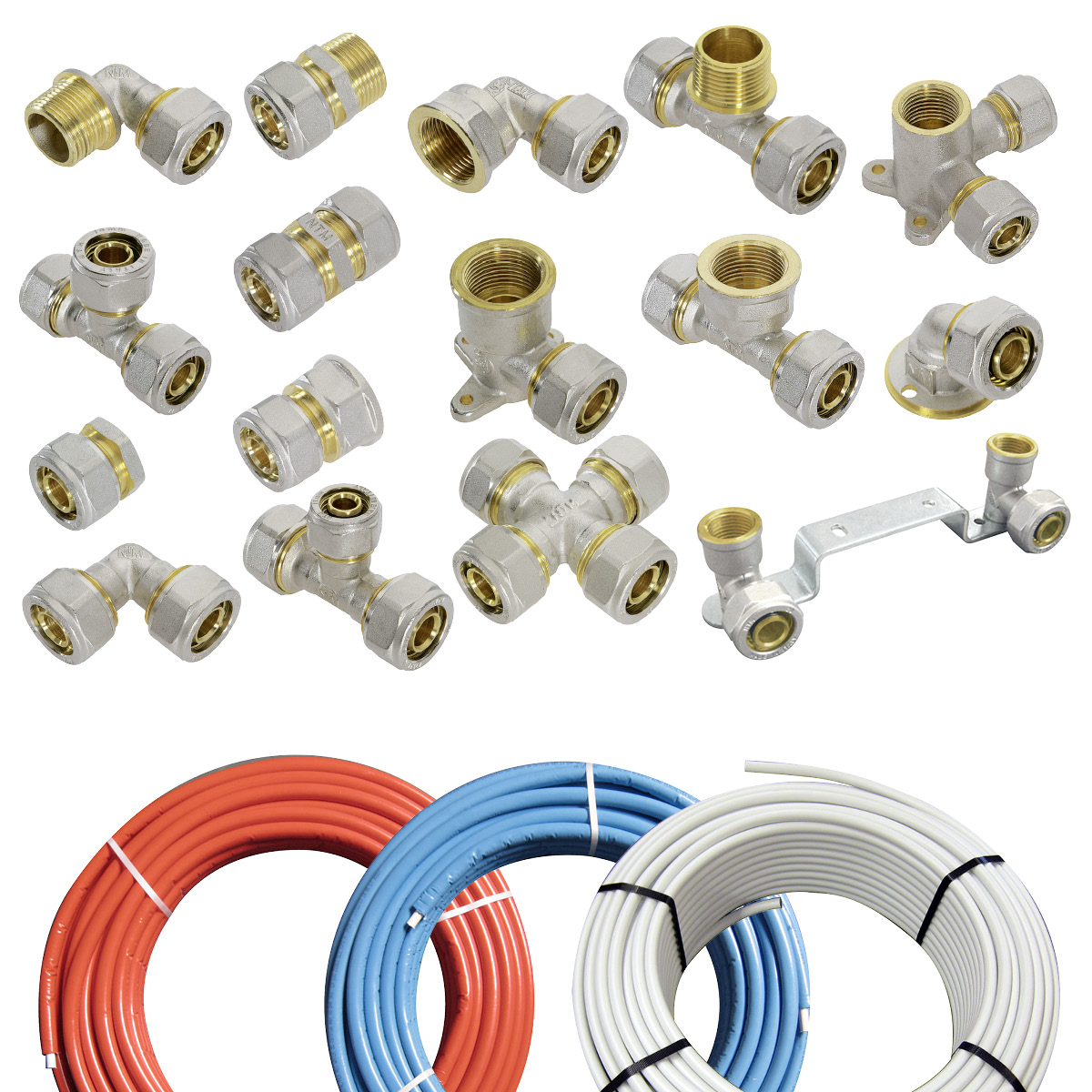

Schraubfitting-System für Mehrschichtverbundrohre

DVGW-Geprüft

Die NTM hochleistungsisolierte Mehrschichtverbundrohre mit "winny al" können mit Klemmverschraubungen und Pressfittings verwendet werden.

Produktmerkmale:

  • DVGW zertifizierter für Trinkwasser (DW-8501BS5049)
  • UBA konform
  • DIN EN ISO 21003-3,-5 zertifiziert
  • Spitzentemperatur: 100°C (gem. ISO 10508 / UNI 10954)
  • Verbundrohr-Systemschraubfitting aus Warmpressmessing UNI EN 12165 CW 617N

Produktdaten:

  • Dauerbelastbarkeit: 10 bar / 70°C / 50 Jahre
  • Maximale Betriebstemperatur: 95 °C
  • Zwei O-Ringe aus EPDM
  • Material: Warmpressmessing






Bitte beachten Sie die folgenden Ausführungen in den lieferbaren Größen:

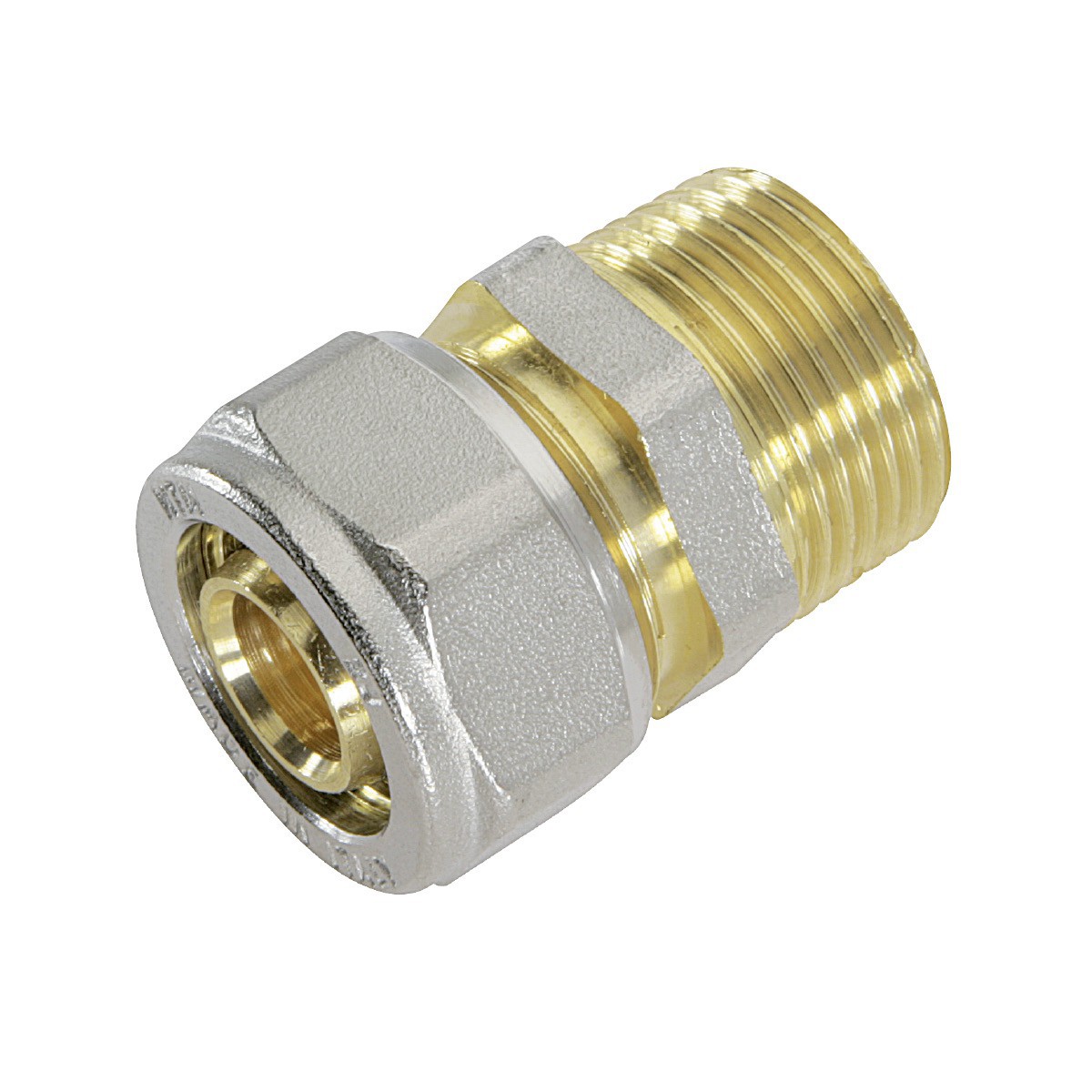

4900 - Übergang mit Außengewinde

  • 16 X 3/8"
  • 16 X 1/2"
  • 16 X 3/4"
  • 20 X 1/2"
  • 20 X 3/4"
  • 26 X 3/4"
  • 26 X 1"
  • 32 X 1"
  • 32 X 1 1/4"

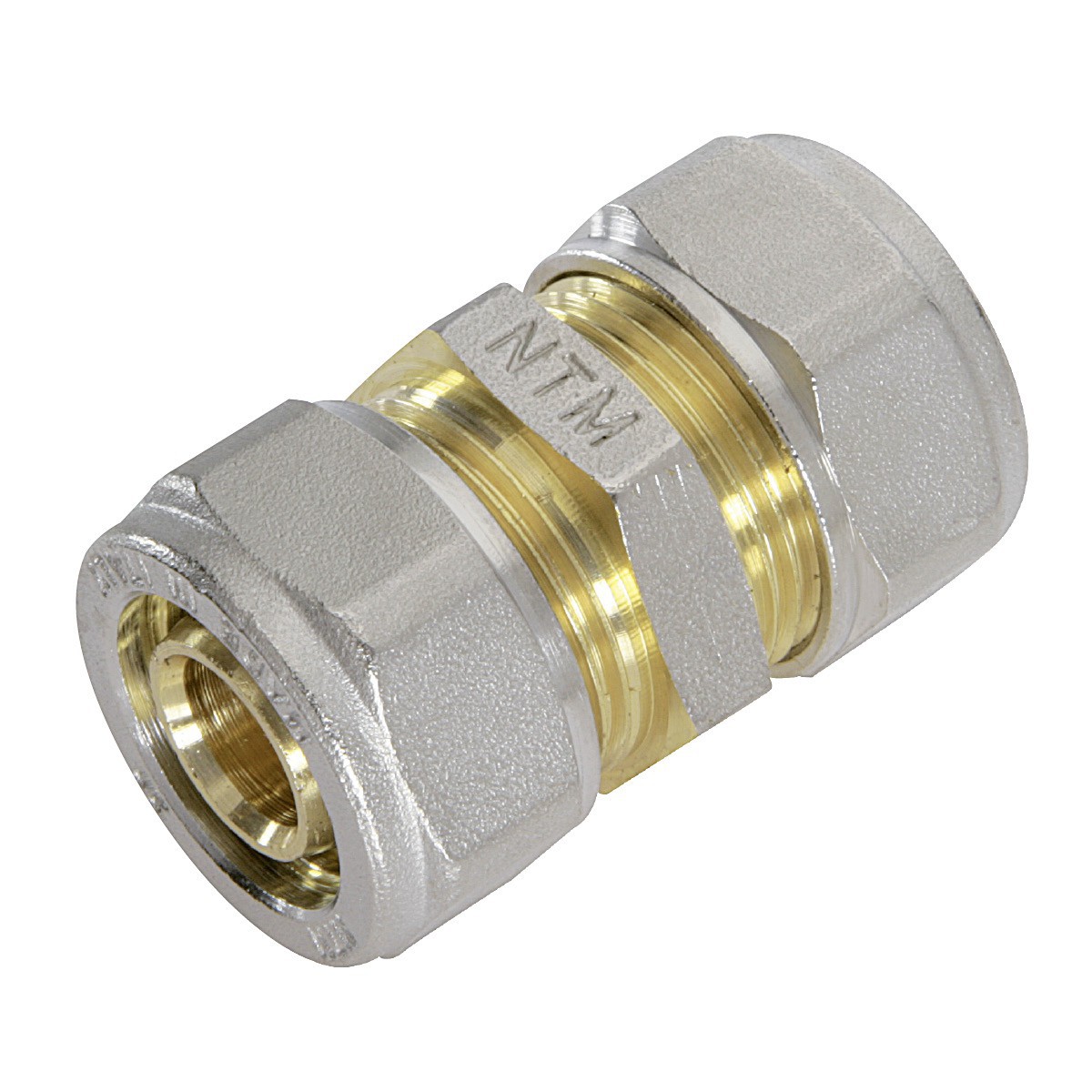

4901 - Kupplung

  • 16-16
  • 20-20
  • 26-26
  • 32-32
  • reduziert 20-16
  • reduziert 26-16
  • reduziert 26-20
  • reduziert 32-26

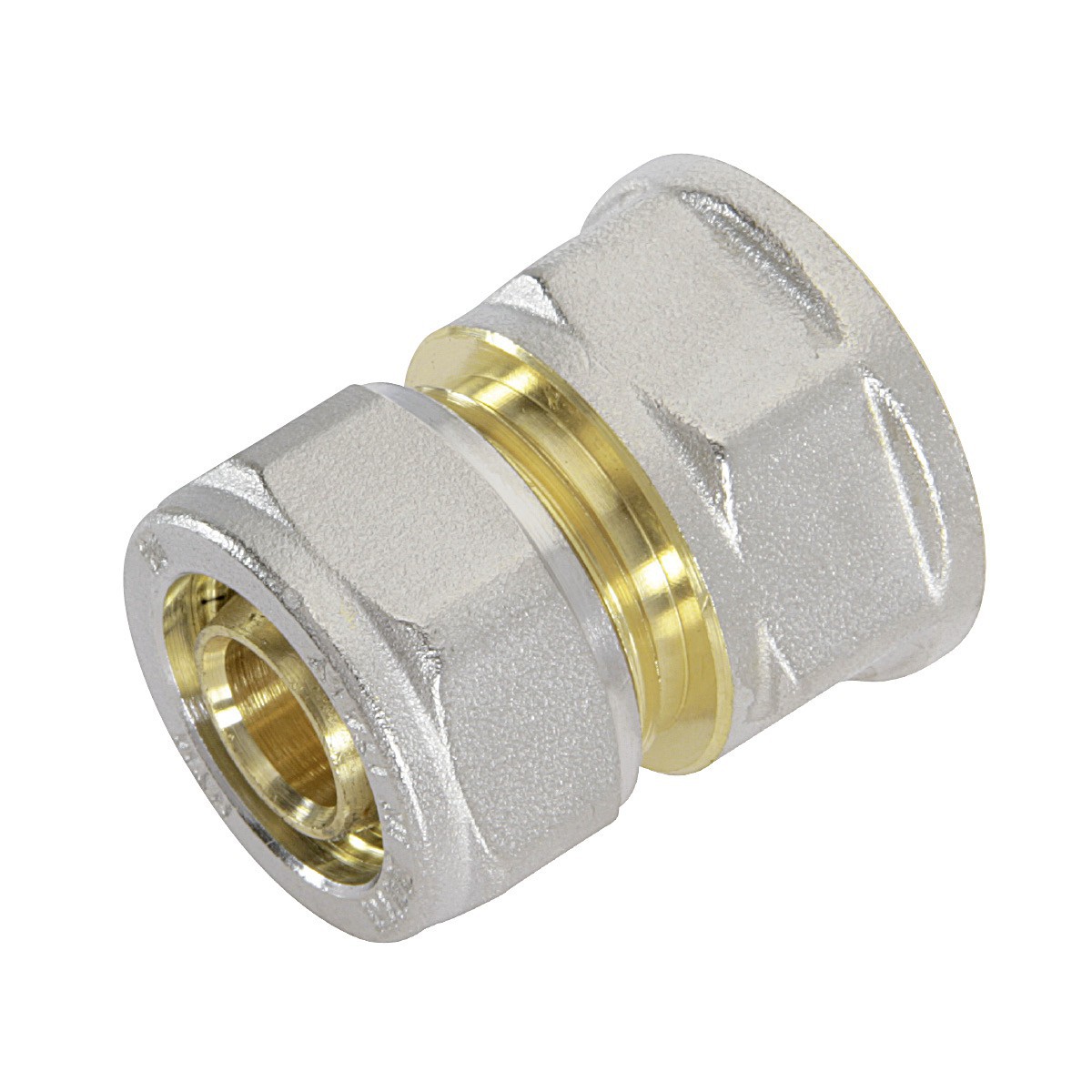

4902 - Übergang mit Innengewinde

  • 16 X 3/8"
  • 16 X 1/2"
  • 16 X 3/4"
  • 20 X 1/2"
  • 20 X 3/4"
  • 26 X 3/4"
  • 26 X 1"
  • 32 X 1"

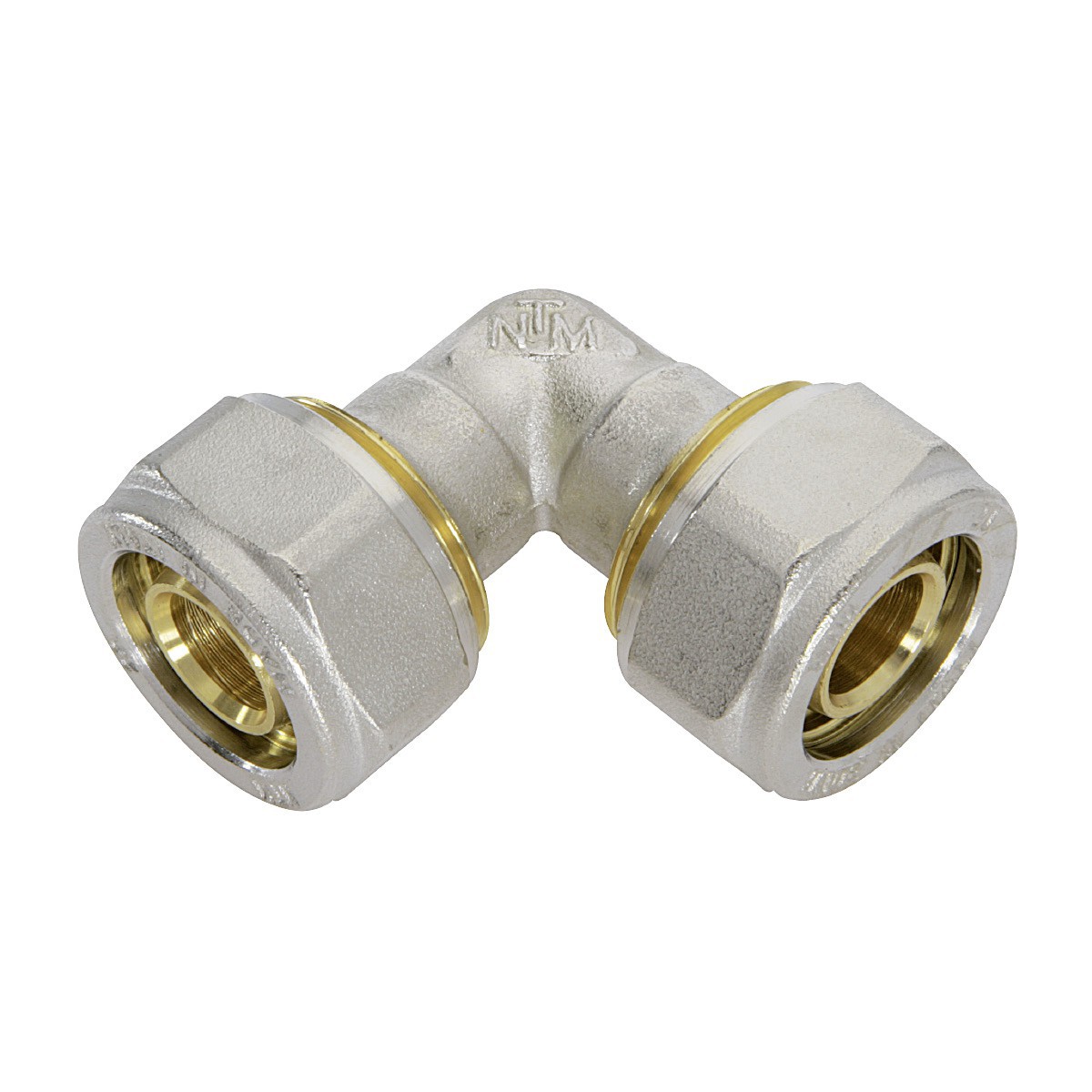

4903 - Winkel

  • 90° 16-16
  • 90° 20-20
  • 90° 26-26
  • 90° 32-32

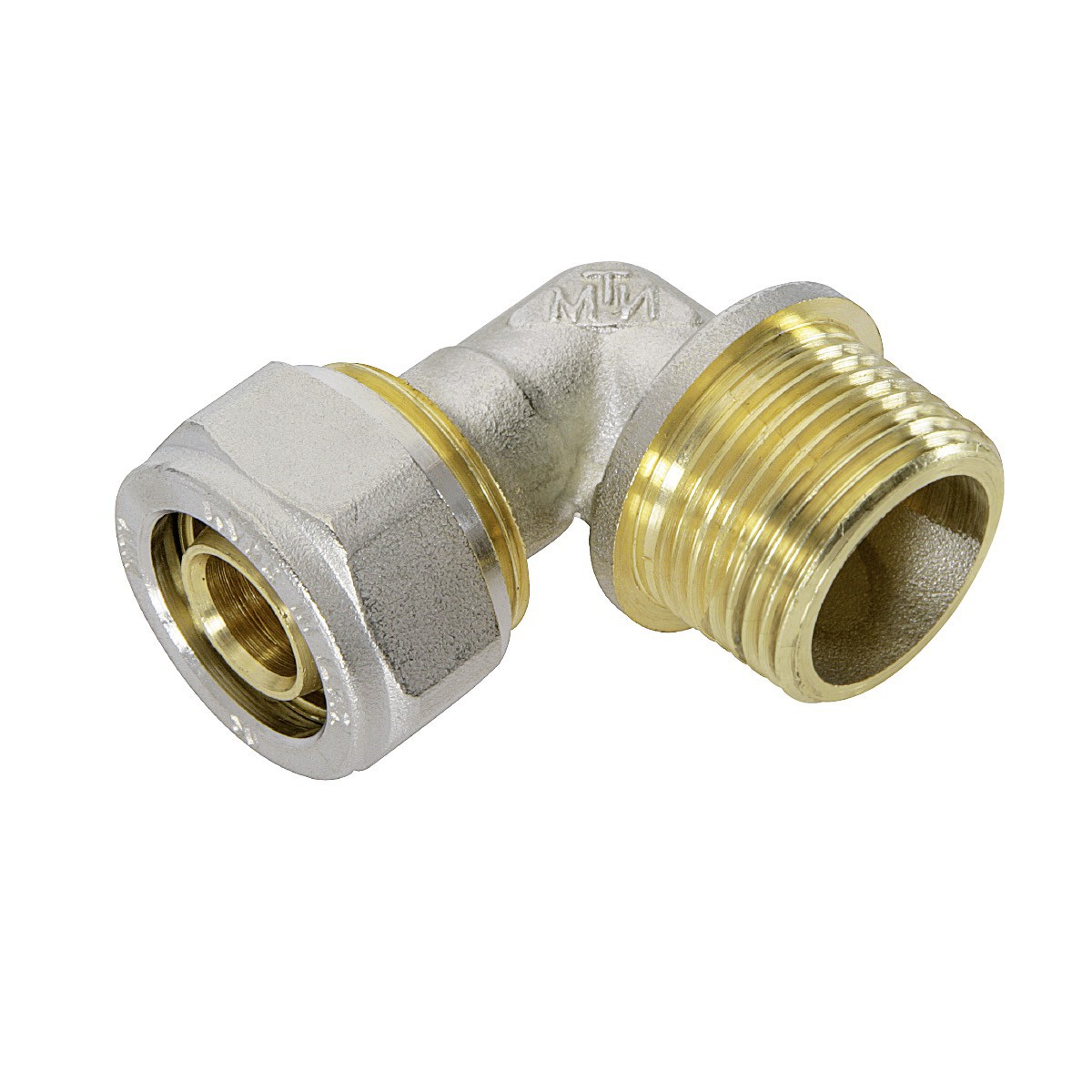

4904 - Übergangswinkel mit Außengewinde

  • 16 X 1/2"
  • 16 X 3/4"
  • 20 X 1/2"
  • 20 X 3/4"
  • 26 X 3/4"
  • 32 X 1"

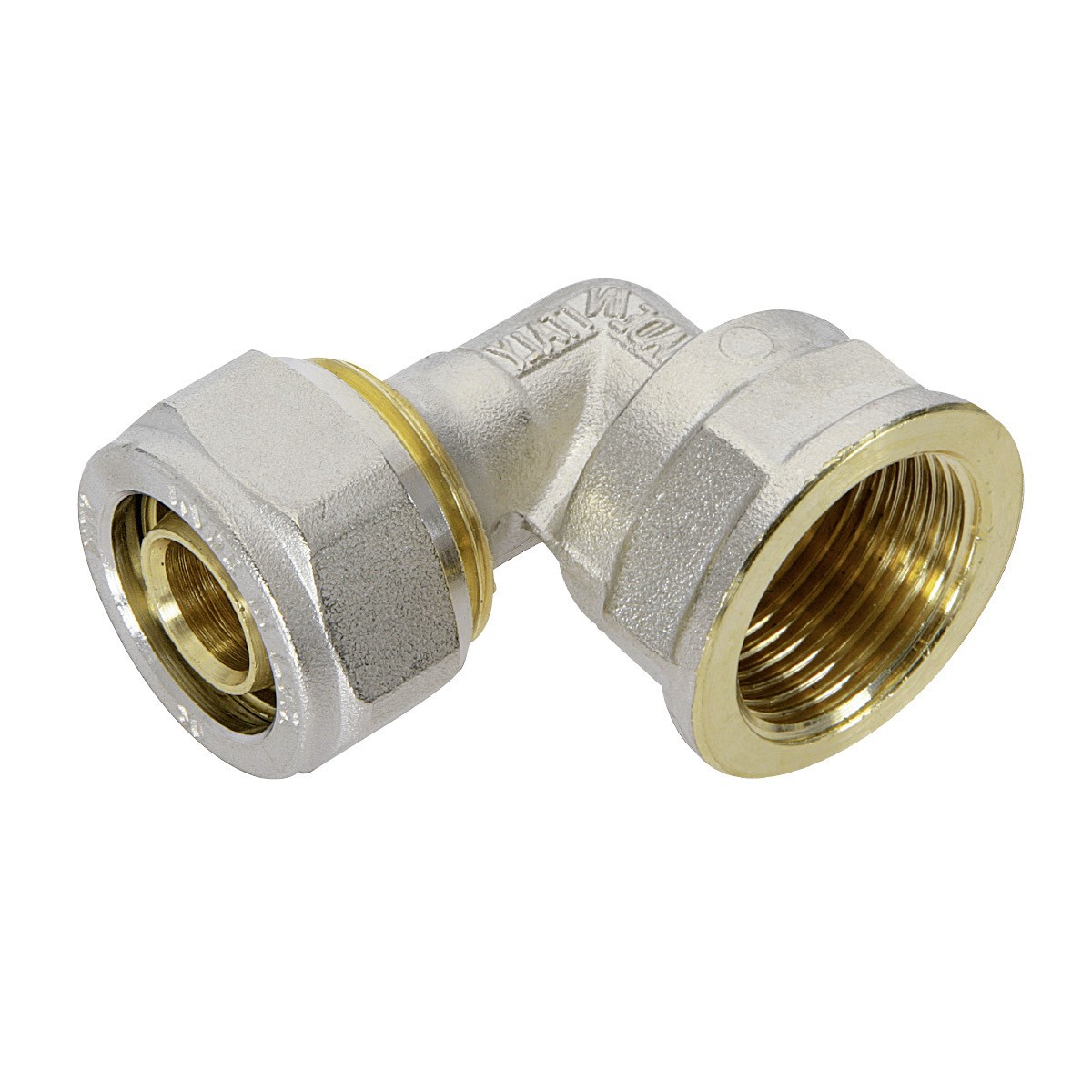

4905 - Übergangswinkel mit Innengewinde

  • 16 X 1/2"
  • 16 X 3/4"
  • 20 X 1/2"
  • 20 X 3/4"
  • 26 X 3/4"
  • 26 X 1"
  • 32 X 3/4"
  • 32 X 1"

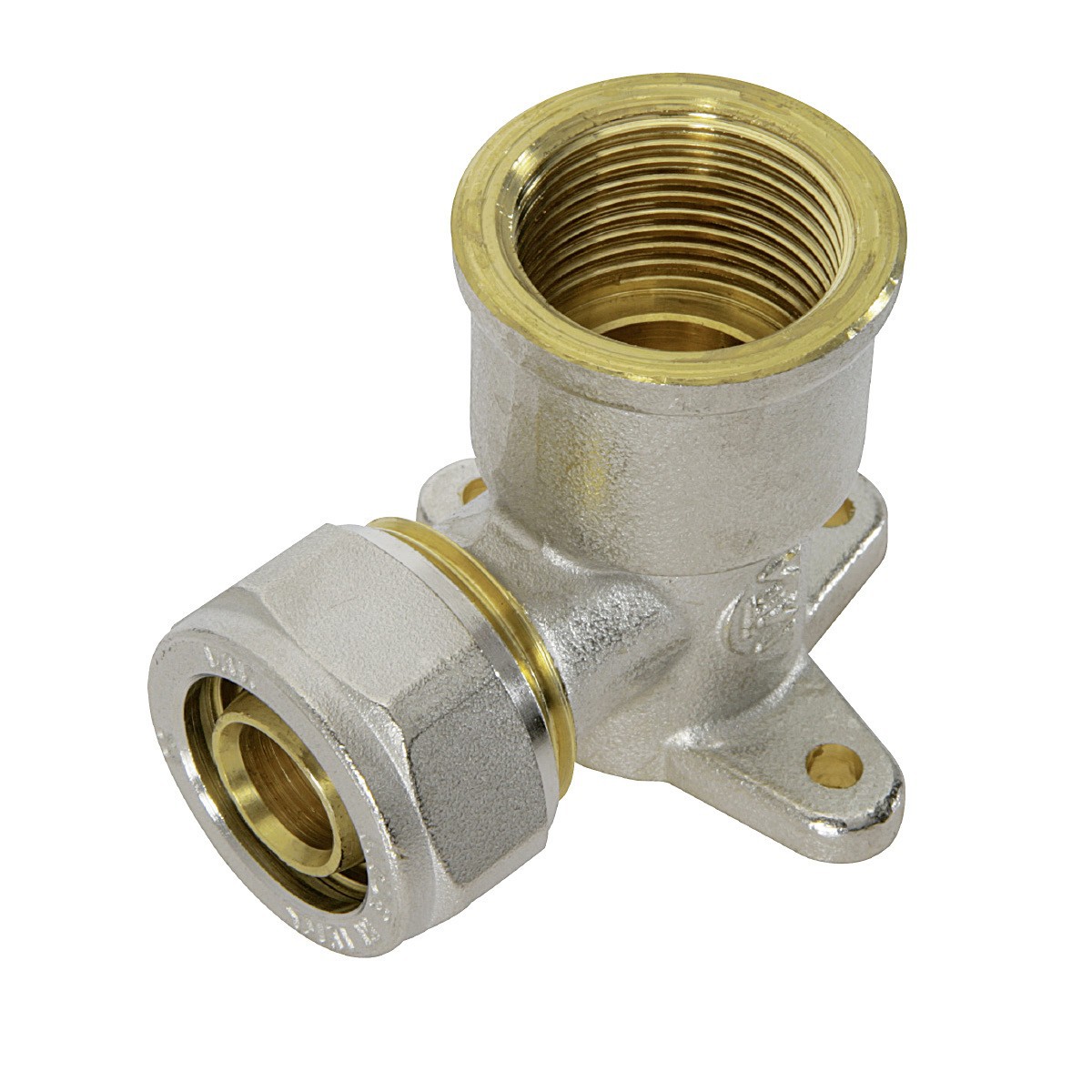

4906 - Eckwinkel

  • 16 x 1/2"
  • 20 x 1/2"

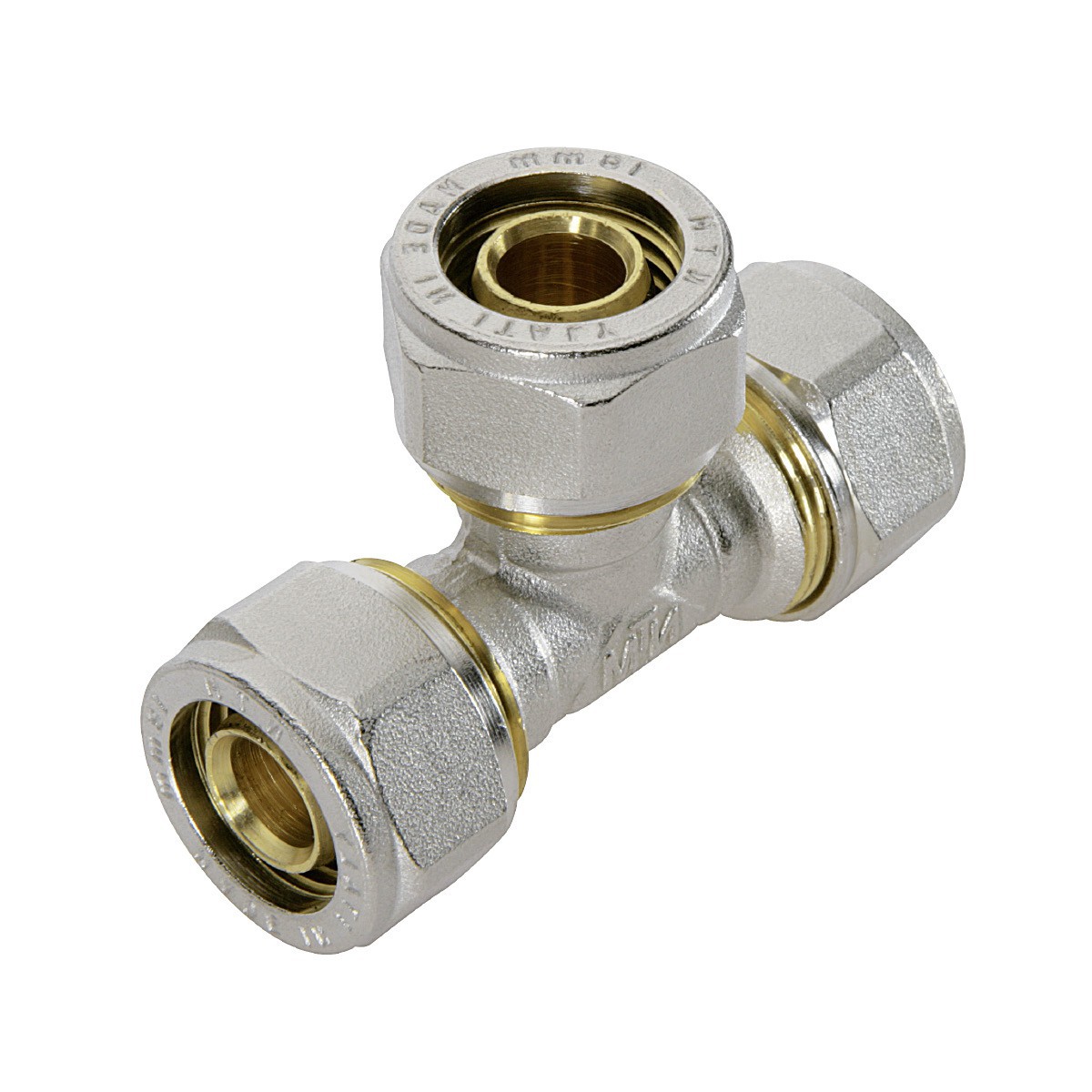

4907 - T-Stück

Mit gleichen Abgängen

  • 16-16-16
  • 20-20-20
  • 26-26-26
  • 32-32-32

Mittelgang erweitert

  • 16-20-16
  • 20-26-20

Mittelgang reduziert

  • 20-16-20
  • 26-16-26
  • 26-20-26
  • 32-20-32
  • 32-26-32

Reduziert

  • 20-16-16
  • 20-20-16
  • 26-20-20
  • 26-26-20
  • 32-26-26

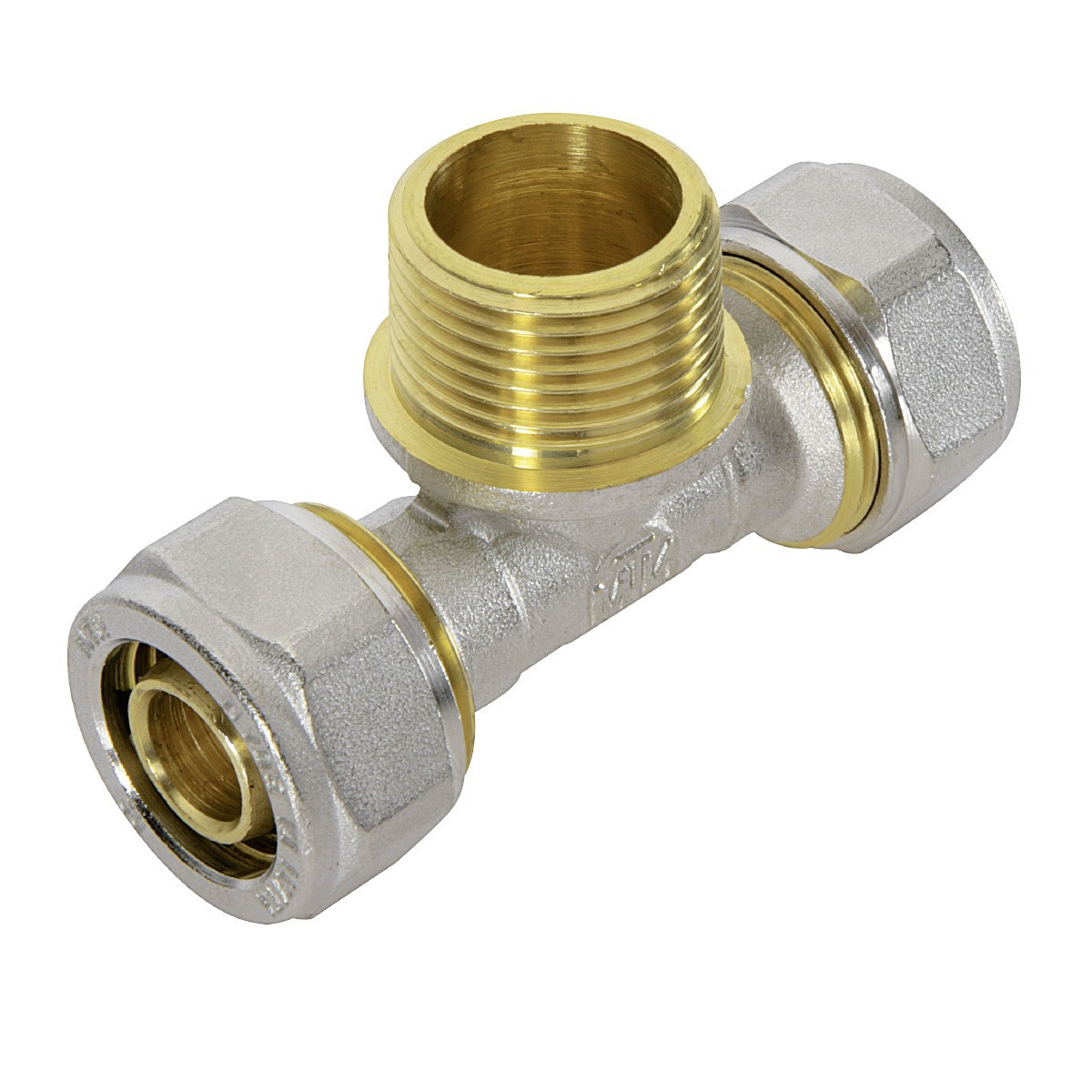

4908 - T-Stück mit Außengewinde

  • 16 X 1/2" X 16
  • 20 X 1/2" X 20
  • 20 X 3/4" X 20
  • 26 X 3/4" X 26
  • 26 X 1" X 26
  • 32 X 1" X 32

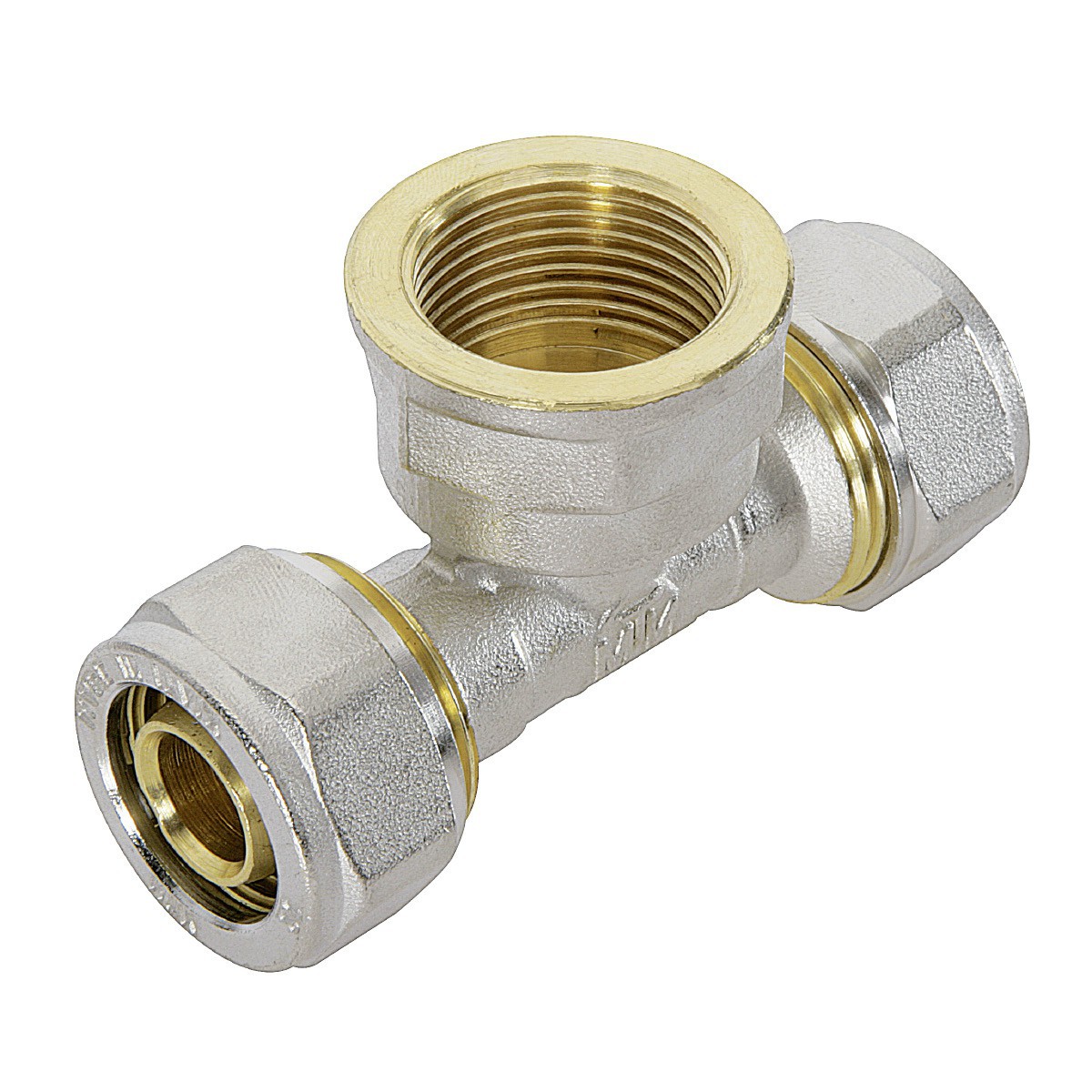

4909 - T-Stück mit Innengewinde

  • 16 X 1/2" X 16
  • 20 X 1/2" X 20
  • 20 X 3/4" X 20
  • 26 X 3/4" X 26
  • 32 X 1" X 32

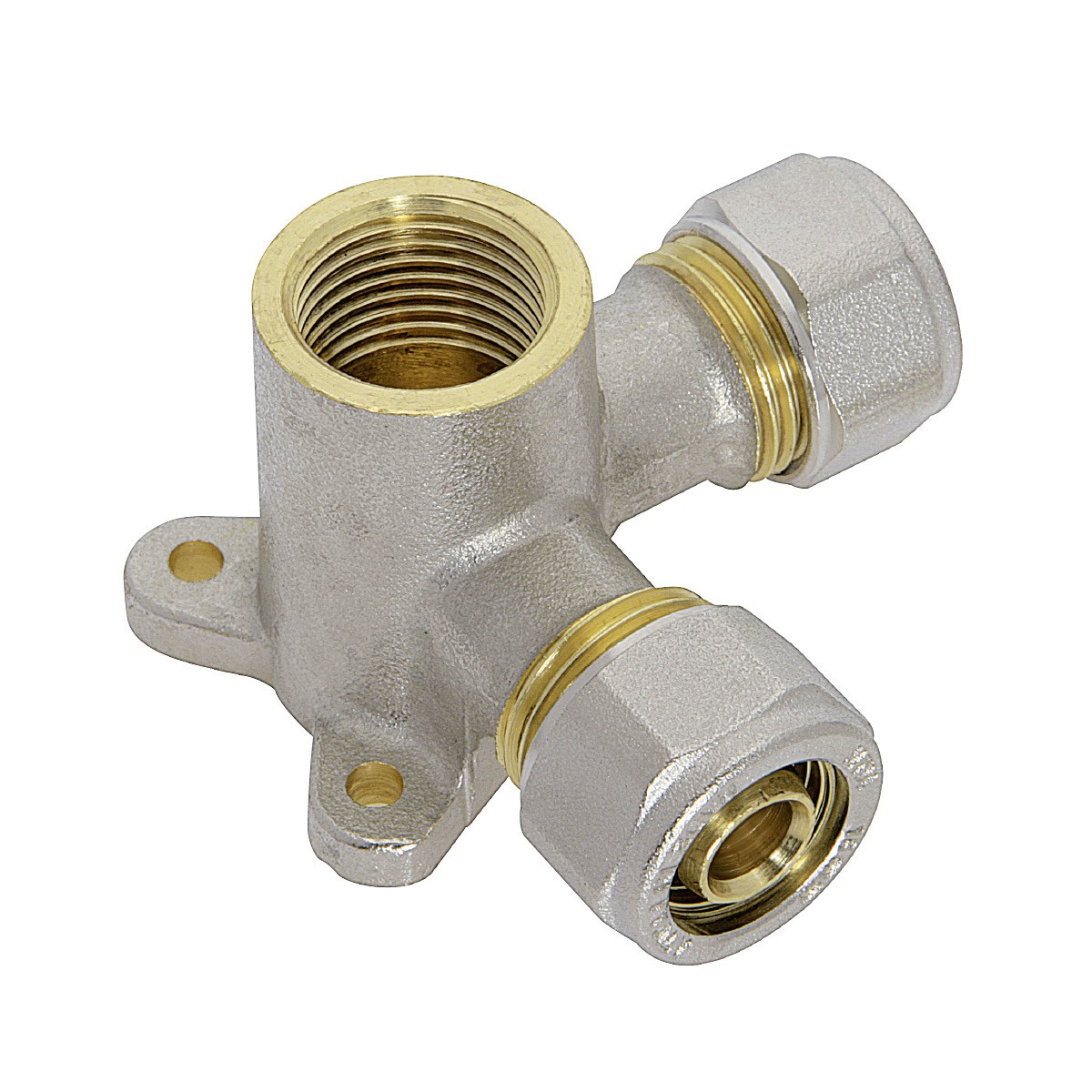

4926 - Doppeleckwinkel mit Innengewinde

  • 16 x 1/2" x 16
  • 20 x 1/2" x 20

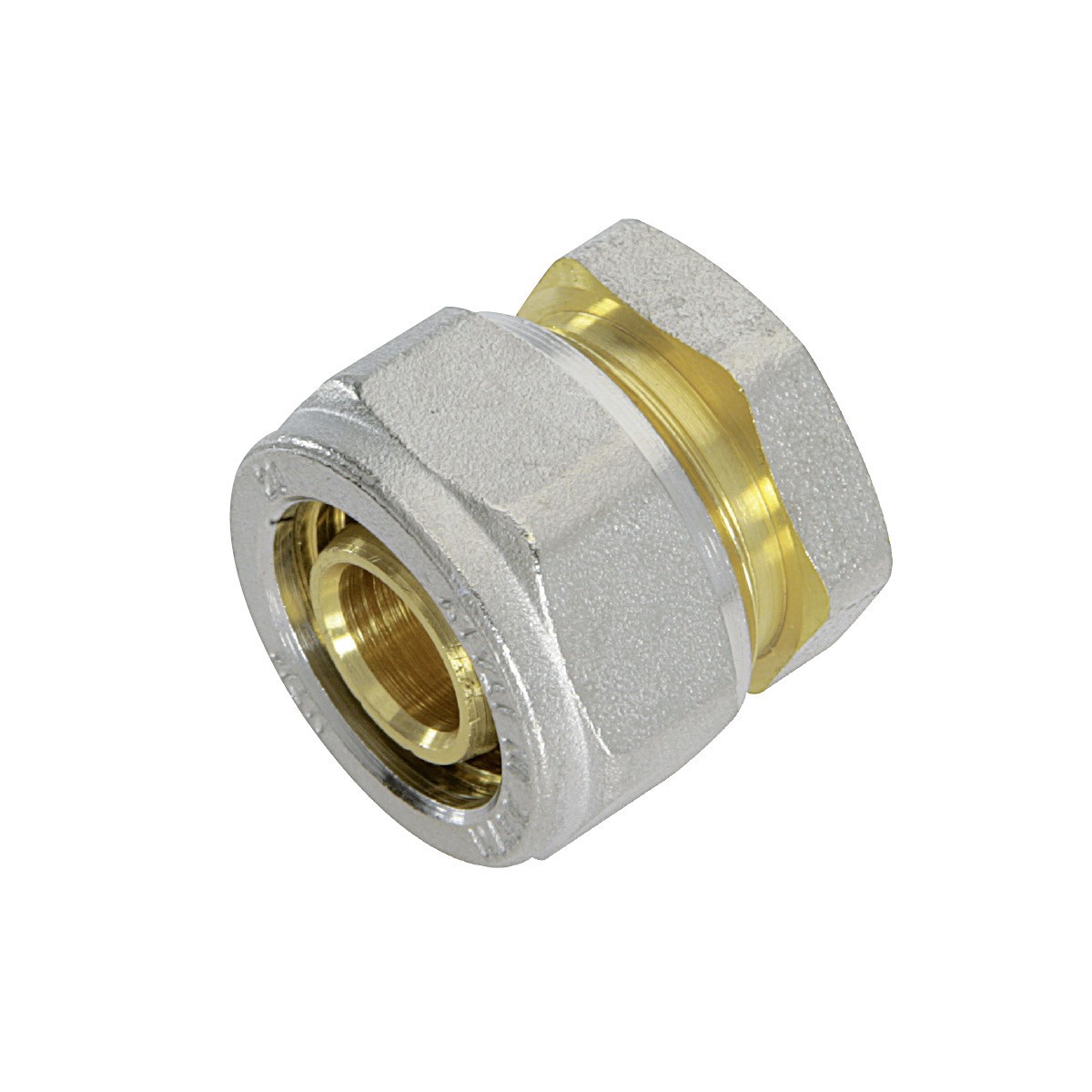

4935 - Übergang

  • 16
  • 20

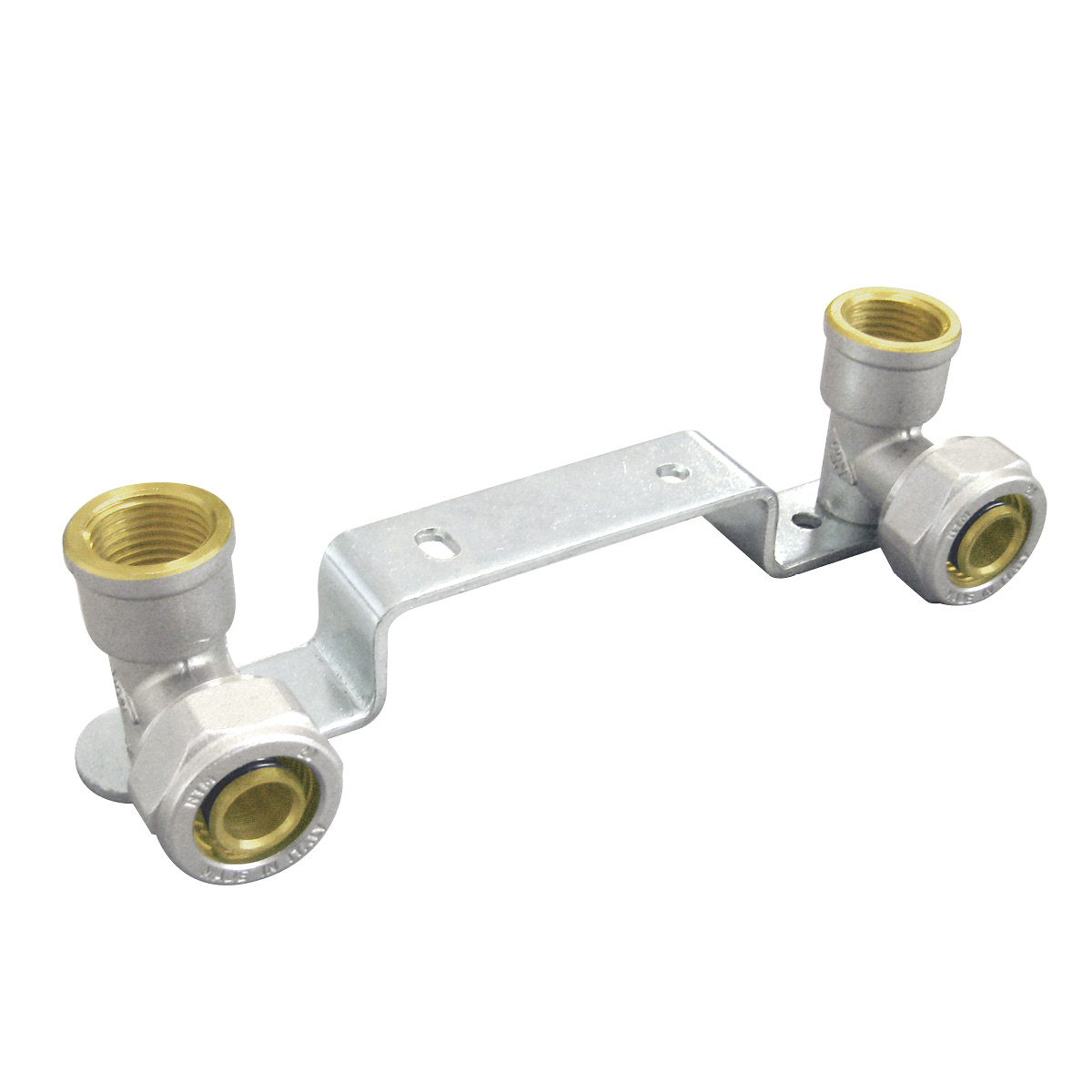

4978 Montageset mit Deckenwinkel

  • 16 x 1/2"
  • 20 x 1/2"

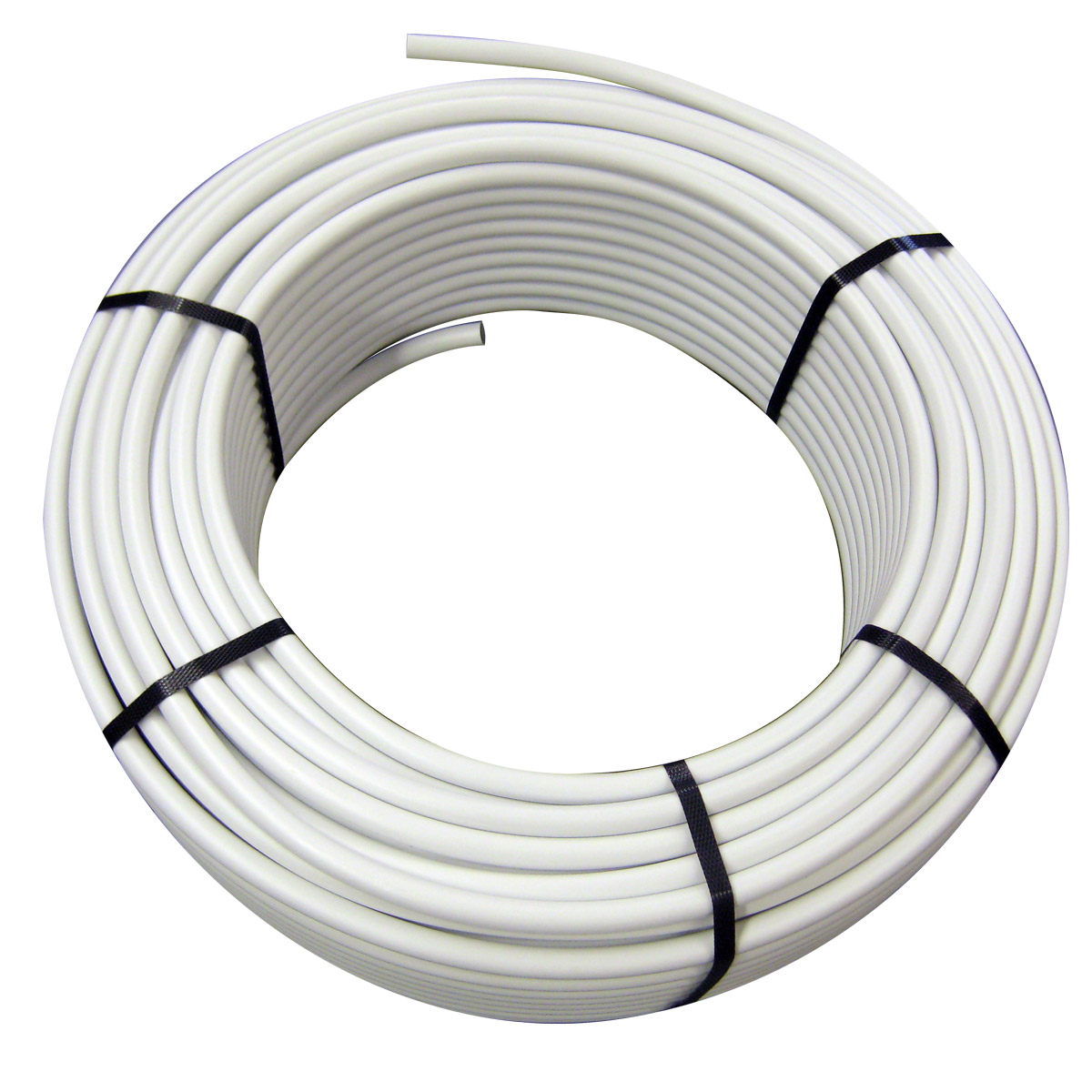

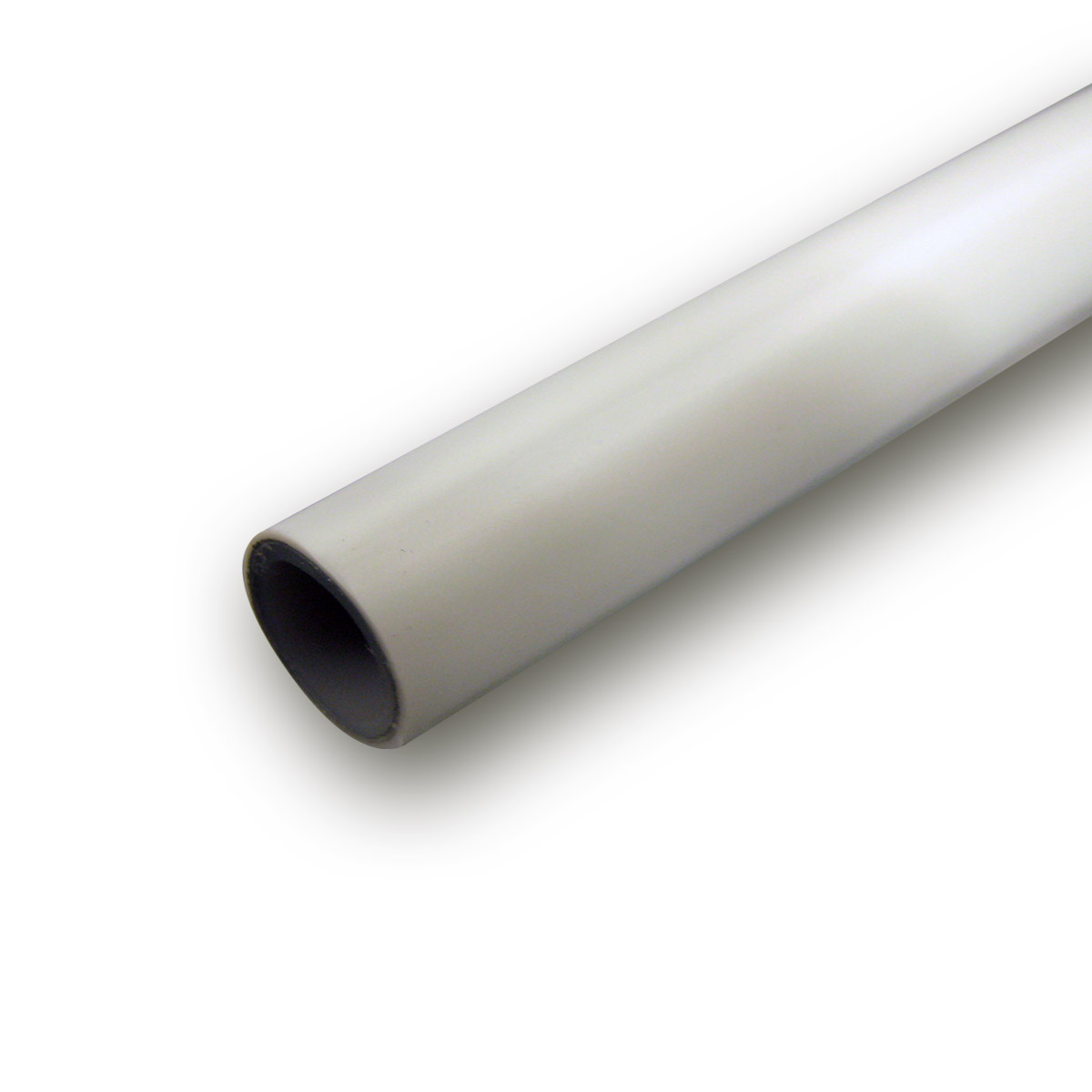

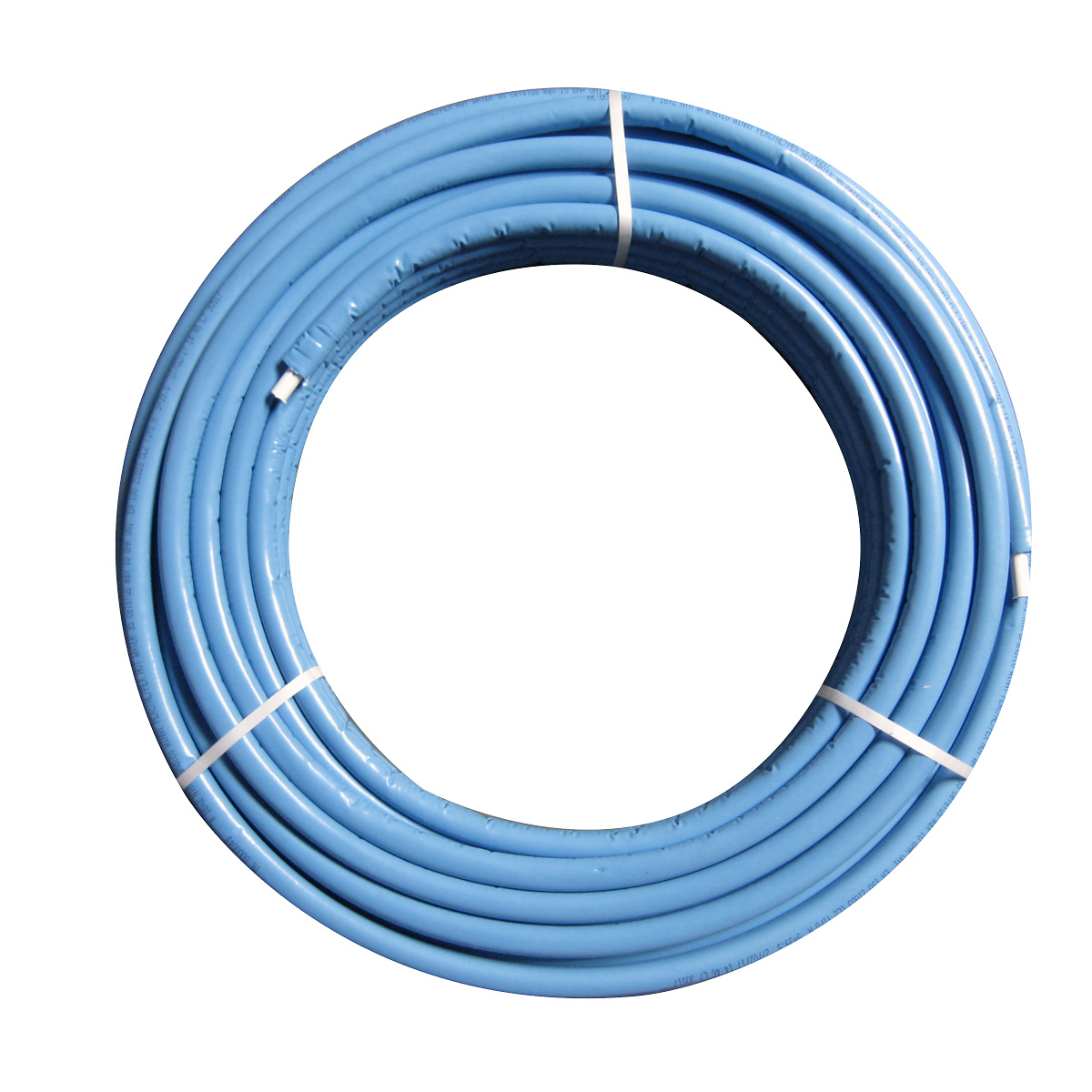

49R60 - Mehrschichtverbundrohr ohne Isolierung "winny al"

  • 16 x 2,0 - 1m am Stück bis 100m
  • 16 x 2,0 - 10m
  • 16 x 2,0 - 25m
  • 16 x 2,0 - 50m
  • 16 x 2,0 - 100m
  • 20 x 2,0 - 1m am Stück bis 100m
  • 20 x 2,0 - 10m
  • 20 x 2,0 - 25m
  • 20 x 2,0 - 50m
  • 20 x 2,0 - 100m
  • 26 X 3,0 - 1m am Stück bis 50m
  • 26 X 3,0 - 10m
  • 26 X 3,0 - 25m
  • 26 X 3,0 - 50m
  • 32 X 3,0 - 1m am Stück bis 50m
  • 32 X 3,0 - 10m
  • 32 X 3,0 - 25m
  • 32 X 3,0 - 50m

49R60 - Mehrschichtverbundrohr mit 6mm blauer Isolierung "winny al"

  • 16 x 2,0 - 1m am Stück bis 50m
  • 16 x 2,0 - 25m
  • 16 x 2,0 - 50m
  • 20 x 2,0 - 1m am Stück bis 50m
  • 20 x 2,0 - 25m
  • 20 x 2,0 - 50m
  • 26 X 3,0 - 1m am Stück bis 50m
  • 26 x 3,0 - 25m
  • 26 x 3,0 - 2x25m
  • 32 X 3,0 - 1m am Stück bis 25m
  • 32 x 3,0 - 25m

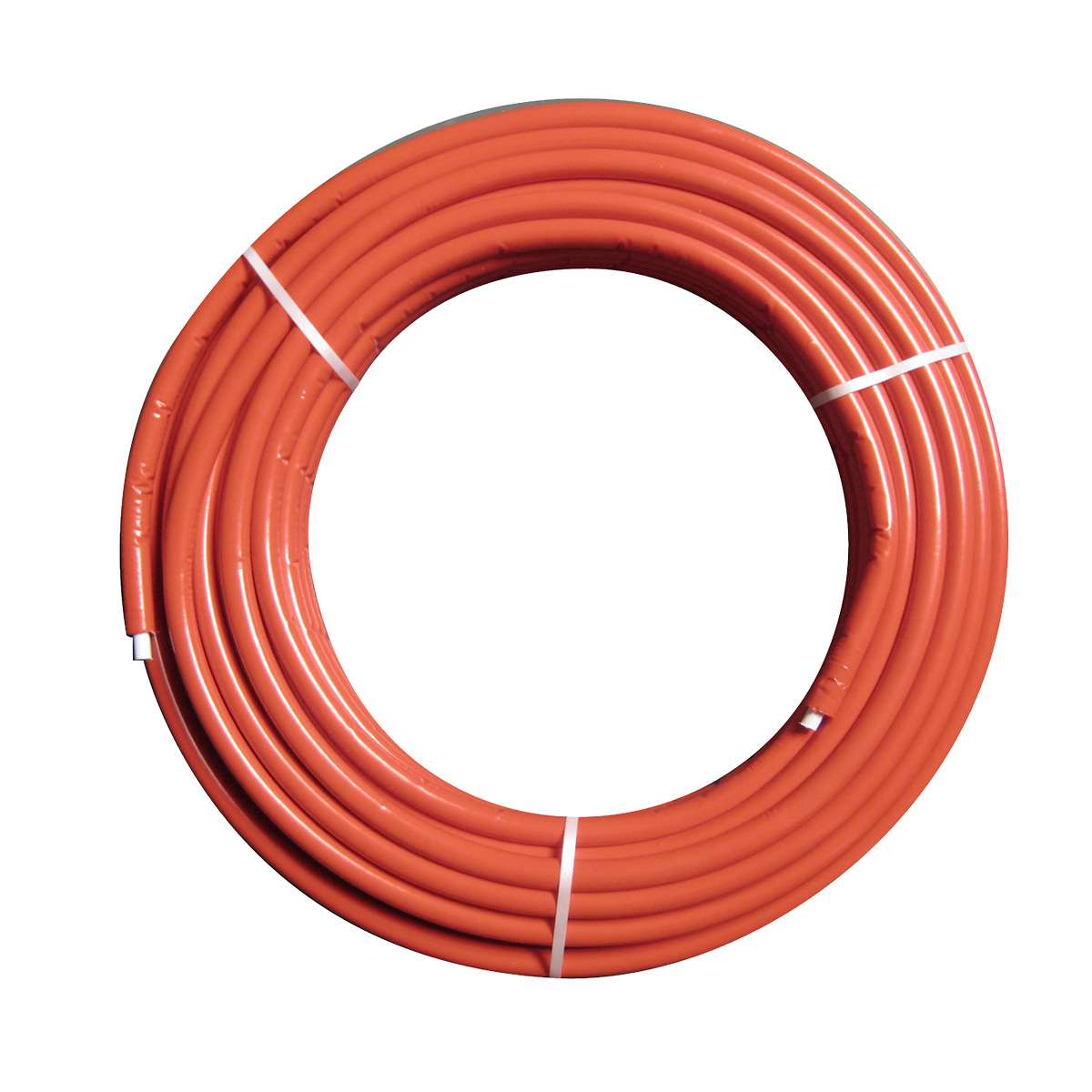

49R60 - Mehrschichtverbundrohr mit 6mm roter Isolierung "winny al"

  • 16 x 2,0 - 1m am Stück bis 50m
  • 16 x 2,0 - 25m
  • 16 x 2,0 - 50m
  • 20 x 2,0 - 1m am Stück bis 50m
  • 20 x 2,0 - 25m
  • 20 x 2,0 - 50m
  • 26 X 3,0 - 1m am Stück bis 50m
  • 26 x 3,0 - 25m
  • 26 x 3,0 - 2x25m
  • 32 X 3,0 - 1m am Stück bis 25m
  • 32 x 3,0 - 25m

vereinfachte Montageanweisungen

Das Mehrschichtverbundrohr senkrecht zu seiner Längsachse ablängen. Grate und Späne entfernen.

Das Rohr mit einem Werkzeug kalibrieren, das keine scharfen Kanten aufweist, um nicht die Kunststoffschicht einzuschneiden, da hierdurch die Druckdichtigkeit beeinträchtigt werden könnte (Kalibrierwerkzeug).

Für Trinkwasserleitungen zulässiges Fett oder ein gleichwertiges Schmiermittel auf das Rohrende auftragen, damit die O-Ringe leichter aufgesteckt werden können und elastisch bleiben. Die Mutter auf das Rohr aufstecken. Den Dichtkegel auf das Rohr aufstecken. Das Rohr bis zum Anschlag in das Fitting schieben.

Die Mutter von Hand so weit wie möglich anziehen und dann mit einem geeigneten Schraubenschlüssel festziehen.







Bitte beachten Sie, dass Sie bei Ihren Installationsarbeiten immer Pressfittinge und Rohre des Systems „winny al“ verwenden.

Eine DVGW-zugelassene und somit sichere, da hinreichend geprüfte Rohrverbindung besteht immer aus beiden Komponenten, dem Rohr und dem mit diesem Rohr geprüften Schraubfitting. Wird ein Fitting mit einem „fremden“ Rohr verarbeitet, besteht keine Sicherheit bezüglich Dichtigkeit und Kompatibilität, da es sich um eine ungeprüfte und nicht zugelassene Verbindung handelt, auch dann wenn beide Produkte DVGW-zugelassen sind.

Hinsichtlich der fachgerechten Planung, Installation, Abnahme und Führung der Wasserversorgungs-, Heizungs- und Sanitäranlagen sind die folgenden geltenden Bestimmungen zu beachten: UNI EN 806 : 2088 e UNI 9182 : 2010

Bitte beachten Sie dass die Installation aller „winny al“ Komponenten durch eine fachlich kompetente Person erfolgen muss. Die Installation muss auch entsprechend den Vorgaben des Herstellers und des Gesetzgebers in einem Druckprobenprotokoll dokumentiert und aufbewahrt werden. Die ausführliche Installationsanleitung, sowie das Druckprobenprotokoll kann auf unserer Homepage heruntergeladen werden. Das Nichtbeachten dieser Anweisung kann zur Abweisung etwaiger Gewährleistungsansprüche führen.

Viel Spaß beim Schrauben!
