Schraubfitting-System
DVGW-Geprüft
Eigenschaften unserer PP Schraubfittings :
- hohe Lebensdauer von 50 Jahren bei 16 bar und 20° C
- UV und Ozonbeständig; Witterungsbeständig
- DVGW zertifiziert für Trinkwasserversorgung
- gefertigt in der EU nach Fertigungsstandard ISO 9001
- PP mit besonders hoher Festigkeit, Härte und Steifigkeit
- unempfindlich gegen Säuren, Salze, Alkalien und eine Reihe organischer Lösungen
- Profiqualität für Industrie und Handwerk
- Beständigkeit gegen Druck nach ISO 3459, DIN 8076 bzw. EN ISO13846, EN ISO 1167, DN8076
- Zulässiger Betriebsdruck 16 bar bei 20° C
- Gewindegang nach ISO 7-1
- Rohre aus Polyethylen (PE)
Eigenschaften Einsatzbereich
- Gärtnerei, Weinberge, Gartenbewässerung, Landwirtschaft und Aquaristik
- Bewässerung von Sportplätzen, Golfplätzen und alle Art von Grünanlagen
- für Druckluft und Wasserversorgung
- Kabelschutz
Detailskizze Aufbau:
- Überwurfmutter aus Polypropylen (PP)
- Klemmring aus Polyacetal (POM)
- Einlegeteil aus Polypropylen (PP)
- O - Ring aus EPDM
- Gehäuse aus Polypropylen (PP)
- Metallring zum Verstärken aus verzinktem Stahl
Testparameter
| Temperatur in C° | 20 | 30 | 45 | | Dauerdruck in bar | 16 | 13,9 | 10,8 | |

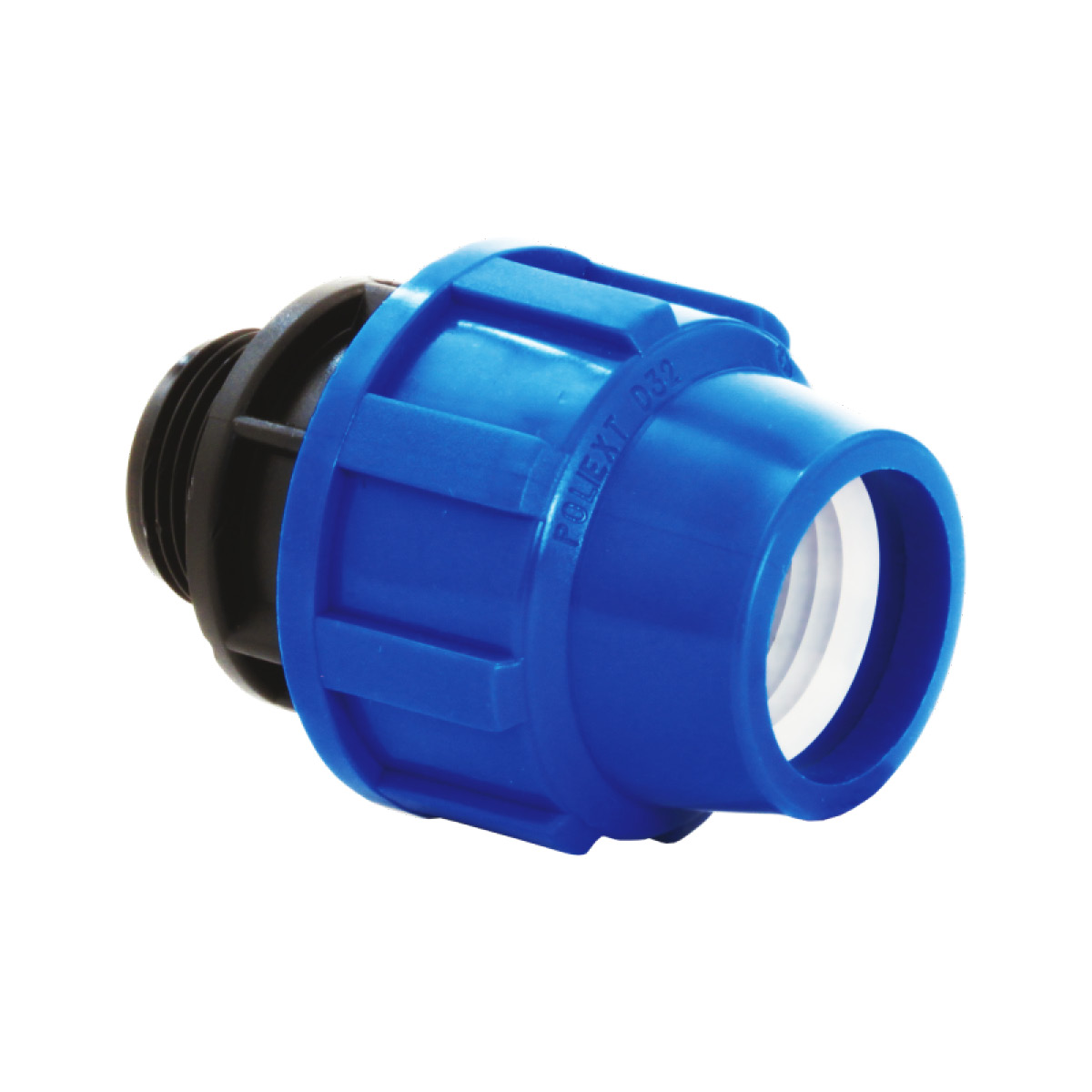

45201 Übergang Aussengewinde
erhältliche Größen
- 20 x 1/2"
- 20 x 3/4"
- 25 x 1/2"
- 25 x 3/4"
- 25 x 1"
- 32 x 3/4"
- 32 x 1"
- 40 x 1"
- 40 x 6/4"
- 50 x 6/4"
- 50 x 2"
45202 Übergang Innengewinde
erhältliche Größen
- 20 x 1/2"
- 20 x 3/4"
- 25 x 1/2"
- 25 x 3/4"
- 25 x 1"
- 32 x 3/4"
- 32 x 1"
- 40 x 1"
- 40 x 5/4"
- 40 x 6/4"
45203 Übergang Innengewinde O-Ring
45205 Muffe
erhältliche Größen
- 20 x 20
- 25 x 25
- 32 x 32
- 40 x 40
- 50 x 50
45206 Reduziermuffe
erhältliche Größen
- 25 x 20
- 32 x 25
- 40 x 25
- 40 x 32
- 50 x 40
45208 Winkel
erhältliche Größen
- 20 x 20
- 25 x 25
- 32 x 32
- 40 x 40
- 50 x 50
45209 Winkel Aussengewinde
erhältliche Größen
- 20 x 1/2"
- 20 x 3/4"
- 25 x 1/2"
- 25 x 3/4"
- 25 x 1"
- 32 x 3/4"
- 32 x 1"
- 40 x 5/4"
- 50 x 6/4"
45210 Winkel Innengewinde
erhältliche Größen
- 20 x 1/2"
- 20 x 3/4"
- 25 x 1/2"
- 25 x 3/4"
- 25 x 1"
- 32 x 3/4"
- 32 x 1"
- 40 x 5/4"
- 50 x 6/4"
45211 Wandscheibe
45213 T-Stück
erhältliche Größen
- 20 x 20 x 20
- 25 x 25 x 25
- 32 x 32 x 32
- 40 x 40 x 40
- 50 x 50 x 50
45214 T-Stück Reduzierung
erhältliche Größen
- 25 x 20 x 25
- 25 x 32 x 25
- 32 x 25 x 32
- 40 x 32 x 40
- 50 x 40 x 50
45215 T-Stück Aussengewinde
erhältliche Größen
- 20 x 1/2" x 20
- 20 x 3/4" x 20
- 25 x 1/2" x 25
- 25 x 3/4" x 25
- 25 x 1" x 25
- 32 x 3/4" x 32
- 32 x 1" x 32
- 40 x 1" x 40
- 40 x 5/4" x 40
- 50 x 6/4" x 50
45216 T-Stück Innengewinde
erhältliche Größen
- 20 x 1/2" x 20
- 20 x 3/4" x 20
- 25 x 1/2" x 25
- 25 x 3/4" x 25
- 25 x 1" x 25
- 32 x 3/4" x 32
- 32 x 1" x 32
- 40 x 1" x 40
45207 Endstück
45207 Endstück mit Ventil
45230 Kugelhahn
erhältliche Größen
- 20 x 20
- 25 x 25
- 32 x 32
- 40 x 40
- 50 x 50
45231 Kugelhahn auf AG
erhältliche Größen
- 20 x 1/2"
- 20 x 3/4"
- 25 x 3/4"
- 32 x 1"
45232 Kugelhahn auf IG
erhältliche Größen
- 20 x 1/2"
- 20 x 3/4"
- 25 x 3/4"
- 32 x 1"
- 40 x 5/4"
- 40 x 6/4"
45251 PE Rohr Stange
erhältliche Größen
- 25 x 2,3 mm
- 32 x 3 mm
- 40 x 3,7 mm
- 50 x 4,6 mm
45250 PE Rohr Rolle
erhältliche Größen
- 20 x 2 mm
- 25 x 2,3 mm
- 32 x 3 mm
