Unsere Hochleistungs-Solarkollektoren sind mit dem Solar KEYMARK zertifiziert (Lizenz-Nr. 011-7S3020 R
Neue BAFA-Förderung für Solarthermieanlagen:
Basis-Förderung durch die BAFA wird gewährt vor erfolgtem Kauf der Anlage. Die aktuellen Rahmenbedingungen und Förderrichtlinien können Sie direkt bei der BAFA einsehen!

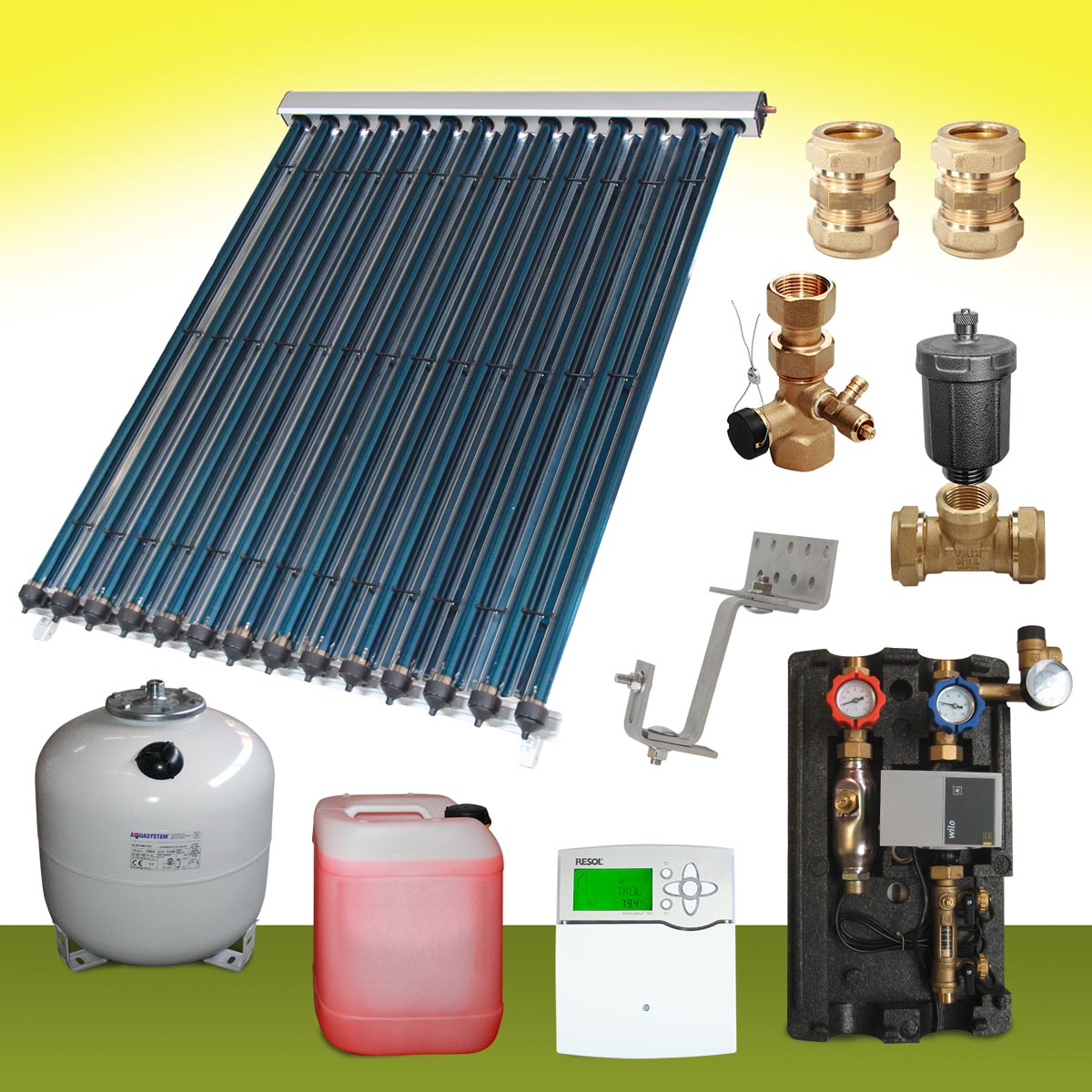

Dieses Set besteht aus folgenden Komponenten:
Produktbeschreibungen
Unsere Solaranlage mit dem SHC Hochleistungskollektor
Der SHC Hochleistungskollektor ist einer der leistungsstärksten Kollektoren, die es auf dem Markt gibt. Setzen Sie auf eine sehr hohe Leistung bei niedrigem Platzverbrauch.

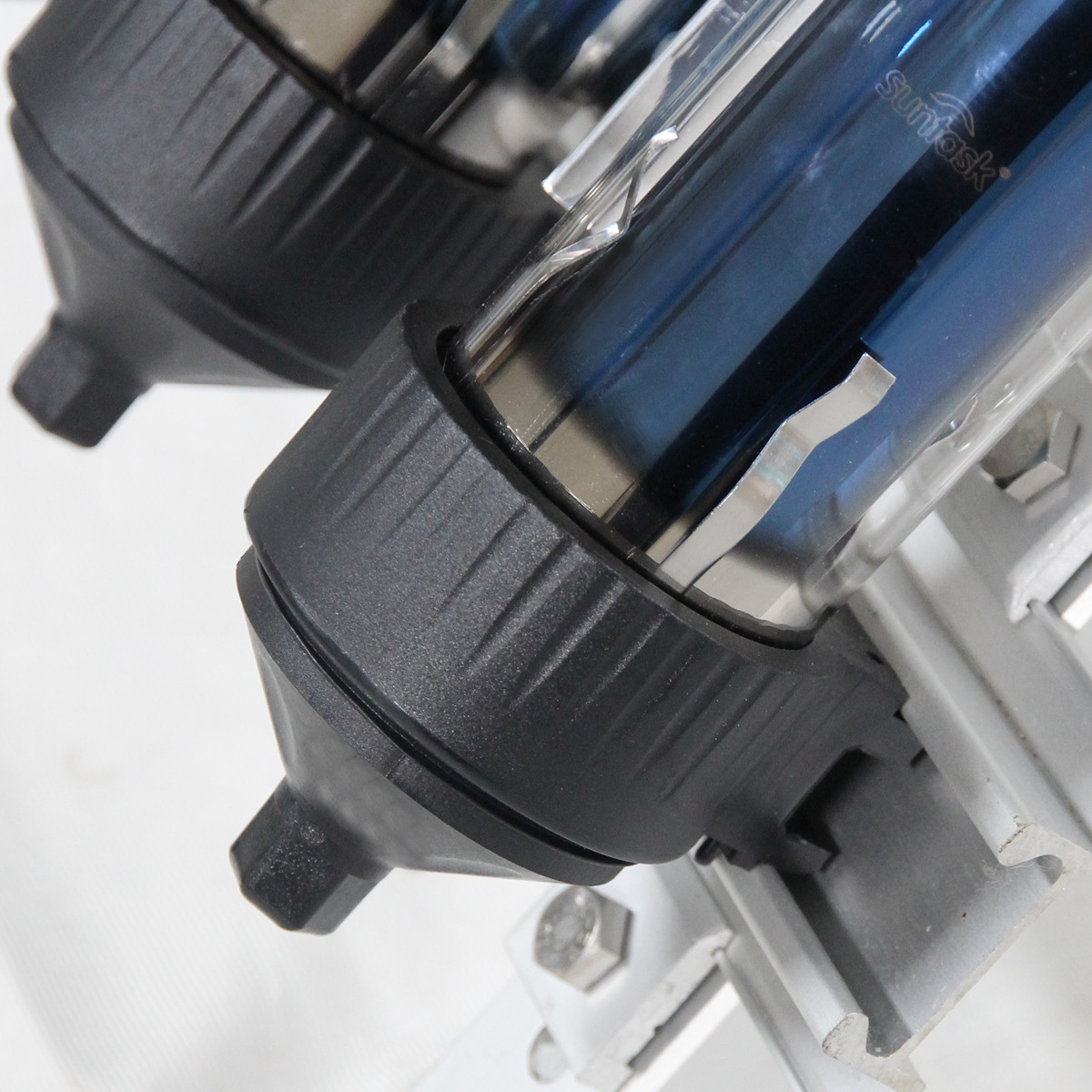

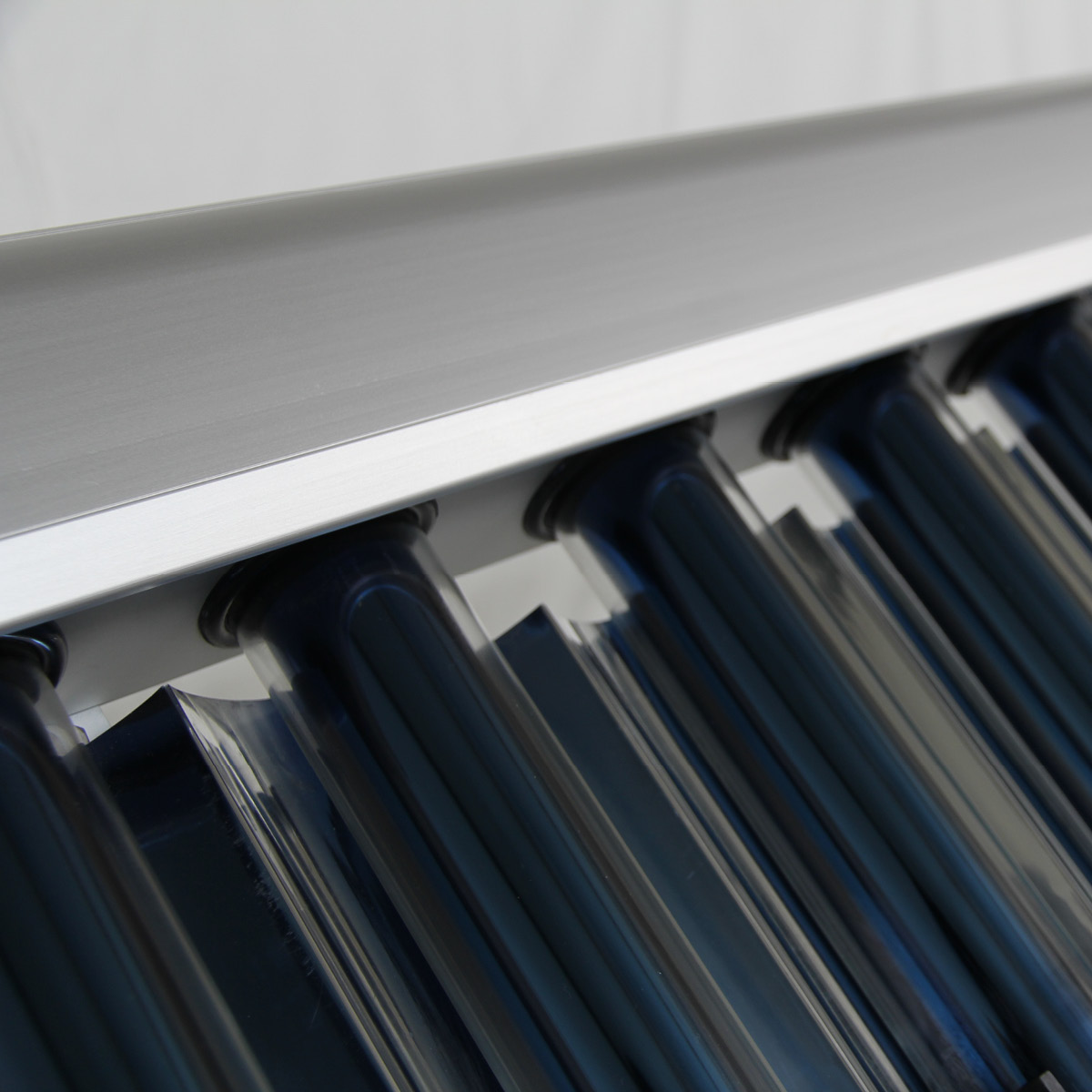

Vakuum-Röhrenkollektor SHC
Ersatz-Röhren gleich mit bestellen erspart extra Versandkosten:
Falls Sie Ersatzröhren austauschen müssen oder vor der Montage gleich Ersatz-Röhren mit bestellen möchten, bekommen Sie diese natürlich auch einzeln.
Eine Glasröhre ist für 20 € oder eine komplette Röhre mit Innenleben für 30 Euro bei uns erhältlich
Rahmen für den Kollektor
- Aluminiumrahmen mit Edelstahlschrauben
- Die Rahmen der Kollektoren sind zerlegt und können bequem direkt auf dem Dach verbaut werden.
- Eine Flachdachhalterung für diese Kollektoren erhalten Sie bei uns ab 59 €.
(Bild zeigt Montage mittels Dachhaken)
Solar Dachhaken - 3-fach verstellbar
(Stückzahl siehe Komponenten-Tabelle)
Produktbeschreibung:
- Montagebügel gefertigt aus 5 mm Edelstahl mit angepasstem Winkel zum Dachziegel
- 3-fach verstellbar und verschraubt
- Durch die Höhenverstellung kann der Dachhaken individuell zum Dachziegel angepasst werden, dies kann ebenso oberhalb des Ziegels erfolgen.
- Grundplatte aus 5 mm Edelstahl (unterhalb des Dachziegels) mit 3 Längslöchern, welche Ihnen ebenso ermöglichen, den Haken verstellen zu können.
- Diese Dachhaken sind statisch berechnet und daher für größere Kollektorfelder und hohe Windlasten geeignet.
Sollten Sie lieber Flachdachhalterungen benötigen anstatt die im Set beschriebenen Dachhaken, können Sie diese zum Preis von 59,- € pro Stück. erwerben.
Solaranlagen Messingverschraubungen
- Metallisch-Dichtende Schnellverschraubungen zum Verbinden der Kollektoren (Größe und Anzahl siehe Tabelle).
- Metallisch-Dichtende Schnellverschraubungen zum Verbinden der Kollektoren mit dem Wellrohr (Größe und Anzahl siehe Tabelle).
- Metallischdichtende Schnellverschraubungen zum Verbinden des Wellrohr mit der Pumpe (Größe und Anzahl siehe Tabelle).
2-Strang Solarstation mit Wilo PWM
- Solarstation mit Solar Pumpe
- Wilo Yonos ParaST/7.0-PWM2 M
- Leistung 3-45W
- Drehzahlgeregelt über PWM Signal
- 2 Thermometer
- 2 Kugelhähne
- Manometer
- Sicherheitsventil
- mit einem großem Durchflussmengenregler
- Spül-, Füll- und Entleerungskugelhahn mit Schlauchtülle und Kappe
1 Solar Schnellentlüfter-Set 10 Bar 180 °C
- 1 x T-Stück mit Schneidringen speziell für den Solarbetrieb
- 1 x Solar Schnellentlüfter 10 bar und 180 °C
1 Solar Ausdehnungsgefäß 24 Liter
- Vordruck 2,5 bar (kann auch beliebig geändert werden)
- Temperatureinsatzbereich -10°C bis 140°C
- Prüfdruck bei 11,4 bar
- Arbeitsdruck bis 8 bar
1 Solar Kappenventil passend zum Ausdehnungsgefäß
- Anschluss 3/4"
20 Liter Solarflüssigkeit
- Solarflüssigkeit - Fertigmischung
- Kälteschutz bis -28 °C
- in 10 oder 20 Liter Einheiten
Systemregler DeltaSol BX ® für Solar- und Heizungsregelung
Zubehör:
- 1 x DeltaSol® BX
- 2 x Sensor FKP6
- 3 x Sensor FRP6
- 1 SD Karte
- Befestigungsmaterial
Beschreibung:
- 4 Relaisausgänge
- 7 Sensoreingänge
- Datenaufzeichnung auf SD - Karte
- 2 PWM Ausgänge zur drehzahlgeregelten
- Ansteuerung von Standard- und energiesparenden hocheffizienten Pumpen
- Extragroßes Display
- Thermische Desinfektionsfunktion
- Überwärmeabfuhr
- Drainback-Option
- Resol VBus
- Hinterlegte Anlagenschemen und Piktogramme
- Bedienerfreundlich durch einfache Handhabung
Einfacher Selbstaufbau auf einem Dach mittels Dachhaken
Beispiel für eine Montage auf dem Dach
Technische Daten unserer Solaranlage in diesem Set:
| Vakuumröhren aus Borosilikatglas | |
| Länge der Vakuumröhre: | 1800 mm |
| Aussendurchmesser: | 58 mm |
| Jede Vakkumröhre ist 3-fach beschichtet (siehe Zeichnung) | |

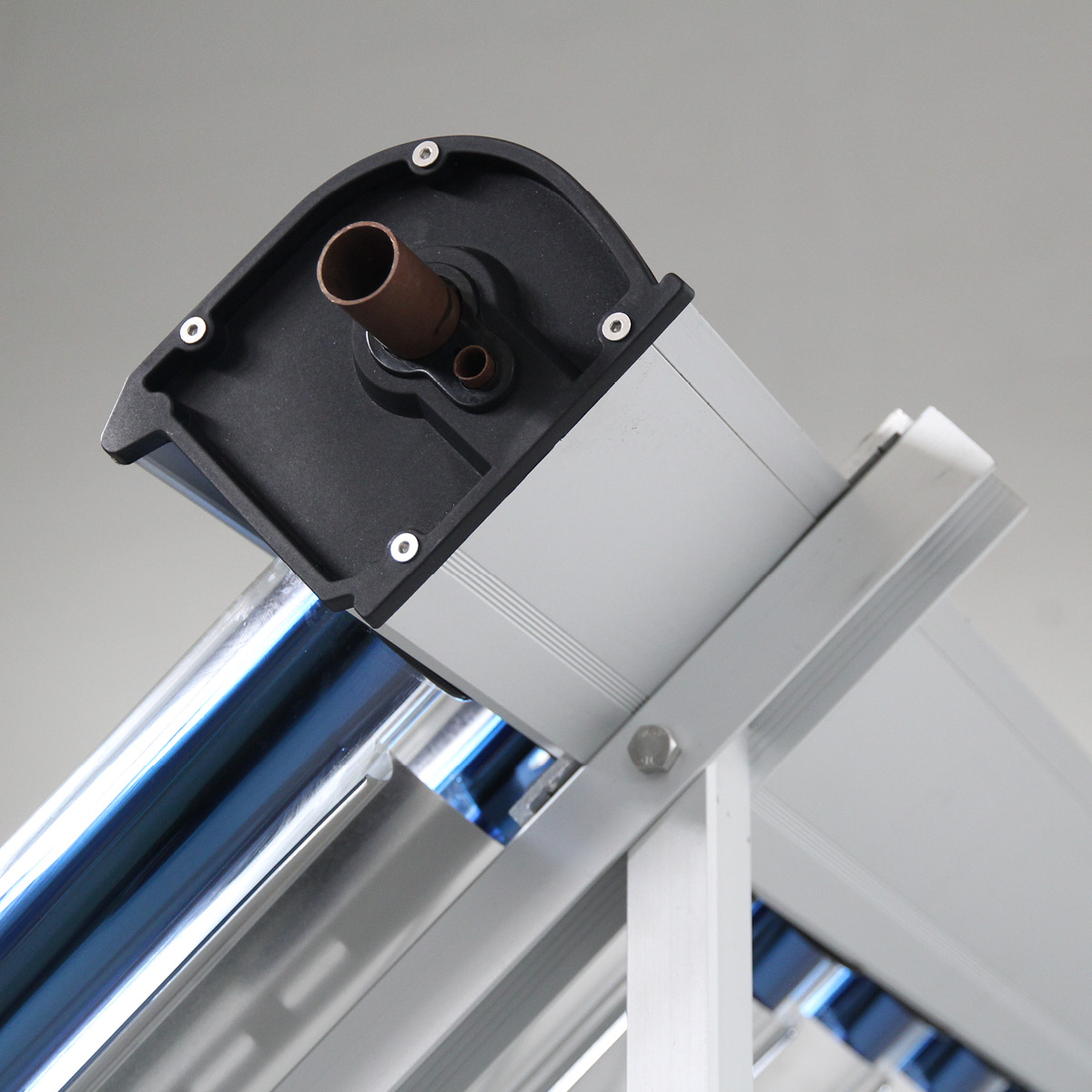

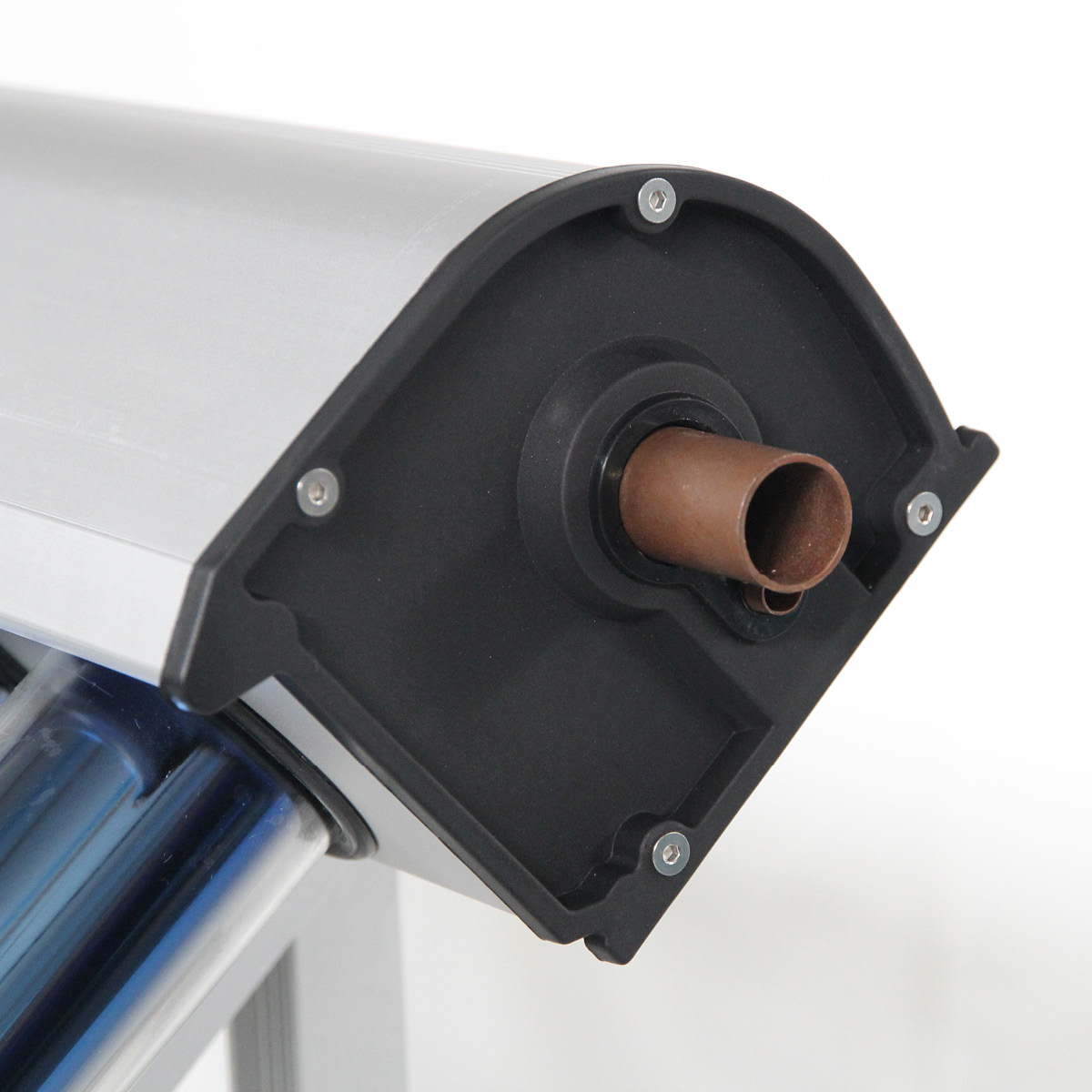

| Kupferanschlüsse am Sammler | 22 mm |
| Wasser-Glycolinhalt im Sammler | ca. 1,5 Liter |
| Sammlergehäuse | aus wetterbeständigen Aluminium |
| Tauchhülse für Temperaturfühler | an jedem Kollektor im Sammler vorhanden |
| Hagelschlagsicher | bis 25 mm bei 30m/s |
| max. zulässiger Betriebsüberdruck | 10 bar |
| Betriebsdruck | 6 bar |
| max. Stagationstemperatur | 280 °C |
| Solar Keymark | Lizenz-Nr. 011-7S3020 R |
 | |
Funktionsweise der Vakuumrohre:
Die Vakuumröhre besteht aus zwei Glasröhren mit unterschiedlichen Durchmessern. Hierbei handelt es sich um spezielles Glas, dass aus Borosilikat gefertigt wurde. Zwischen den Glasröhren besteht ein Vakuum welches zur Isolierung der inneren Röhre notwendig ist (das sog. “heat pipe principle”). In der inneren Röhre befindet sich ein Kupferrohr, welches wiederum mit einer speziellen Flüssigkeit gefüllt ist, die der Wärmeaufnahme dient.
Durch die Wärme der Sonnenstrahlen erhitzt sich die Flüssigkeit und steigt als heißer Dampf zur Spitze des Kupferheizrohrs. Die so erzeugte Wärme wird dann im Sammler abgegeben und zur Warmwassererwärmung genutzt. Der Sammler selbst besteht aus Aluminium und ist im Inneren mit Steinwolle hochtemperaturisoliert, wodurch es kaum zu Energieverlusten kommt. Jede Vakuumröhre ist einzeln als trockene Anbindung an den Sammler angeschlossen. Dadurch können die Rohre einzeln ausgetauscht werden, ohne dass aus der Anlage die Flüssigkeit abgelassen werden muss.
Entscheiden Sie sich für eine der besten im Preis-Leistungsverhältnis erhältliche Anlage, die Sie auf dem Markt finden.
Bei uns finden Sie die passende Solarleitung zu den angebotenen Verschraubungsteilen:
Montage:
Wellrohr auf die gewünschte Länge mit einem Rohrschneider sauber und gratfrei abschneiden (nicht mit einer Feile Nacharbeiten, nötigenfalls einen weiteren Schnitt vornehmen)
- einen passenden Rohrabschneider finden Sie bei uns.
Schrauben Sie den Fitting niemals auseinander! Sollte dies durch ein Versehen dennoch passieren achten Sie genauestens darauf, dass die breitere Seite des Innenrings (Fuß) auf dem Fitting aufliegt.
.jpg)
Nachdem das Wellrohr so wie in Bild 3. dargestellt abgeschnitten wurde, soll das Wellrohr in die Veschraubung eingeschoben werden. Dazu müssen Sie zunächst die Verschraubung um eine halbe Drehung öffnen (s. Bild 5) (außer die Verschraubung ist bereits ausreichend gelockert). Nun muss das Wellrohr in die Verschraubung eingeschoben werden bis Sie ein "Clack" Geräusch hören.
Nun noch fest verschrauben wie im Bild 8 zusehen. Fertig
