RESOL DeltaSol MX

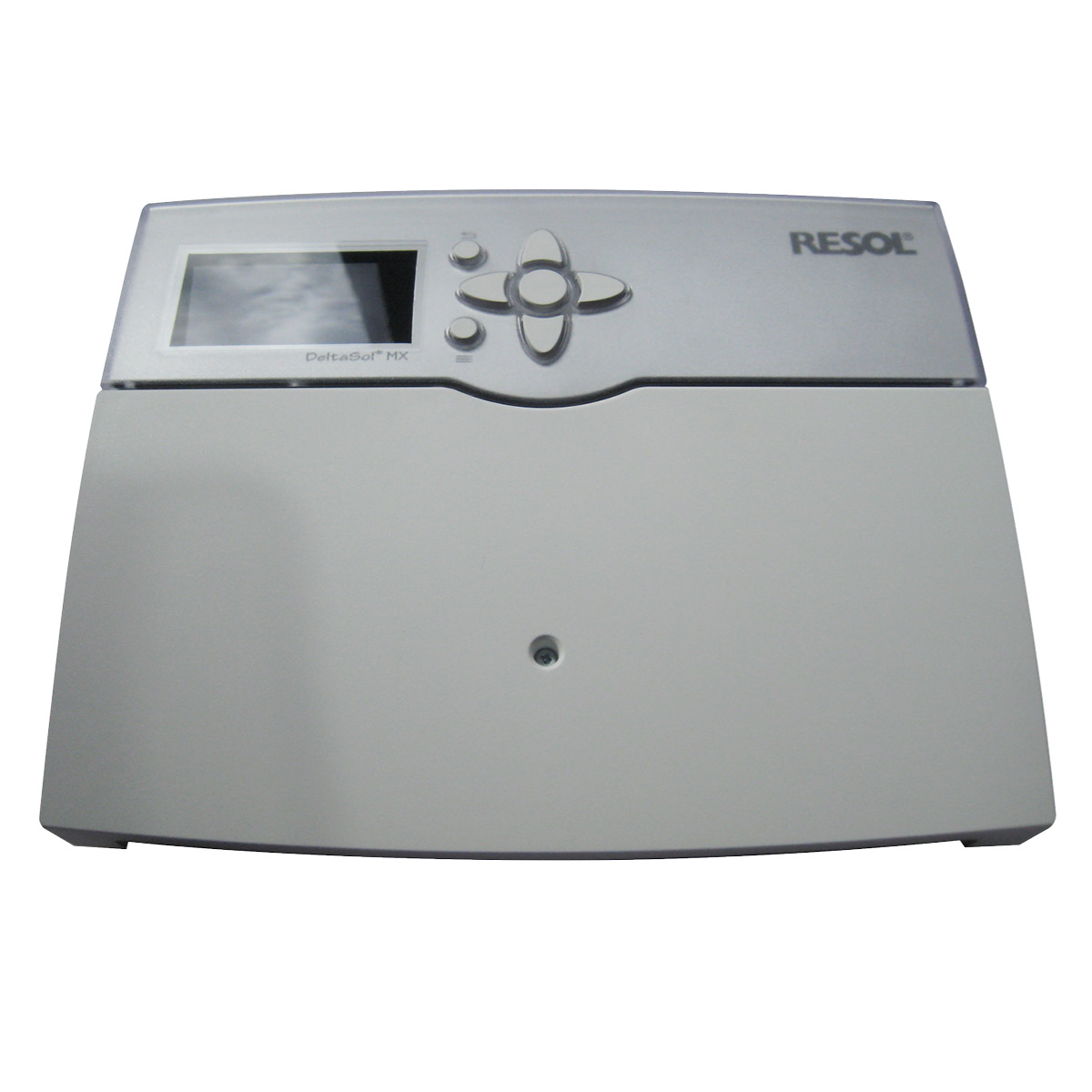

Solarregler DeltaSol^® MX

• 14 Relaisausgänge und 12 Eingänge für Temperatursensoren Pt1000, Pt500 oder KTY
• Bis zu 5 Erweiterungsmodule über RESOL VBus^®
• Eingänge für analoge und digitale Grundfos Direct Sensors™ sowie einen FlowRotor
• Integrierte Ansteuerung von bis zu 4 Hocheffizienzpumpen über PWM-Ausgänge
• Datenaufzeichnung, Sicherung und Firmware-Updates über SD-Karte
• Kühlung über den Heizkreis mit Kondensationserkennung über Taupunktschalter TS10 (ab Version 2.0)
• Vereinfachte Wochenzeitschaltuhr, 0-10-V-Brenneransteuerung und Brauchwasser-Vorerwärmung (ab Version 2.0)
• Solare Grundsysteme auch für 3 Kollektorfelder (ab Version 2.0)

Lieferumfang:

Solarregler DeltaSol^® MX - Komplettpaket Systemregler für Solar- und Heizsysteme inkl. 6 Sensoren Pt1000 (2 x FKP6, 4 x FRP6)

• Sensoreingänge: 12 Eingänge für Pt1000, Pt500 oder KTY-Temperatursensoren (davon 7 für RTA11-M-Fernversteller nutzbar), 3 Impulseingänge V40, 1 Eingang für einen CS10-Einstrahlungssensor, 4 Grundfos Direct Sensors™ (2 x analog, 2 x digital)
• Relaisausgänge: 14 Relaisausgänge, davon 13 Halbleiterrelais zur Drehzahlregelung, 1 potenzialfreies Relais und 4 PWM-Ausgänge
  (umschaltbar auf 0-10 V)
• Schaltleistung:
• 1 (1) A 240 V~ (Halbleiterrelais)
• 4 (1) A 240 V~ (potenzialfreies Relais)
• 4 (1) A 24 V DC (potenzialfreies Relais)
• Versorgung: 100 ... 240 V~, 50-60 Hz
• Leistungsaufnahme: < 1W (Standby)
• Funktionen: Solar-Systemregler für den Einsatz in Solar- und Heizsystemen. 7 integrierte Wärmemengenzähler; Steuerung witterungsgeführter Heizkreise. Einstellbare Anlagenparameter und zuschaltbare Optionen (menügeführt), Bilanz- und Diagnosefunktionen, Funktionskontrolle gemäß BAFA-Richtlinien
• Gehäuse: Kunststoff, PC-ABS und PMMA
• Montage: Wandmontage, Schalttafel-Einbau möglich
• Anzeige/Display: Vollgrafik-Display
• Bedienung: 7 Drucktaster in Gehäusefront
• Schutzart: IP 20 / EN 60529
• Umgebungstemperatur: 0 ... 40 °C
• Maße: 254 × 205 × 47 mm
• Bus: RESOL VBus^® (max. Stromentnahme 35 mA)
