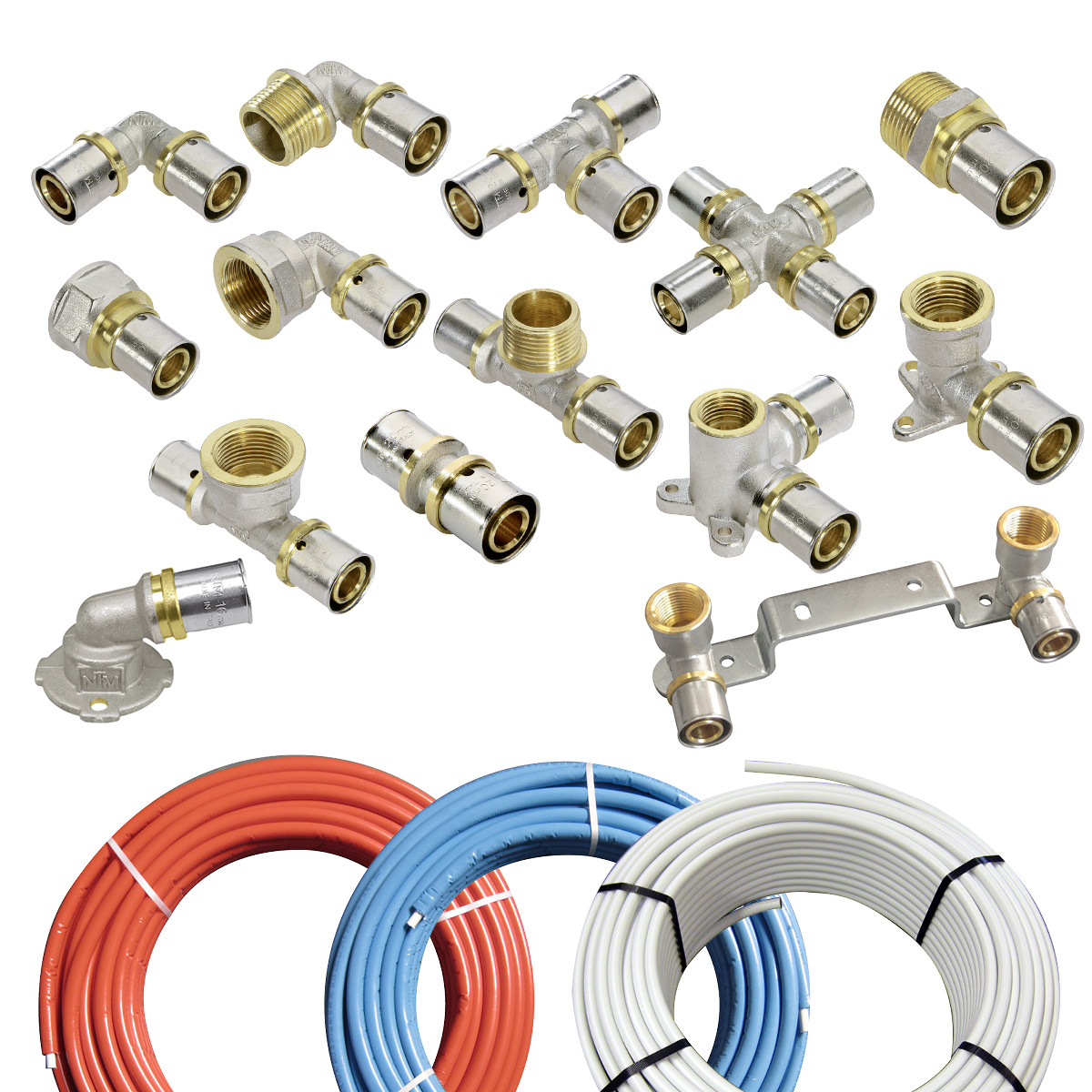

Pressfitting-System für Mehrschichtverbundrohre
Die NTM hochleistungsisolierte Mehrschichtverbundrohre mit "winny al" können mit Klemmverschraubungen und Pressfittings verwendet werden.
Fitting aus CW617N Messing (neue DVGW)
hohe Korrosionsbeständigkeit
2 O-Ringe aus peroxidisch vernetztem EPDM (hohe Dichtigkeit)
Kontrollöffnungen zeigen den richtigen Sitz des Verbundrohres
Qualitätsnorm UNI EN ISO 21003-3
DVGW Zulassung und DIN geprüft
für den Einsatz in Heizungs-, Sanitär- und Trinkwasseranlagen
pressbar mit TH, U und H Profilen (soweit von der Pressmaschine die entsprechende Pressbacke vorhanden ist)
Bitte beachten Sie die folgenden Ausführungen in den lieferbaren Größen:

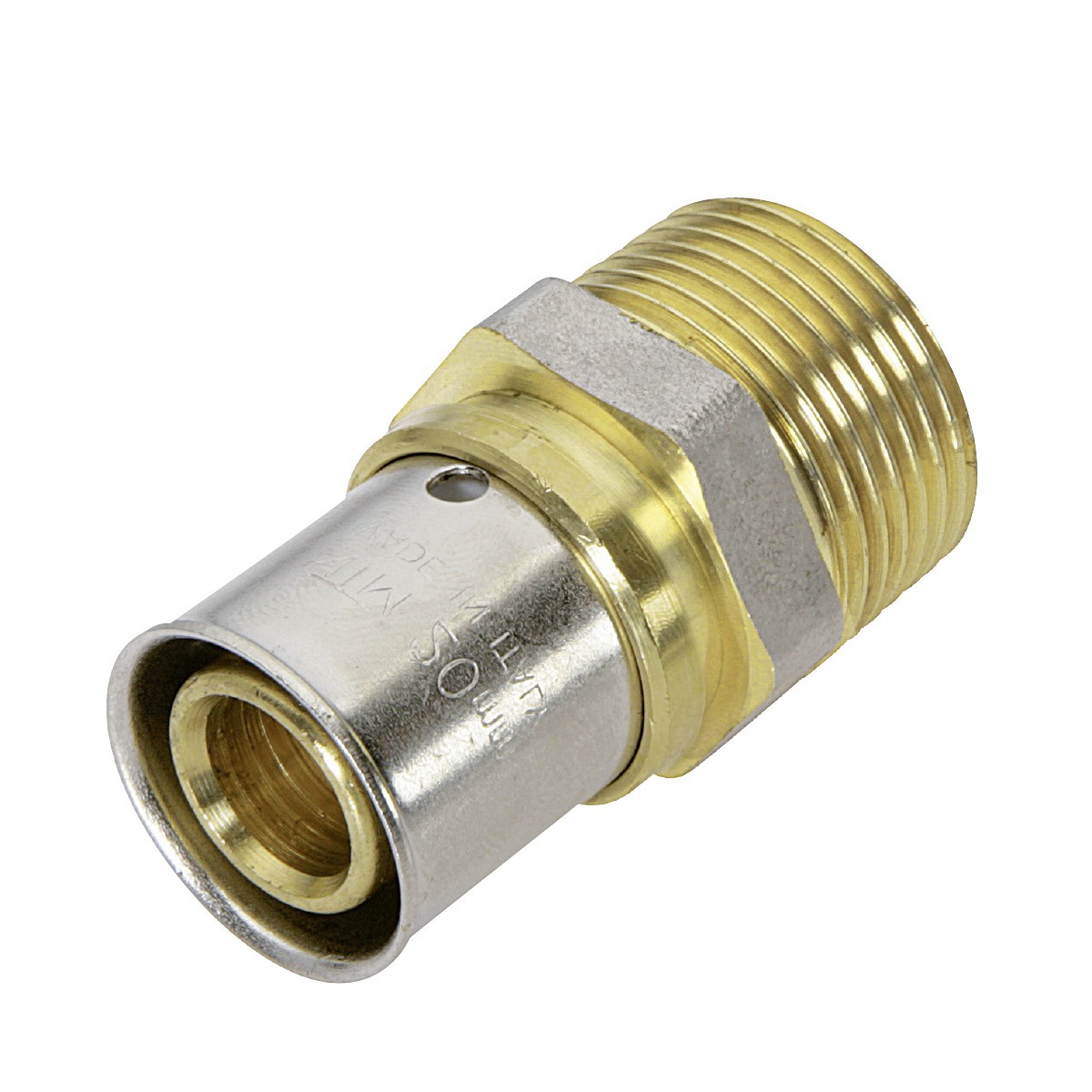

4700 - Übergang mit Außengewinde
- 16 X 3/8"
- 16 X 1/2"
- 16 X 3/4"
- 20 X 1/2"
- 20 X 3/4"
- 25 X 3/4"
- 25 X 1"
- 26 X 1/2
- 26 X 3/4"
- 26 X 1"
- 32 X 1"
- 32 X 1 1/4"

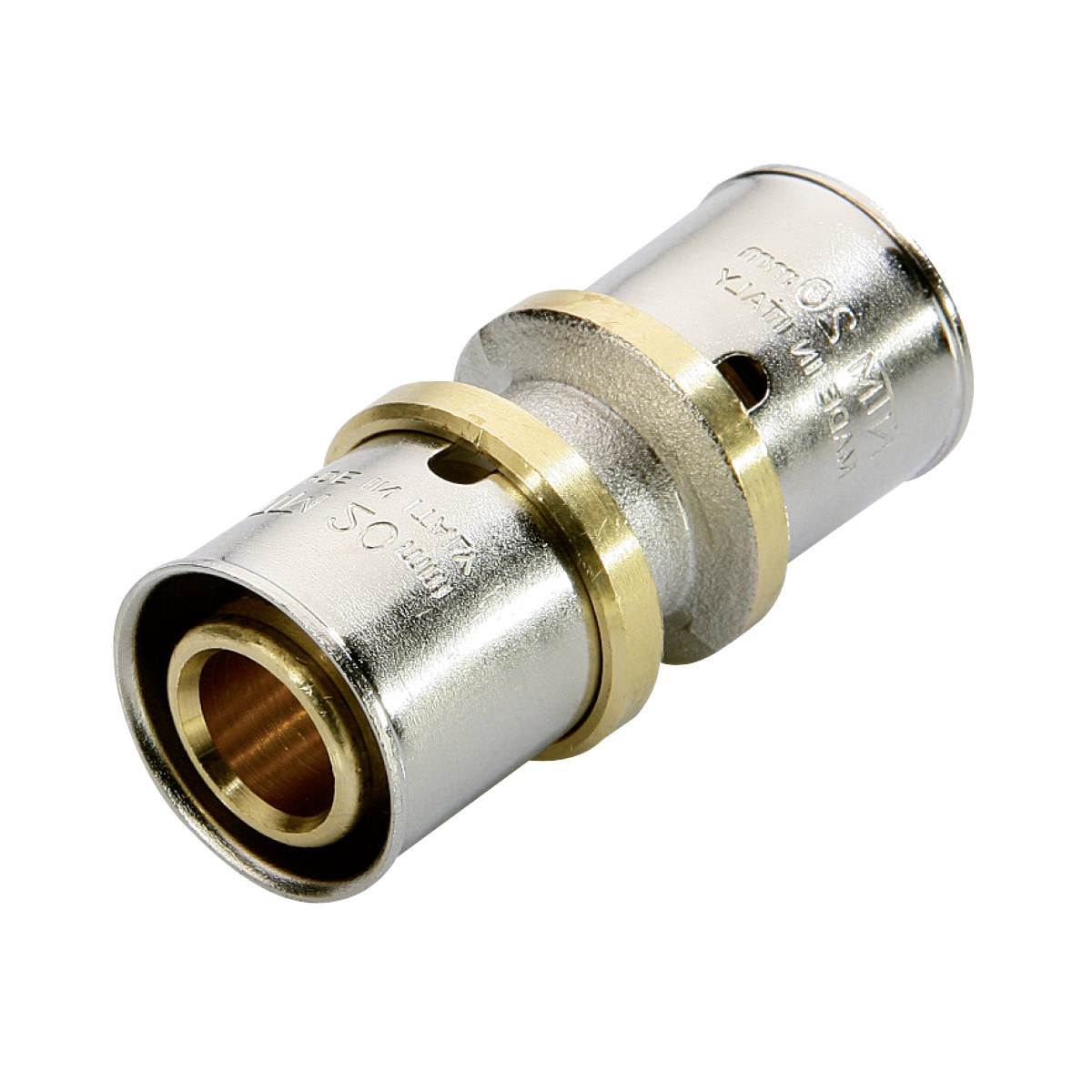

4701 - Kupplung
- 16-16
- 20-20
- 25-25
- 26-26
- 32-32
- reduziert 20-16
- reduziert 25-16
- reduziert 25-20
- reduziert 26-16
- reduziert 26-20
- reduziert 32-20
- reduziert 32-25
- reduziert 32-26

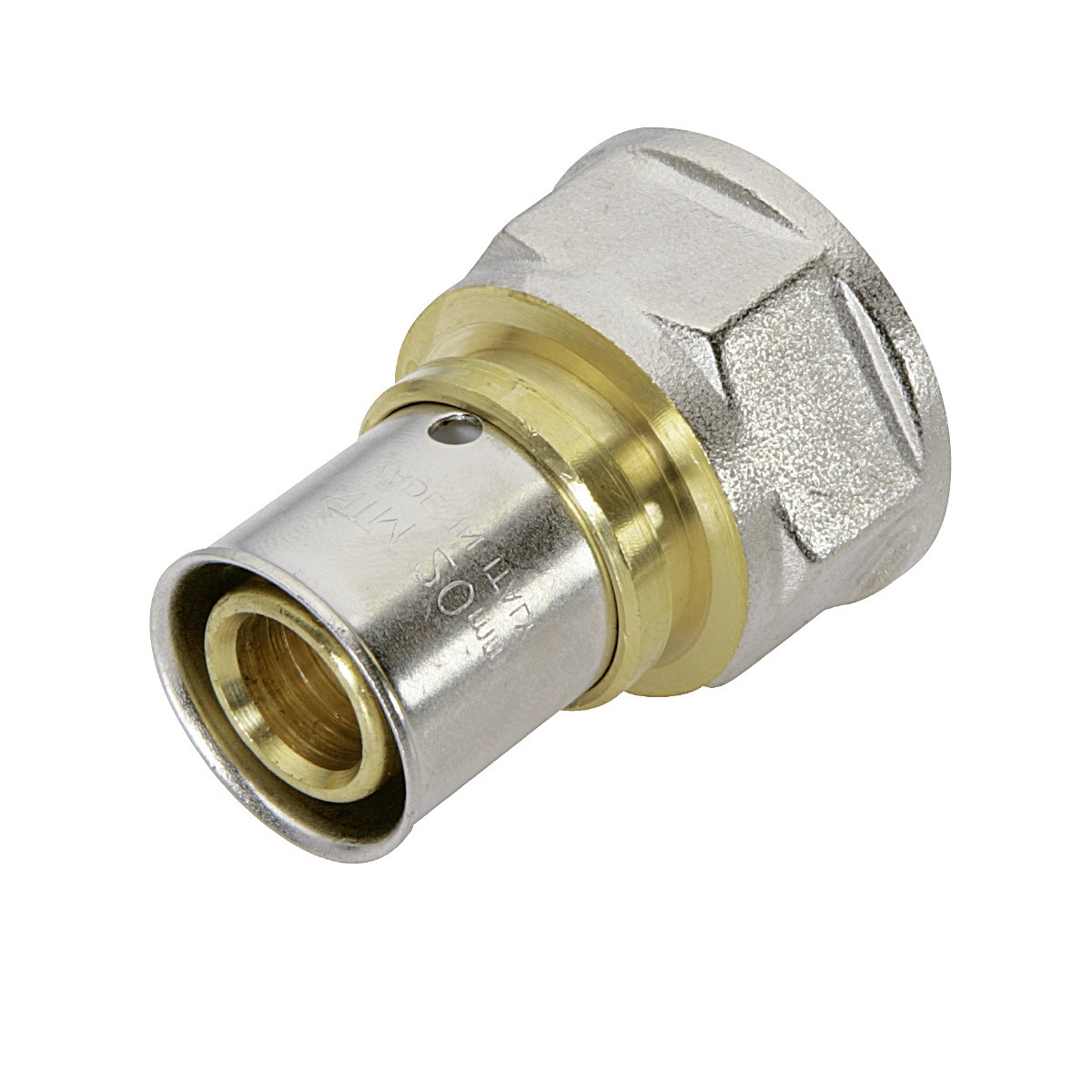

4702 - Übergang mit Innengewinde
- 16 X 3/8"
- 16 X 1/2"
- 16 X 3/4"
- 20 X 1/2"
- 20 X 3/4"
- 25 X 3/4"
- 25 X 1"
- 26 X 1/2
- 26 X 3/4"
- 26 X 1"
- 32 X 1"
- 32 X 1 1/4"

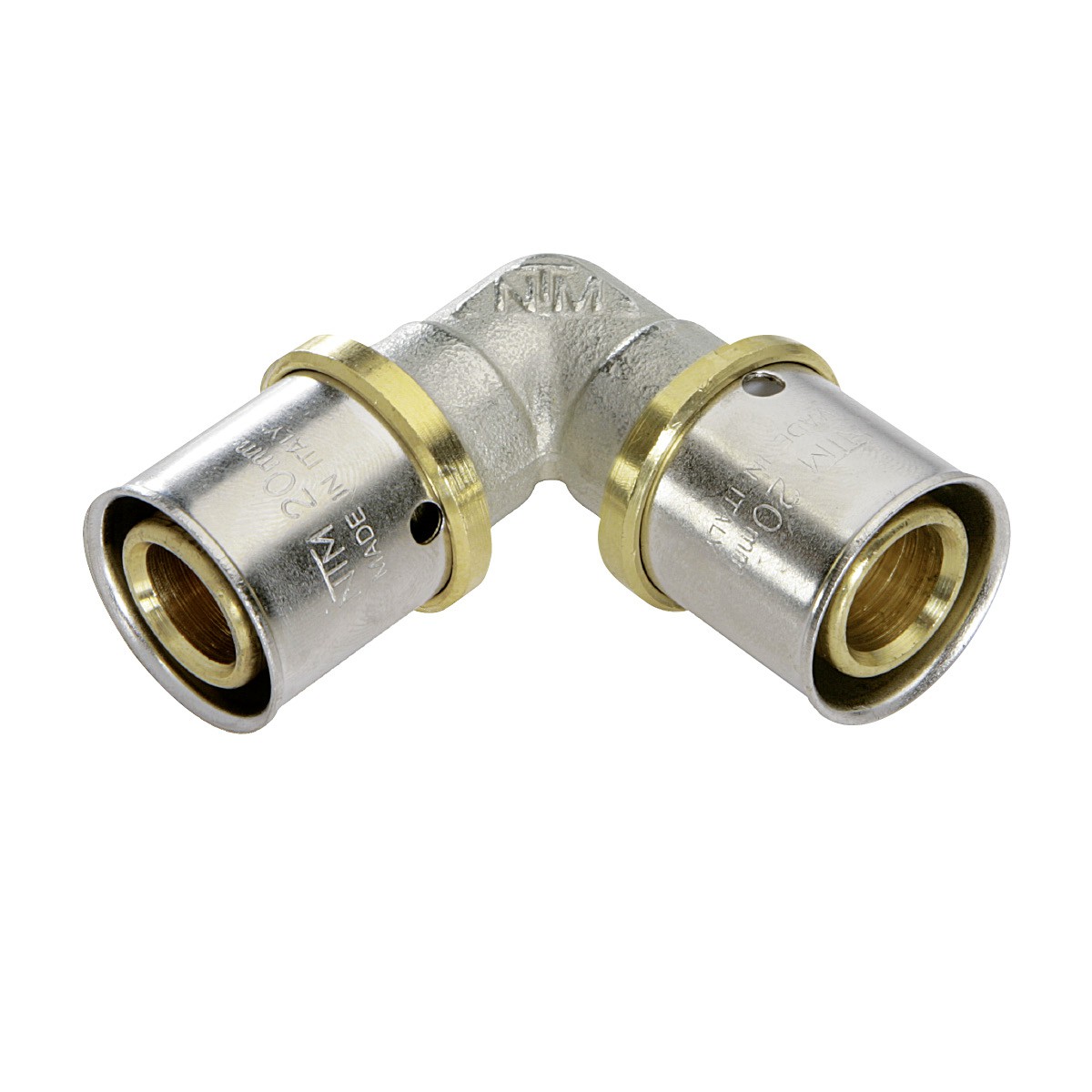

4703 - Winkel
- 90° 16-16
- 90° 20-20
- 90° 26-26
- 90° 25-25
- 90° 32-32

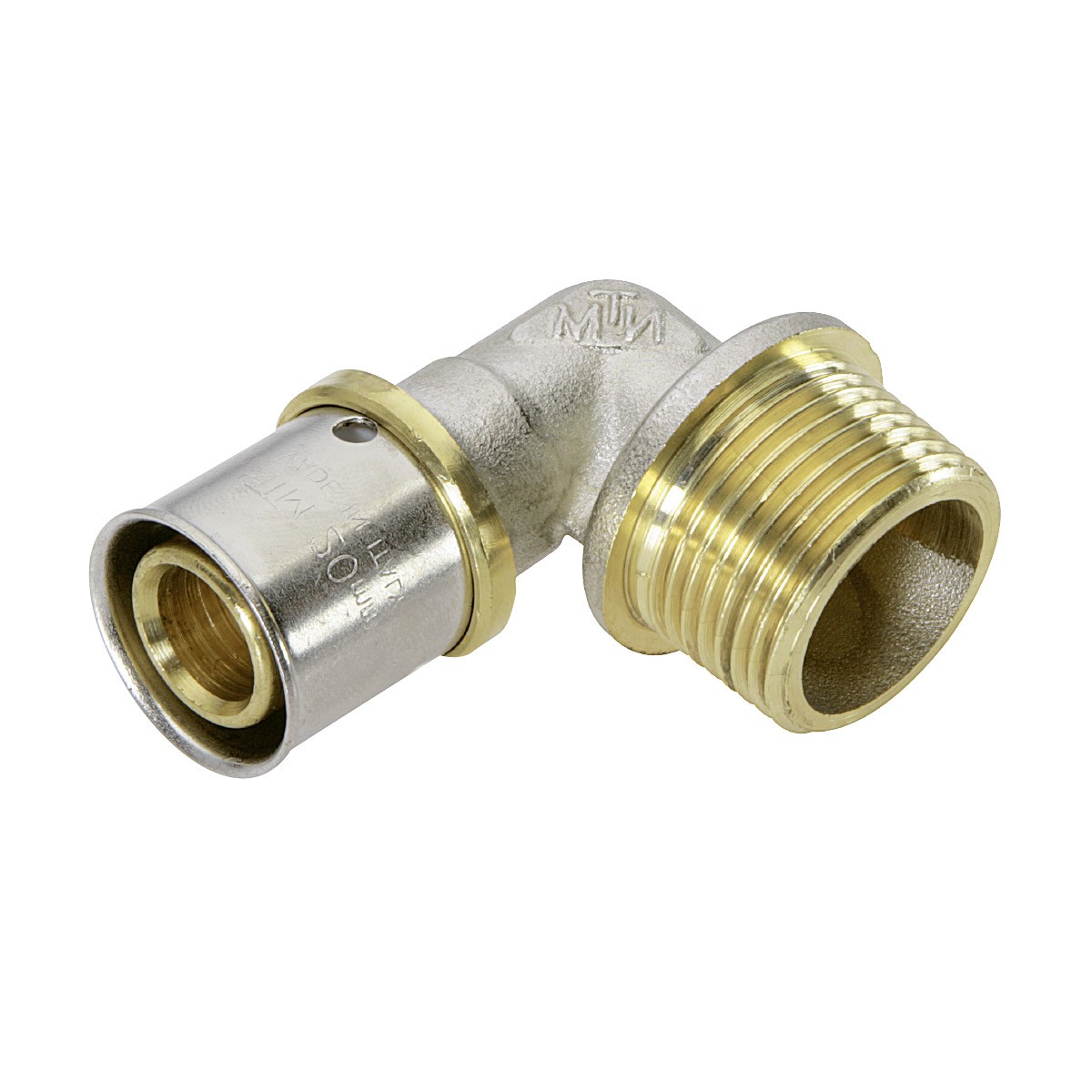

4704 - Übergangswinkel mit Außengewinde
- 16 X 3/8"
- 16 X 1/2"
- 16 X 3/4"
- 20 X 1/2"
- 20 X 3/4"
- 25 X 3/4"
- 25 X 1"
- 26 X 3/4"
- 26 X 1"
- 32 X 1"
- 32 X 1 1/4"

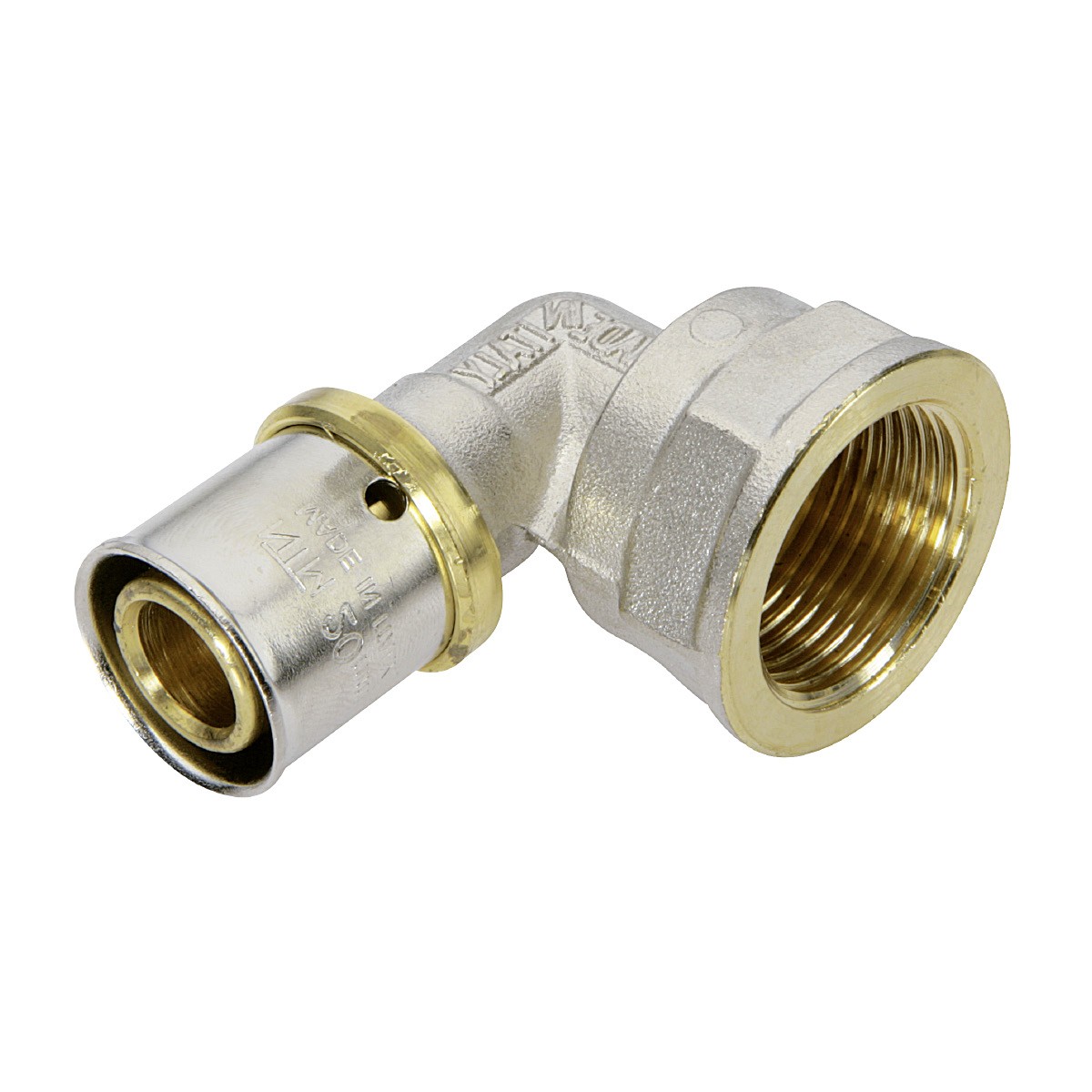

4705 - Übergangswinkel mit Innengewinde
- 16 X 1/2"
- 16 X 3/4"
- 20 X 1/2"
- 20 X 3/4"
- 25 X 3/4"
- 25 X 1"
- 26 X 3/4"
- 26 X 1"
- 32 X 1"
- 32 X 1 1/4"

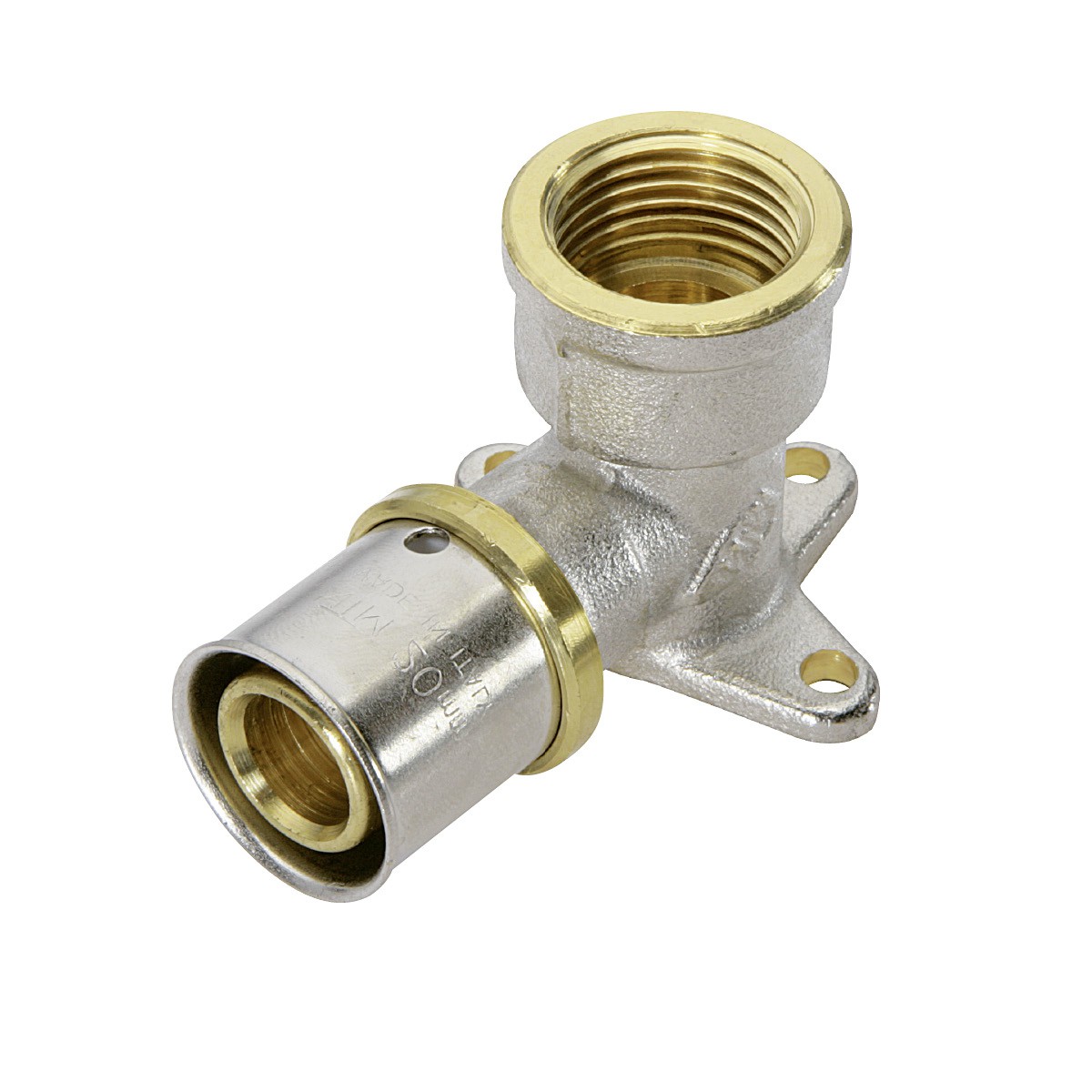

4706 - Wandscheibe
- 16 x 1/2"
- 16 x 3/4"
- 20 x 1/2"
- 20 x 3/4"

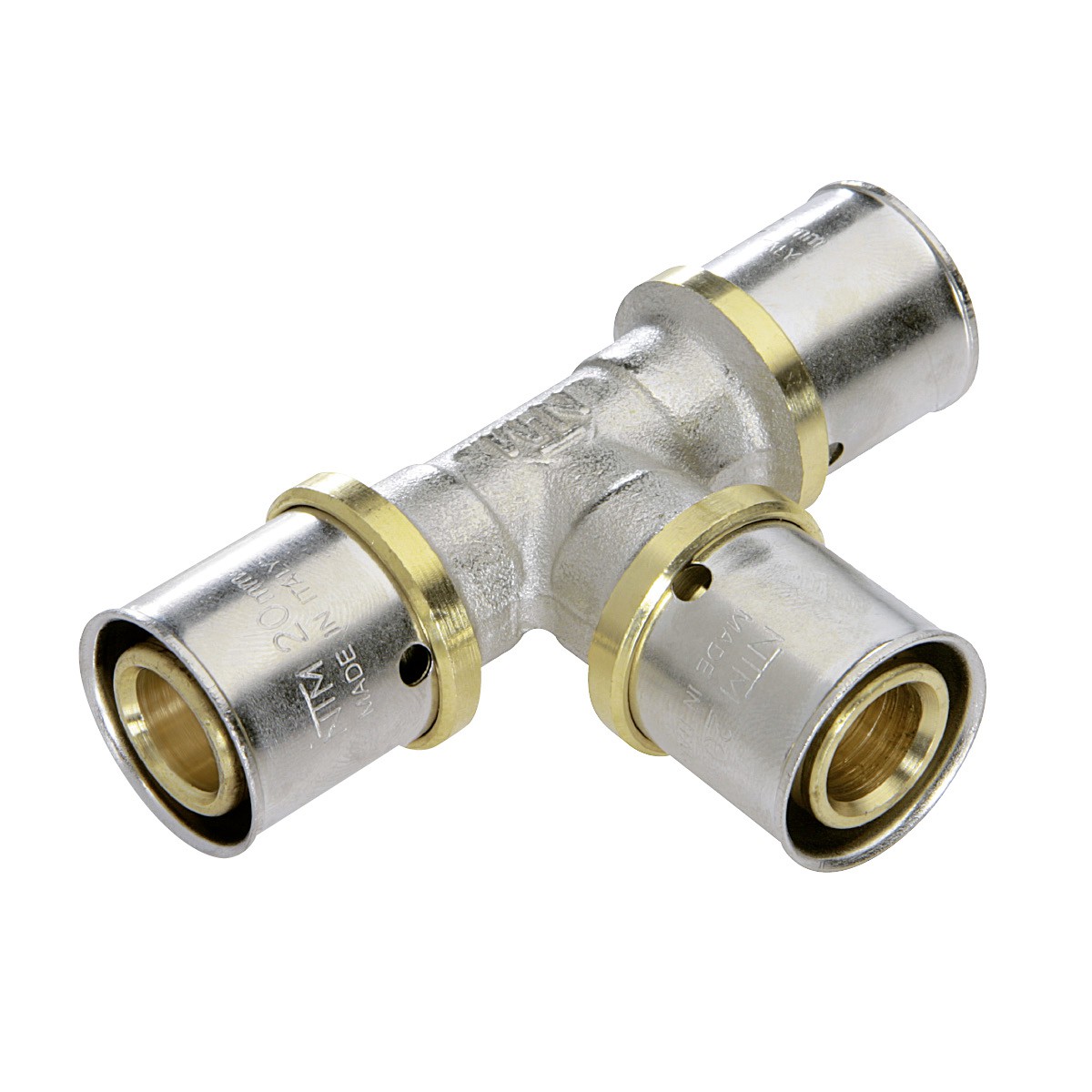

4707 - T-Stück
Mit gleichen Abgängen
- 16-16-16
- 20-20-20
- 25-25-25
- 26-26-26
- 32-32-32
Mittelgang erweitert
- 16-20-16
- 20-26-20
Mittelgang reduziert
- 20-16-20
- 25-16-25
- 26-16-26
- 26-20-26
- 32-16-32
- 32-20-32
- 32-26-32
Reduziert
- 20-16-16
- 20-20-16
- 25-16-16
- 25-20-20
- 25-25-20
- 26-16-16
- 26-16-20
- 26-20-16
- 26-20-20
- 26-26-16
- 26-26-20
- 32-20-20
- 32-20-26
- 32-26-26
- 32-32-20
- 32-32-26

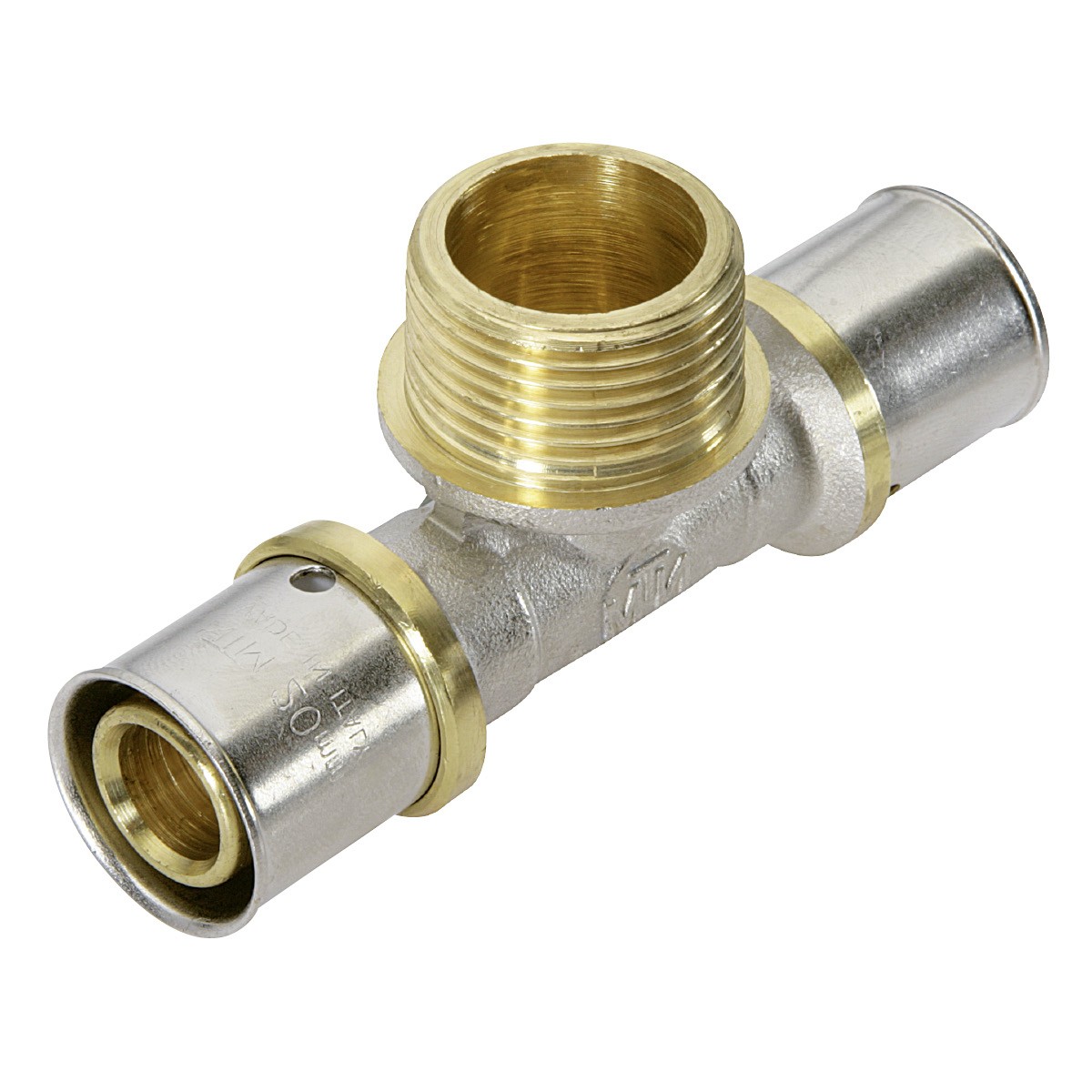

4708 - T-Stück mit Außengewinde
- 16 X 1/2" X 16
- 20 X 1/2" X 20
- 20 X 3/4" X 20
- 26 X 3/4" X 26
- 26 X 1" X 26
- 32 X 1" X 32

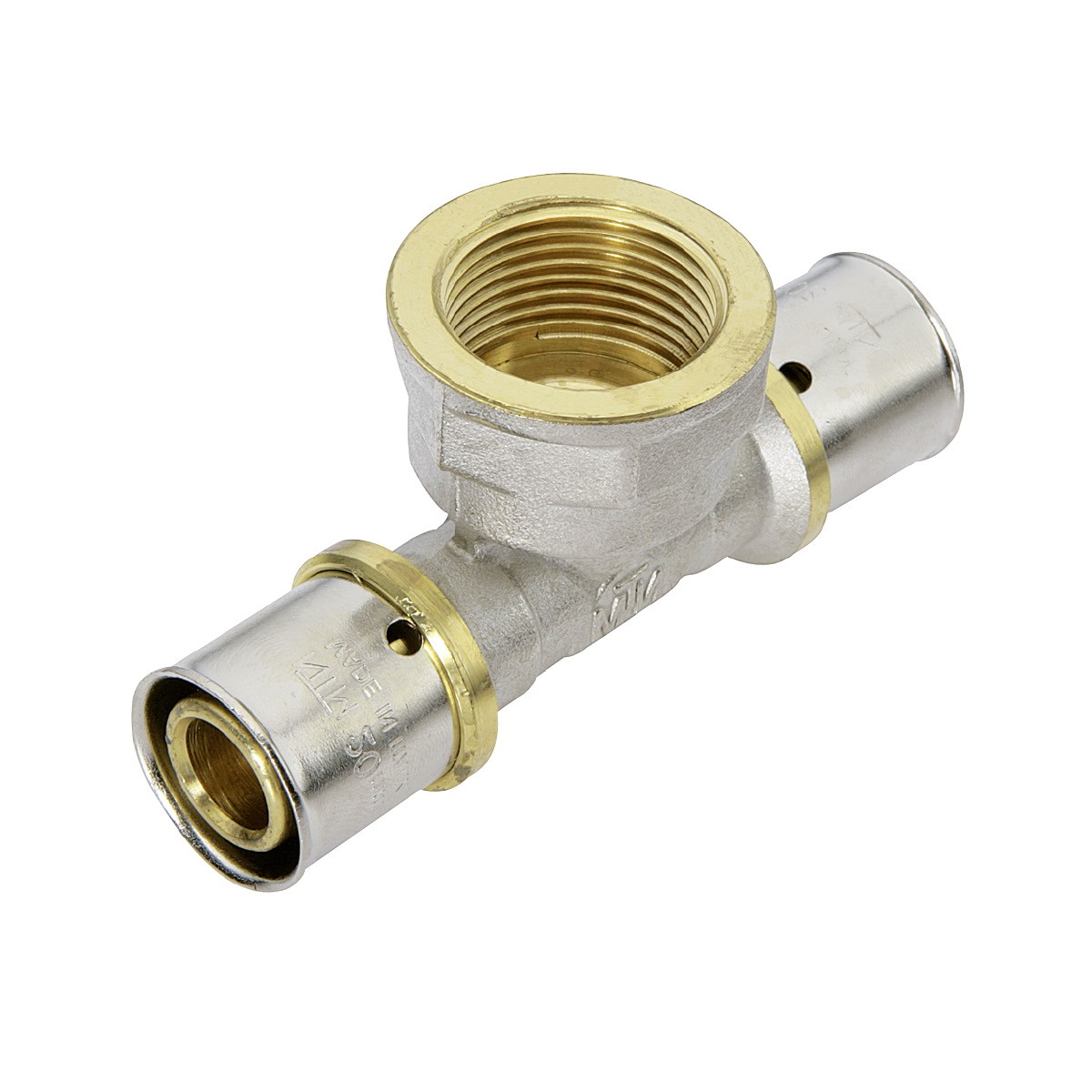

4709 - T-Stück mit Innengewinde
- 16 X 1/2" X 16
- 20 X 1/2" X 20
- 20 X 3/4" X 20
- 26 X 3/4" X 26
- 26 X 1" X 26
- 32 X 1" X 32

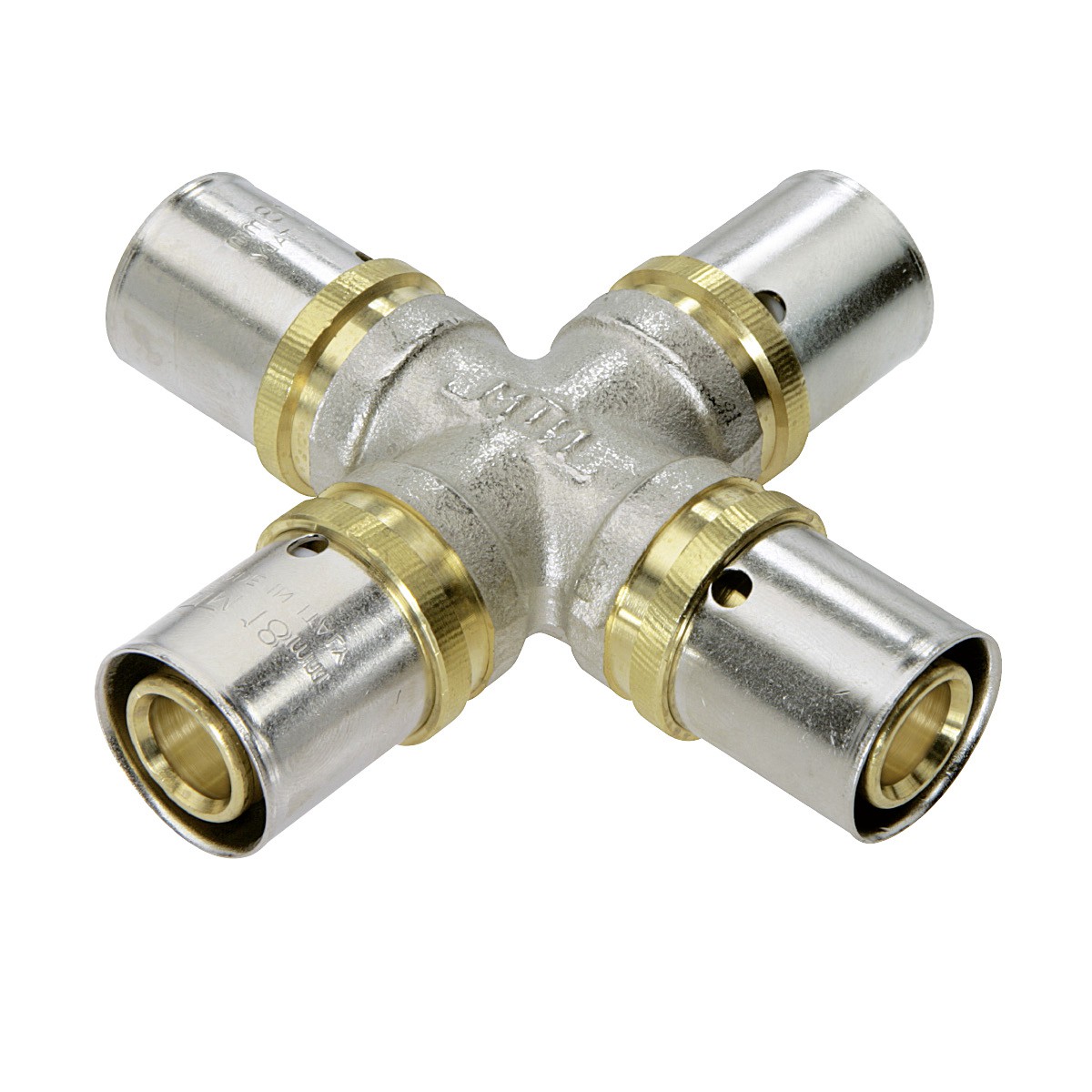

4710 - Kreuz-Stück
- 16 x 4 mal
- 20 x 4 mal

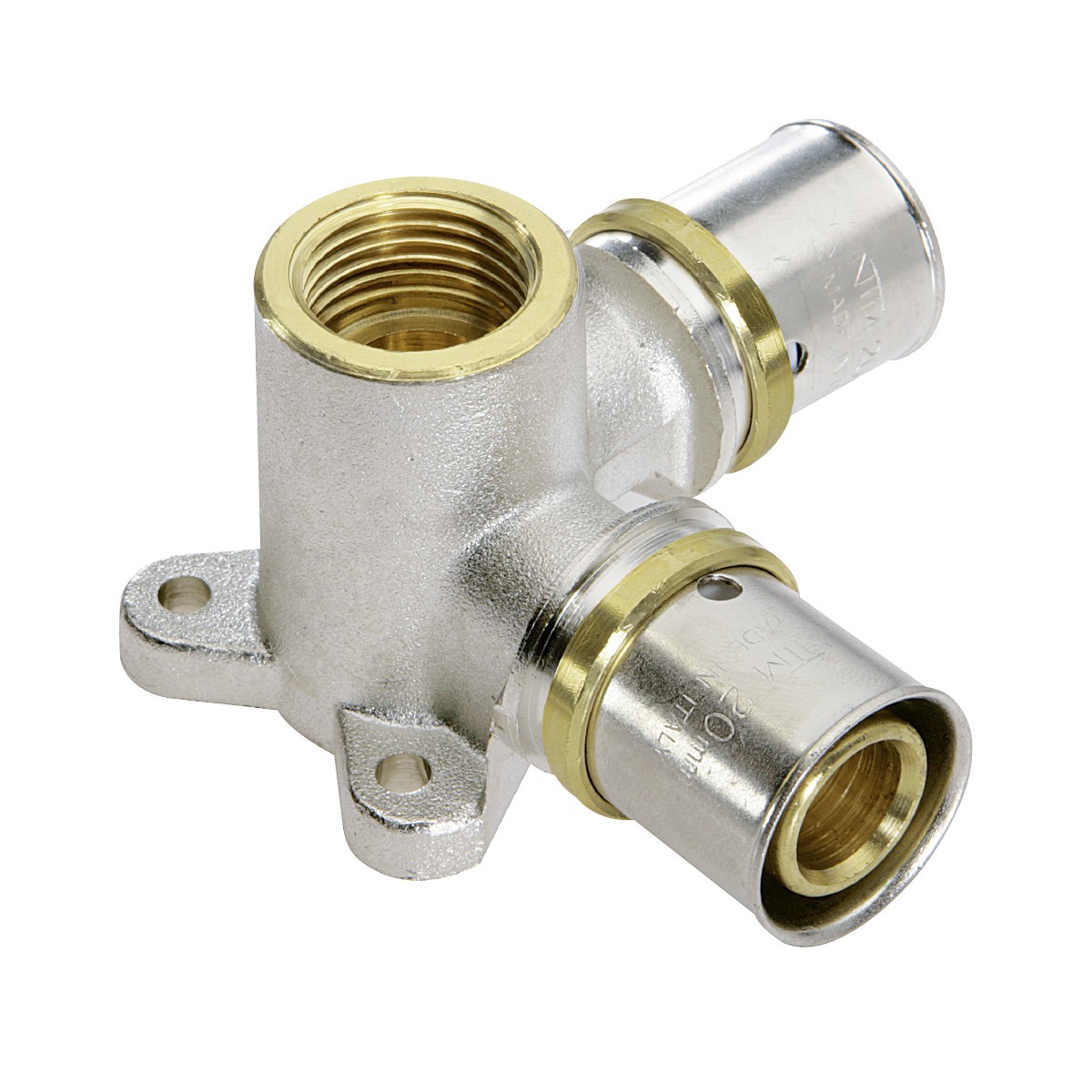

4726 - Doppeleckwinkel mit Innengewinde
- 16 x 1/2" x 16
- 20 x 1/2" x 20

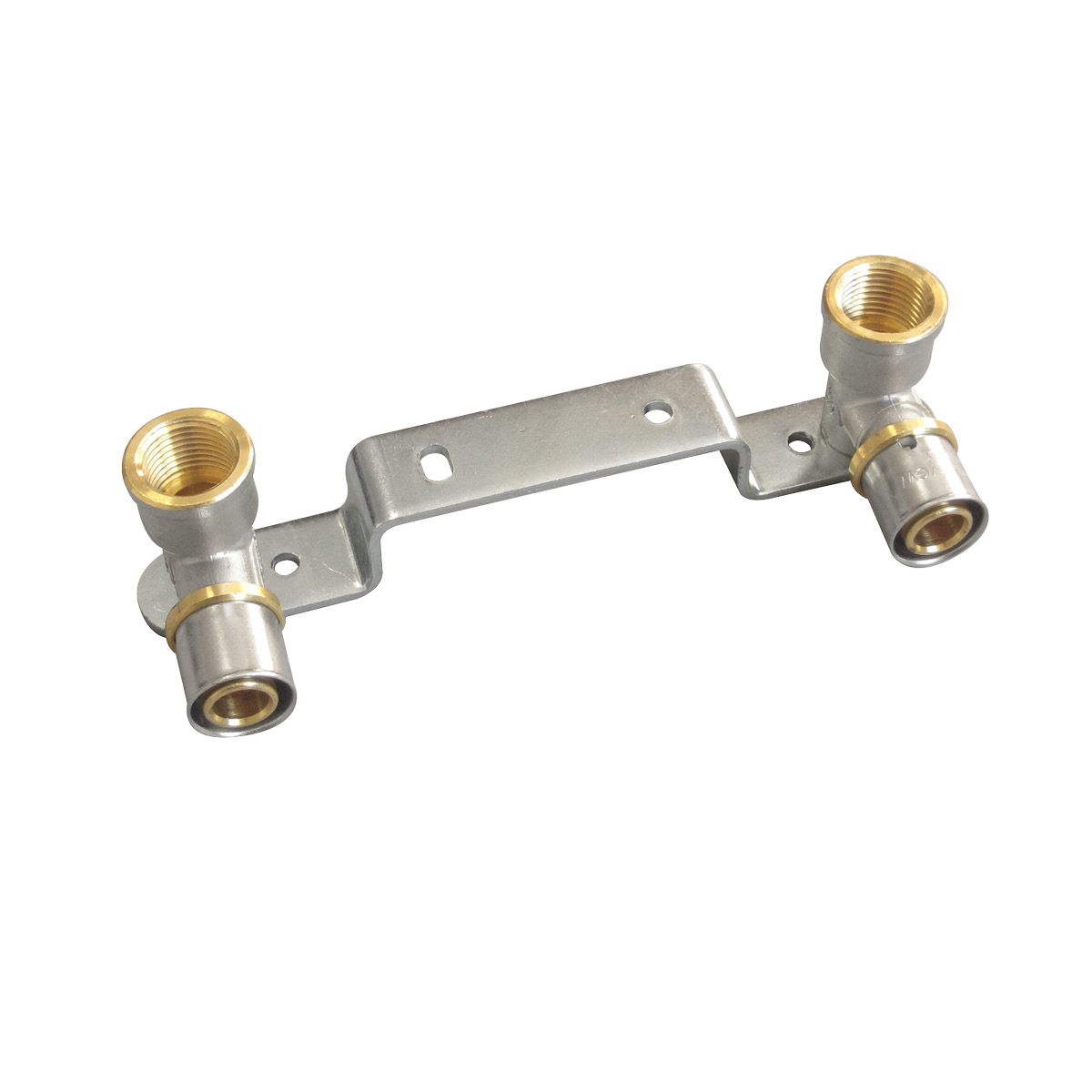

4778 - Montageset mit Deckenwinkel
- 16
- 20

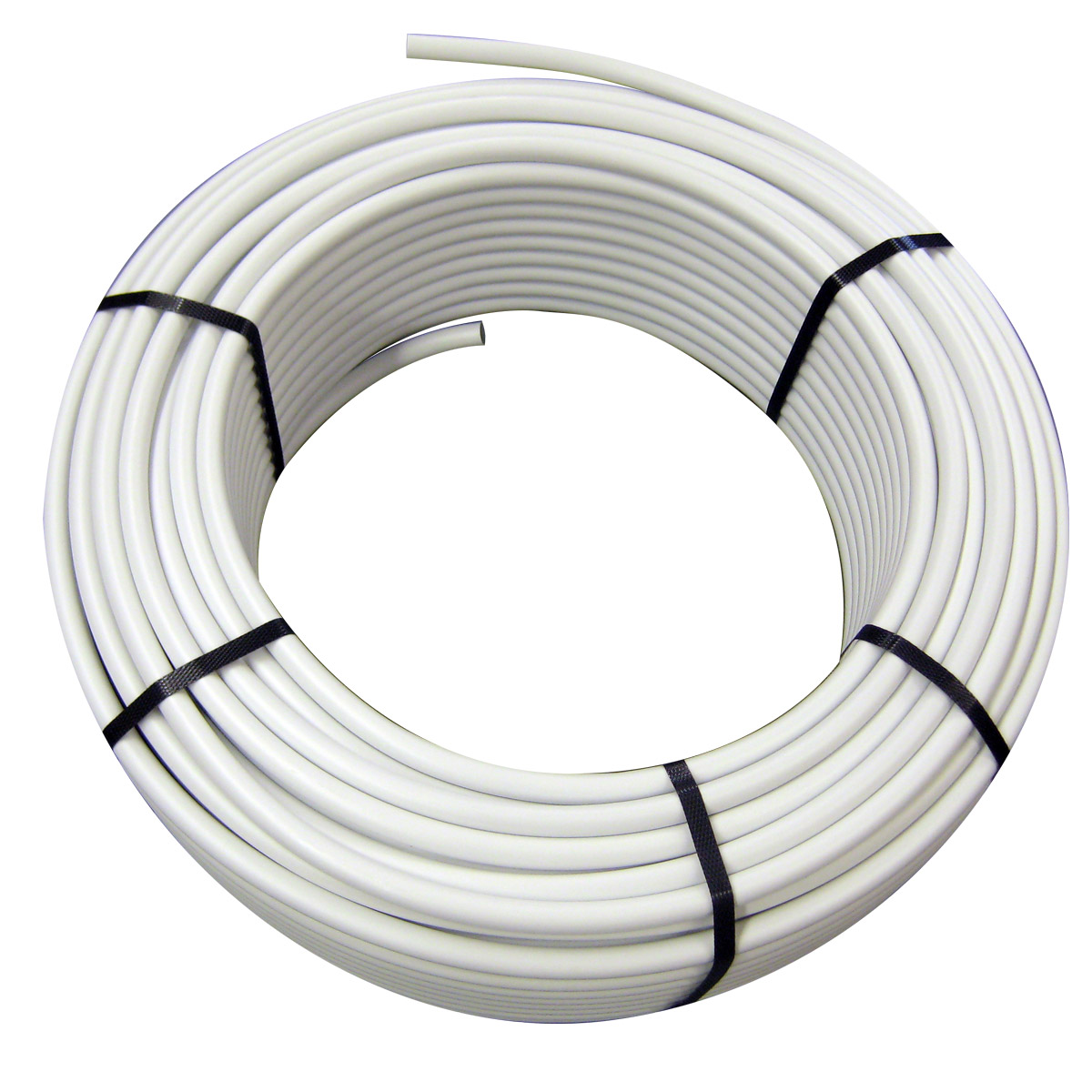

4750 - Mehrschichtverbundrohr ohne Isolierung "winny al"
- 16 x 2,0 - 1m am Stück bis 100m
- 16 x 2,0 - 10m
- 16 x 2,0 - 25m
- 16 x 2,0 - 50m
- 16 x 2,0 - 100m
- 20 x 2,0 - 1m am Stück bis 100m
- 20 x 2,0 - 10m
- 20 x 2,0 - 25m
- 20 x 2,0 - 50m
- 20 x 2,0 - 100m
- 26 X 3,0 - 1m am Stück bis 50m
- 26 X 3,0 - 10m
- 26 X 3,0 - 25m
- 26 X 3,0 - 50m
- 32 X 3,0 - 1m am Stück bis 50m
- 32 X 3,0 - 10m
- 32 X 3,0 - 25m
- 32 X 3,0 - 50m

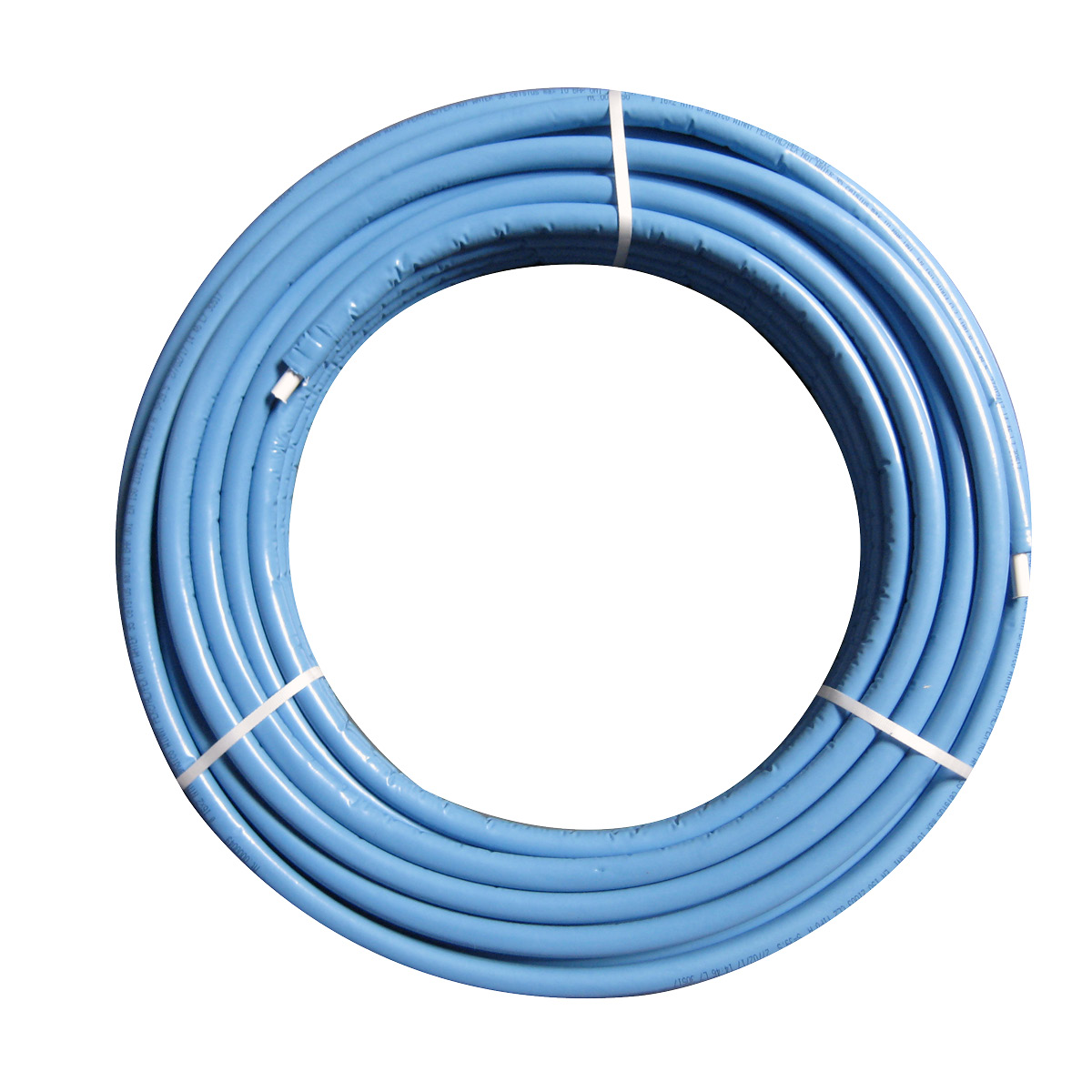

4752 - Mehrschichtverbundrohr mit 6mm blauer Isolierung "winny al"
- 16 x 2,0 - 1m am Stück bis 50m
- 16 x 2,0 - 25m
- 16 x 2,0 - 50m
- 20 x 2,0 - 1m am Stück bis 50m
- 20 x 2,0 - 25m
- 20 x 2,0 - 50m
- 26 X 3,0 - 1m am Stück bis 50m
- 26 x 3,0 - 25m
- 26 x 3,0 - 2x25m
- 32 X 3,0 - 1m am Stück bis 25m
- 32 x 3,0 - 25m

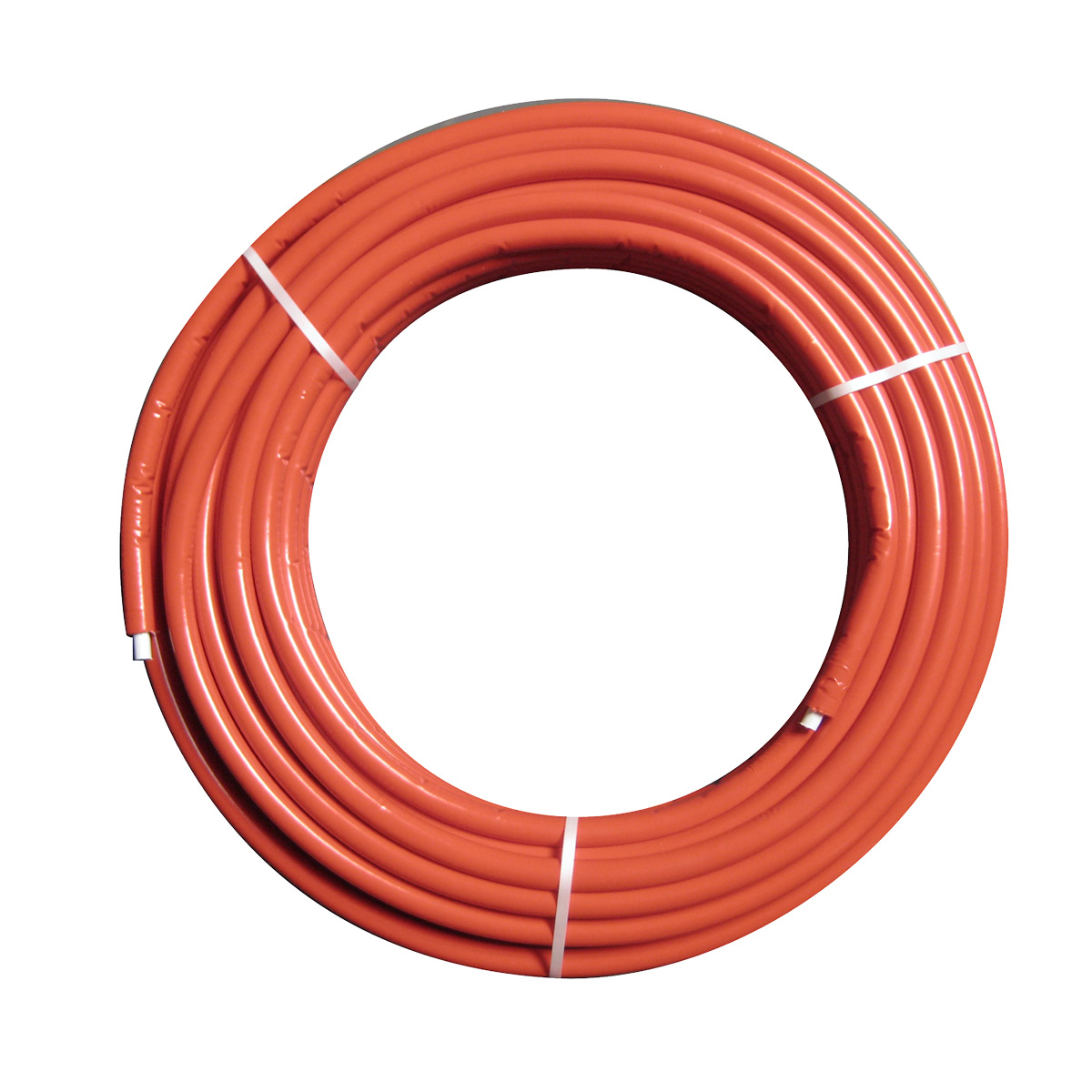

4753 - Mehrschichtverbundrohr mit 6mm roter Isolierung "winny al"
- 16 x 2,0 - 1m am Stück bis 50m
- 16 x 2,0 - 25m
- 16 x 2,0 - 50m
- 20 x 2,0 - 1m am Stück bis 50m
- 20 x 2,0 - 25m
- 20 x 2,0 - 50m
- 26 X 3,0 - 1m am Stück bis 50m
- 26 x 3,0 - 25m
- 26 x 3,0 - 2x25m
- 32 X 3,0 - 1m am Stück bis 25m
- 32 x 3,0 - 25m
vereinfachte Montageanweisungen
Das Mehrschichtverbundrohr senkrecht zu seiner Längsachse ablängen. Grate und Späne entfernen.
Das Rohr mit einem Werkzeug ;kalibrieren, das keine scharfen Kanten aufweist, um nicht die ;Kunststoffschicht einzuschneiden, da hierdurch die Druckdichtigkeit beeinträchtigt werden könnte (Kalibrierwerkzeug).
Für Trinkwasserleitungen zulässiges Fett oder ein gleichwertiges Schmier-mittel auf das Rohrende auftragen, damit die O-Ringe leichter aufgesteckt werden können und elastisch bleiben. Dann das Rohr bis zum Anschlag in das Fitting einführen; die Einstecktiefe kann durch die Schlitze in der Hülse A kontrolliert werden.
Die Zange anhand der eigenen Markierung ansetzen und die Hülse mit dem hierfür vorgesehenen Werkzeug verpressen. Darauf achten, dass die Längsachse des Rohrs genau senkrecht zur Zange ist. Für unsere Fittings können Zangen des Typs TH – U verwendet werden).
Bitte beachten Sie, dass Sie bei Ihren Installationsarbeiten immer Pressfittinge und Rohre des Systems „winny al“ verwenden.
Eine DVGW-zugelassene und somit sichere, da hinreichend geprüfte Rohrverbindung besteht immer aus beiden Komponenten, dem Rohr und dem mit diesem Rohr geprüften Schraubfitting. Wird ein Fitting mit einem „fremden“ Rohr verarbeitet, besteht keine Sicherheit bezüglich Dichtigkeit und Kompatibilität, da es sich um eine ungeprüfte und nicht zugelassene Verbindung handelt, auch dann wenn beide Produkte DVGW-zugelassen sind.
Hinsichtlich der fachgerechten Planung, Installation, Abnahme und Führung der Wasserversorgungs-, Heizungs- und Sanitäranlagen sind die folgenden geltenden Bestimmungen zu beachten: UNI EN 806 : 2088 e UNI 9182 : 2010
Bitte beachten Sie dass die Installation aller „winny al“ Komponenten durch eine fachlich kompetente Person erfolgen muss. Die Installation muss auch entsprechend den Vorgaben des Herstellers und des Gesetzgebers in einem Druckprobenprotokoll dokumentiert und aufbewahrt werden. Die ausführliche Installationsanleitung, sowie das Druckprobenprotokoll kann auf unserer Homepage heruntergeladen werden. Das Nichtbeachten dieser Anweisung kann zur Abweisung etwaiger Gewährleistungsansprüche führen.
Viel Spaß beim Pressen!
