Komplettpaket 12,00 m² Solaranlage Vakuumröhrenkollektor Basis

Artikelnummer 460201200


if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/gqw2uxdr3nhq/plugin/17/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AYUW3LarCKrZynyJbukXg9XYUFOrUNalmP2AQYtqfjTLgISa-kE56b5DNIA7u5XldoSkONpY8PWHEtGP"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiYzA3YjIyMDIyMzQ4NmIyNjlhOTMwNGY0ZGE2YWNhZmI2NGJlZjY4MzYzMTNjOTAyYjc5NjZiZDRkMTViZjdmMnxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMDQtMTZUMjE6MTQ6NDkuMDk5WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQVBwem4wd3B6NzIzb255T3NOS3JEaWpJWEdLSWRkX1gzMDZ2dDNqc2JJOWQ1clFmek1rUUhTQ2JIS095eUl2ZW84N2l6MGZFR2NtOVlrLVJ6WWVEcDNCMVQ4MzlnIn19"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.setAttribute("data-client-id", "AYUW3LarCKrZynyJbukXg9XYUFOrUNalmP2AQYtqfjTLgISa-kE56b5DNIA7u5XldoSkONpY8PWHEtGP"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiYzA3YjIyMDIyMzQ4NmIyNjlhOTMwNGY0ZGE2YWNhZmI2NGJlZjY4MzYzMTNjOTAyYjc5NjZiZDRkMTViZjdmMnxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMDQtMTZUMjE6MTQ6NDkuMDk5WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQVBwem4wd3B6NzIzb255T3NOS3JEaWpJWEdLSWRkX1gzMDZ2dDNqc2JJOWQ1clFmek1rUUhTQ2JIS095eUl2ZW84N2l6MGZFR2NtOVlrLVJ6WWVEcDNCMVQ4MzlnIn19"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); }
if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('661eea7aa3f72', 'paypal', 'buynow', 'rect', 'gold'); }); } else { renderPayPalButtons('661eea7aa3f72', 'paypal', 'buynow', 'rect', 'gold'); }
* inkl. ges. MwSt. zzgl. VersandkostenBei PV-Waren entfält aktuell die MwSt für Privatkunden.

Unsere Solarkollektoren sind mit dem Solar KEYMARK zertifiziert (Reg. Nr. SP SC1075-12)

Neue BAFA-Förderung für Solarthermieanlagen:

Basis-Förderung durch die Bafa wird gewährt nach erfolgter Installation und Inbetriebnahme der Anlage. Die aktuellen Rahmenbedingungen und Förderrichtlinien können Sie direkt bei der Bafa einsehen!

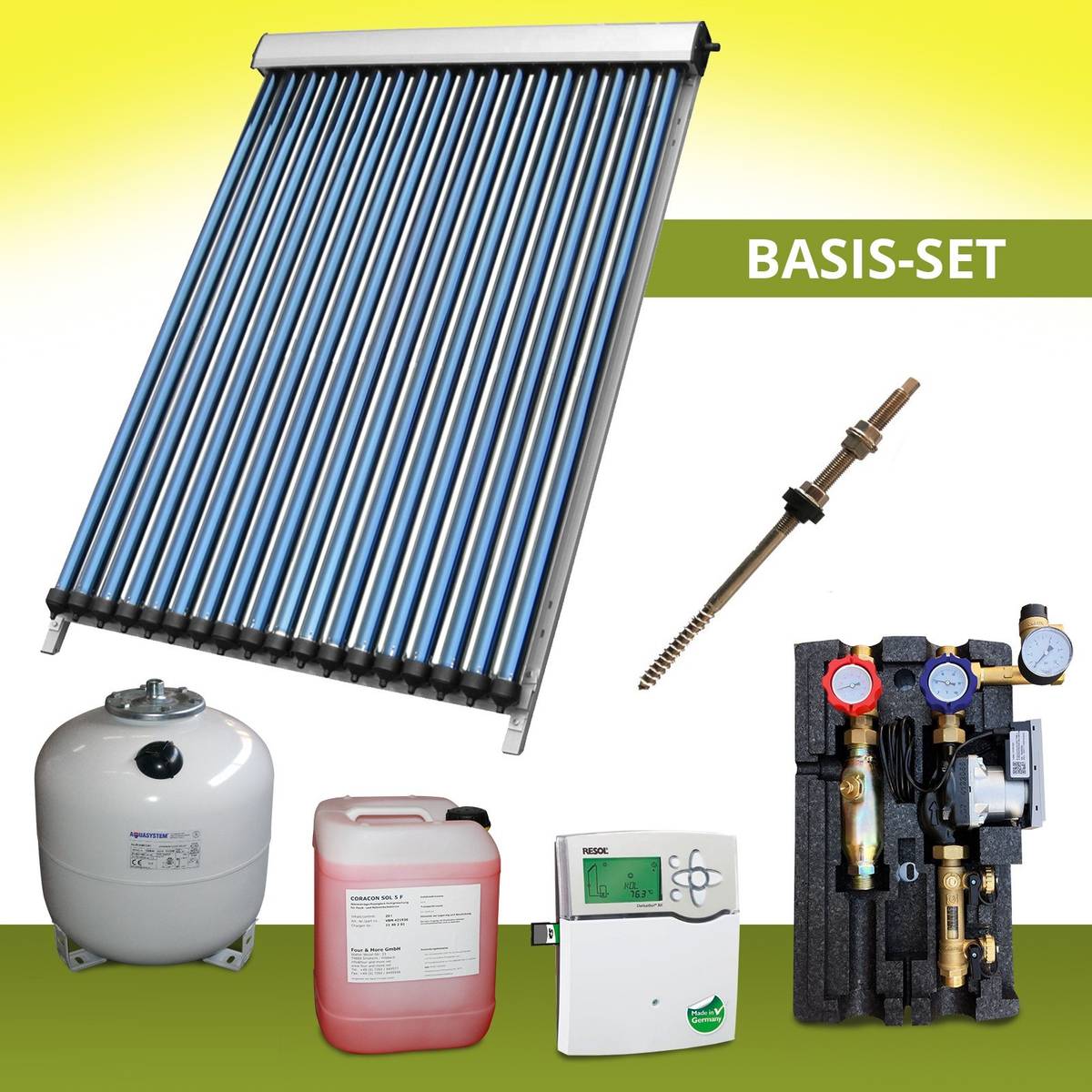

Dieses Set besteht aus folgenden Komponenten:

  • 3 x Solarkollektoren SPA-24 bestehend aus 72 Vakuumröhren mit 12,00 m² Gesamtfläche
  • 3 x Aluminiumrahmen mit Edelstahlschrauben der Kollektoren
  • 18 x Stockschrauben
  • 1 x Solar Ausdehnungsgefäß 35 Liter
  • 20 Liter Solarflüssigkeit
  • 1 x 2-Strang Solarstation mit einer Hocheffizienzpumpe mit PWM Signal
  • 1 x Systemregler DeltaSol BX ® für Solar- und Heizungsregelung



Produktbeschreibungen

Vakuum-Röhrenkollektor SPA-58/1800-24

3x
  • Bruttofläche der Solaranlage SPA 72 = 12,0 m²
  • Bruttofläche eines Kollektors SPA 24 = 4,00 m²
  • Gesamtbreite eines Kollektors SPA 24 = 2,02 m
  • Gesamthöhe eines Kollektors SPA 24 = 1,98 m
  • Gesamtgewicht eines Kollektors SPA 24 ca. 77 kg

 Zertifikat



Ersatz-Röhren gleich mit bestellen erspart extra Versandkosten:
Falls Sie Ersatzröhren austauschen müssen oder vor der Montage gleich Ersatz-Röhren mit bestellen möchten, bekommen Sie diese natürlich auch einzeln.
Eine Glasröhre ist für 20 € oder eine komplette Röhre mit Innenleben für 35 Euro bei uns erhältlich

Rahmen für den Kollektor

  • Aluminiumrahmen mit Edelstahlschrauben
  • Die Rahmen der Kollektoren sind zerlegt und können bequem direkt auf dem Dach verbaut werden.
  • Eine Flachdachhalterung für diesen Kollektor erhalten Sie bei uns für ab 69 €.

(Bild zeigt Montage mittels Dachhaken)

18 Stockschrauben

  • Abdichtung mittels Gummidichtung
  • z.B. zur optimalen Montage bei Trapezbleche, Ethernitplatten, ...
  • Wir empfehlen Dachhaken zur Montage auf Dachziegel

Sollten Sie lieber Dachhaken benötigen anstatt die im Set beschriebenen Stockschrauben, können Sie diese zum Aufpreis von 7 € pro Stück erwerben.



1 Solar Ausdehnungsgefäß 35 Liter
  • Vordruck 2,5 bar (kann auch beliebig geändert werden)
  • Temperatureinsatzbereich -10°C bis 140°C
  • Prüfdruck bei 11,4 bar
  • Arbeitsdruck bis 8 bar



20 Liter Solarflüssigkeit
  • Solarflüssigkeit - Fertigmischung
  • Kälteschutz bis -28 °C
  • in 10 oder 20 Liter Einheiten



 Zertifikat

2-Strang Solarstation
  • Solarstation mit Solar Pumpe
  • Wilo Yonos ParaST/7.0-PWM2 M
  • Leistung 3-45W
  • Drehzahlgeregelt über PWM Signal
  • 2 Thermometer
  • 2 Kugelhähne
  • Manometer
  • Sicherheitsventil
  • mit einem großem Durchflussmengenregler
  • Spül-, Füll- und Entleerungskugelhahn mit Schlauchtülle und Kappe

Systemregler DeltaSol BX ® für Solar- und Heizungsregelung
Zubehör:
  • 1 x DeltaSol® BX
  • 1 x Sensor FKP6
  • 1 x Sensor FRP6
  • Befestigungsmaterial
Beschreibung:
  • 4 Relaisausgänge
  • 7 Sensoreingänge
  • Datenaufzeichnung auf SD - Karte
  • 2 PWM Ausgänge zur drehzahlgeregelten
  • Ansteuerung von Standard- und energiesparenden hocheffizienten Pumpen
  • Extragroßes Display
  • Thermische Desinfektionsfunktion
  • Überwärmeabfuhr
  • Drainback-Option
  • Resol VBus
  • Hinterlegte Anlagenschemen und Piktogramme
  • Bedienerfreundlich durch einfache Handhabung





Einfacher Selbstaufbau auf einem Dach als Beispiel (Dachhaken sind nicht in diesem Angebot enthalten!)

Technische Daten unserer Solaranlage in diesem Set:

72 Vakuumröhren aus Borosilikatglas
Länge der Vakuumröhre: 1800 mm
Aussendurchmesser: 58 mm
Jede Vakkumröhre ist 3-fach beschichtet (siehe Zeichnung)
Kupferanschlüsse am Sammler 22 mm
Wasser-Glycolinhalt im Sammler ca. 1,5 Liter
Sammlergehäuse aus wetterbeständigen Aluminium
Tauchhülse für Temperaturfühler an jedem Kollektor im Sammler vorhanden
Hagelschlagsicher  bis 25 mm bei 30m/s
max. zulässiger Betriebsüberdruck 8 bar
Betriebsdruck 6 bar
max. Stagationstemperatur 210 °C
(Angaben aus dem Bericht des Intertek) GZ 11121720-1
Solar Keymark SP SC1075-12

Funktionsweise der Vakuumrohre:

Die Vakuumröhre besteht aus zwei Glasröhren mit unterschiedlichen Durchmessern. Hierbei handelt es sich um spezielles Glas, dass aus Borosilikat gefertigt wurde. Zwischen den Glasröhren besteht ein Vakuum welches zur Isolierung der inneren Röhre notwendig ist (das sog. “heat pipe principle”). In der inneren Röhre befindet sich ein Kupferrohr, welches wiederum mit einer speziellen Flüssigkeit gefüllt ist, die der Wärmeaufnahme dient.

Durch die Wärme der Sonnenstrahlen erhitzt sich die Flüssigkeit und steigt als heißer Dampf zur Spitze des Kupferheizrohrs. Die so erzeugte Wärme wird dann im Sammler abgegeben und zur Warmwassererwärmung genutzt. Der Sammler selbst besteht aus Aluminium und ist im Inneren mit Steinwolle hochtemperaturisoliert, wodurch es kaum zu Energieverlusten kommt. Jede Vakuumröhre ist einzeln als trockene Anbindung an den Sammler angeschlossen. Dadurch können die Rohre einzeln ausgetauscht werden, ohne dass aus der Anlage die Flüssigkeit abgelassen werden muss.



Unterschied zwischen unserer Solaranlage mit einer Beschichtung mit ALN/SS/CU, Anlagen mit der AL/N/AL Beschichtung und Flachkollektoren.



ALN/AIN-SS/CU - 360° Grad Kupferbeschichtung im inneren der Röhre

AL/N/AL - 360° Grad Aluminiumbeschichtung im inneren der Röhre



Entscheiden Sie sich für eine der besten im Preis-Leistungsverhältnis erhältliche Anlage, die Sie auf dem Markt finden.
