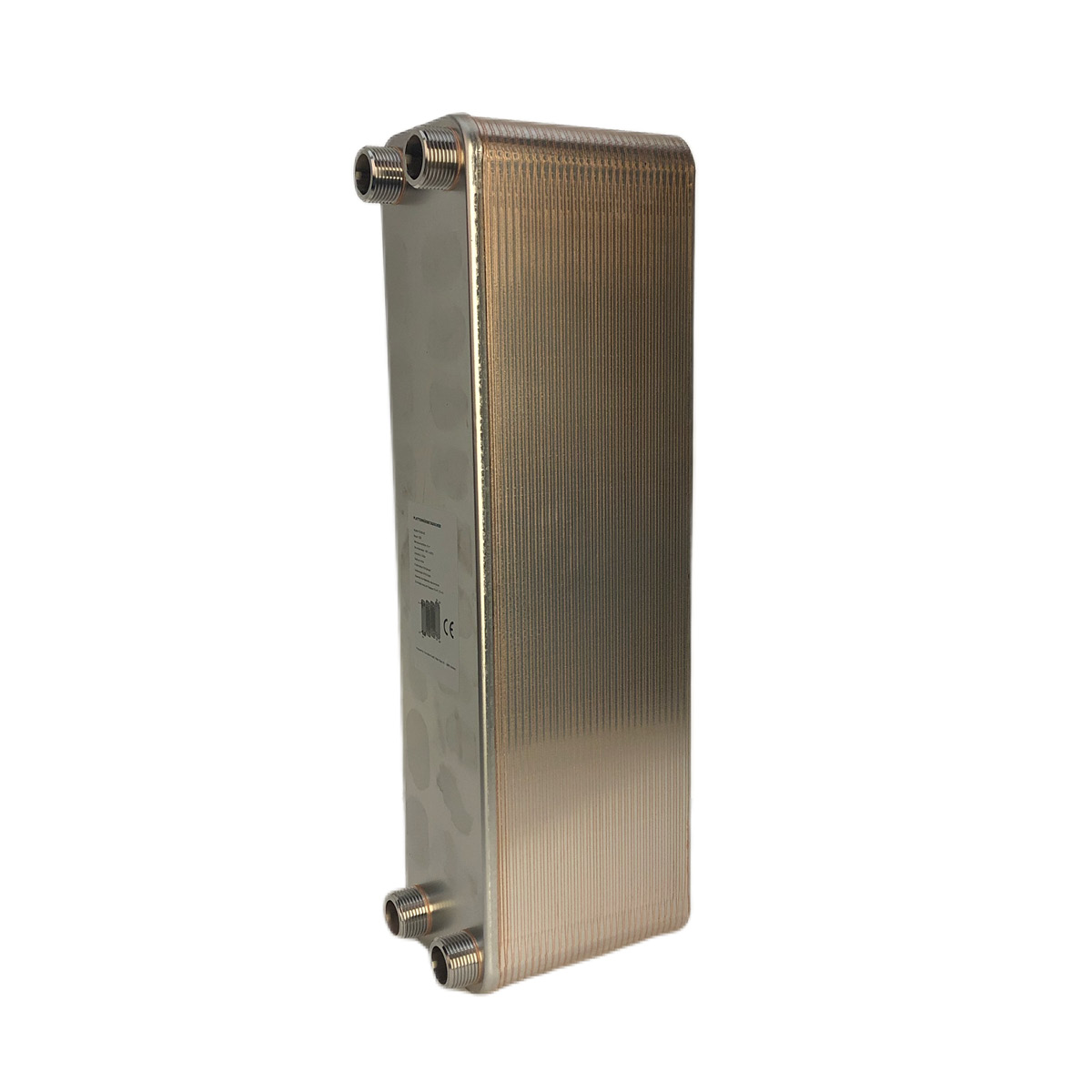

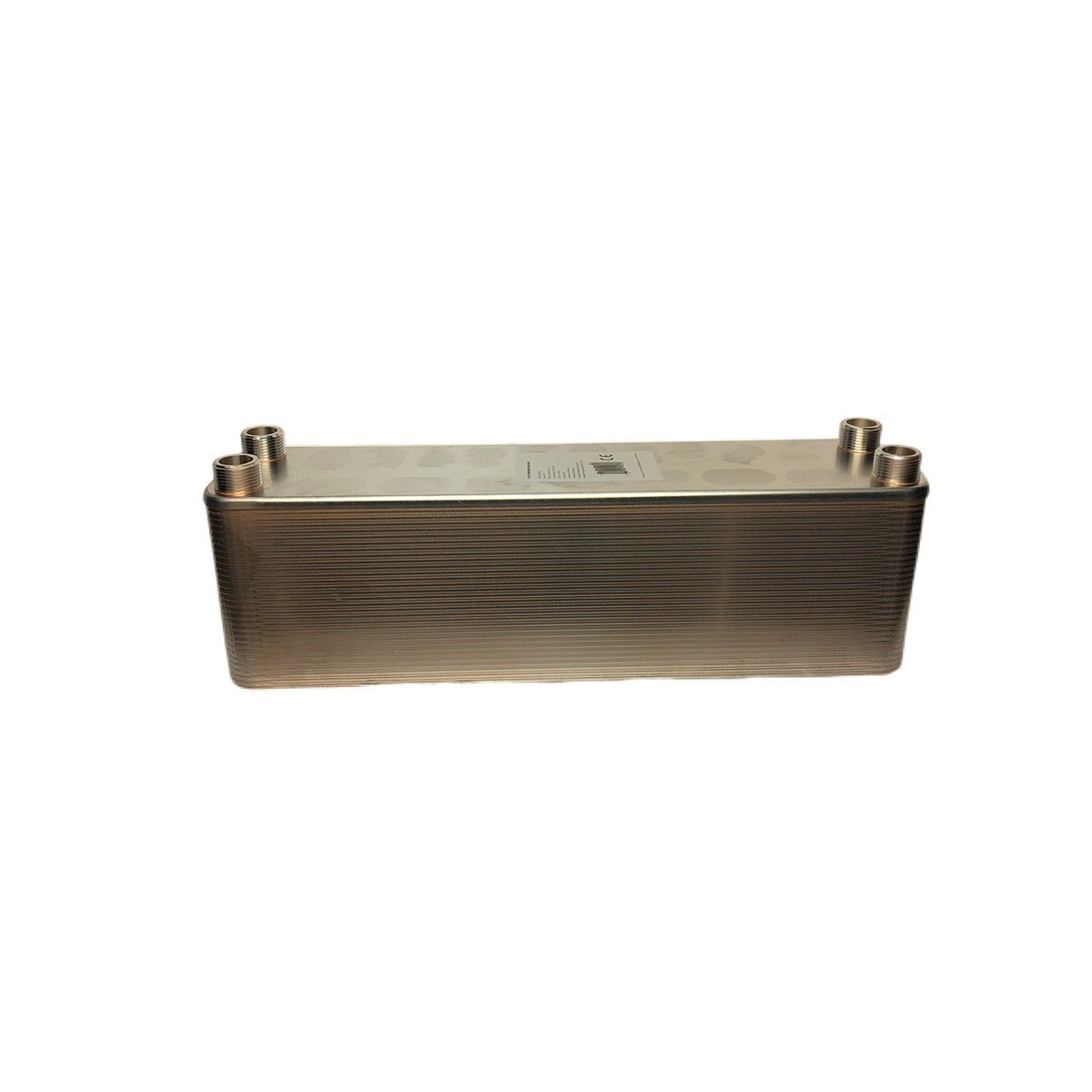

Edelstahl Wärmetauscher 60 Platten B3-60A-60 Plattenwärmetauscher


Artikelnummer 41036


if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/gqw2uxdr3nhq/plugin/17/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AYUW3LarCKrZynyJbukXg9XYUFOrUNalmP2AQYtqfjTLgISa-kE56b5DNIA7u5XldoSkONpY8PWHEtGP"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiODk5YjEwNTFkMzg1NTA5M2E3NDZlNzJlOTk3Y2Q4MjUyMmM0NDRjODM5YThkZWZjZDQ3ODQxODQwNzU4MzllN3xtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMDQtMTZUMDI6NTU6MTAuNTk3WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU1WMFRteWpiNjRKR1pFTG96Nmoxek51NWU0S01MTXM1aW9LUkhNYWF6TlFSUU5mNnBFSnNoejVPQUlFc3RQTzdEZk50VnQyQ1FUSU1UZ3phV1dzekw0WkNGSzN3In19"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.setAttribute("data-client-id", "AYUW3LarCKrZynyJbukXg9XYUFOrUNalmP2AQYtqfjTLgISa-kE56b5DNIA7u5XldoSkONpY8PWHEtGP"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiODk5YjEwNTFkMzg1NTA5M2E3NDZlNzJlOTk3Y2Q4MjUyMmM0NDRjODM5YThkZWZjZDQ3ODQxODQwNzU4MzllN3xtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMDQtMTZUMDI6NTU6MTAuNTk3WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU1WMFRteWpiNjRKR1pFTG96Nmoxek51NWU0S01MTXM1aW9LUkhNYWF6TlFSUU5mNnBFSnNoejVPQUlFc3RQTzdEZk50VnQyQ1FUSU1UZ3phV1dzekw0WkNGSzN3In19"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); }
if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('661deec2b504a', 'paypal', 'buynow', 'rect', 'gold'); }); } else { renderPayPalButtons('661deec2b504a', 'paypal', 'buynow', 'rect', 'gold'); }

* inkl. ges. MwSt. zzgl. VersandkostenBei PV-Waren entfält aktuell die MwSt für Privatkunden.

Der Plattenwärmetauscher ist flexibel einsetzbar. Er zeichnet sich durch eine kompakte und kleine Baueinheit, geringes Gewicht und hohe Wärmeübertragungsleistung durch technisch ausgereifte Plattenprägung aus.

Er hat außerdem weitere Vorteile:

  • hohe Betriebstemperaturen und Arbeitsdrücke
  • korrossionsbeständig durch Edelstahlmaterial
  • einfacher Einbau
  • extrem wartungsarm
  • servicefreundlich

Anwendungsbereiche:

  • Hydrauliksysteme
  • Pressen
  • Schmiersysteme
  • Prüfstände
  • Motoren

Besonderheiten unseres Plattenwärmetauschers:

  • flachdichtende Schraubverbindungen
Technische Daten
Produktmodell B3-60A-60
Abmessungen 529 mm x 124 mm
Wärmetauscherfläche pro Plate  0.060 m²
Maximaler Durchfluss 22 m³/h
Plattenmaterial  Edelstahl AISI  304
Schweißmaterial  99.9% Kupfer
Dicke der Platten 0.4 mm
Volumen /Fassungsvermögen pro Platte 0.111 Liter
Volumen 30 Platten  6,660 Liter
Wirksame Tauscherfläche

0,06 m² pro Platte  / 60 Platten = 3,60 m²

max. Betriebsdruck  30 Bar
Testdruck

45 Bar

Temperaturbereich °C

-195 ~+225

Anschlussgröße  4 mal 1" Zoll  (25.4mm) (nach ISO-G)
Anschlussrichtung

F1-> F3 F4-> F2

Anwendungsbereich Wärmepumpe, Klimaanlage, Solaranalage, Ölkühler, Wasserkühlung usw.,

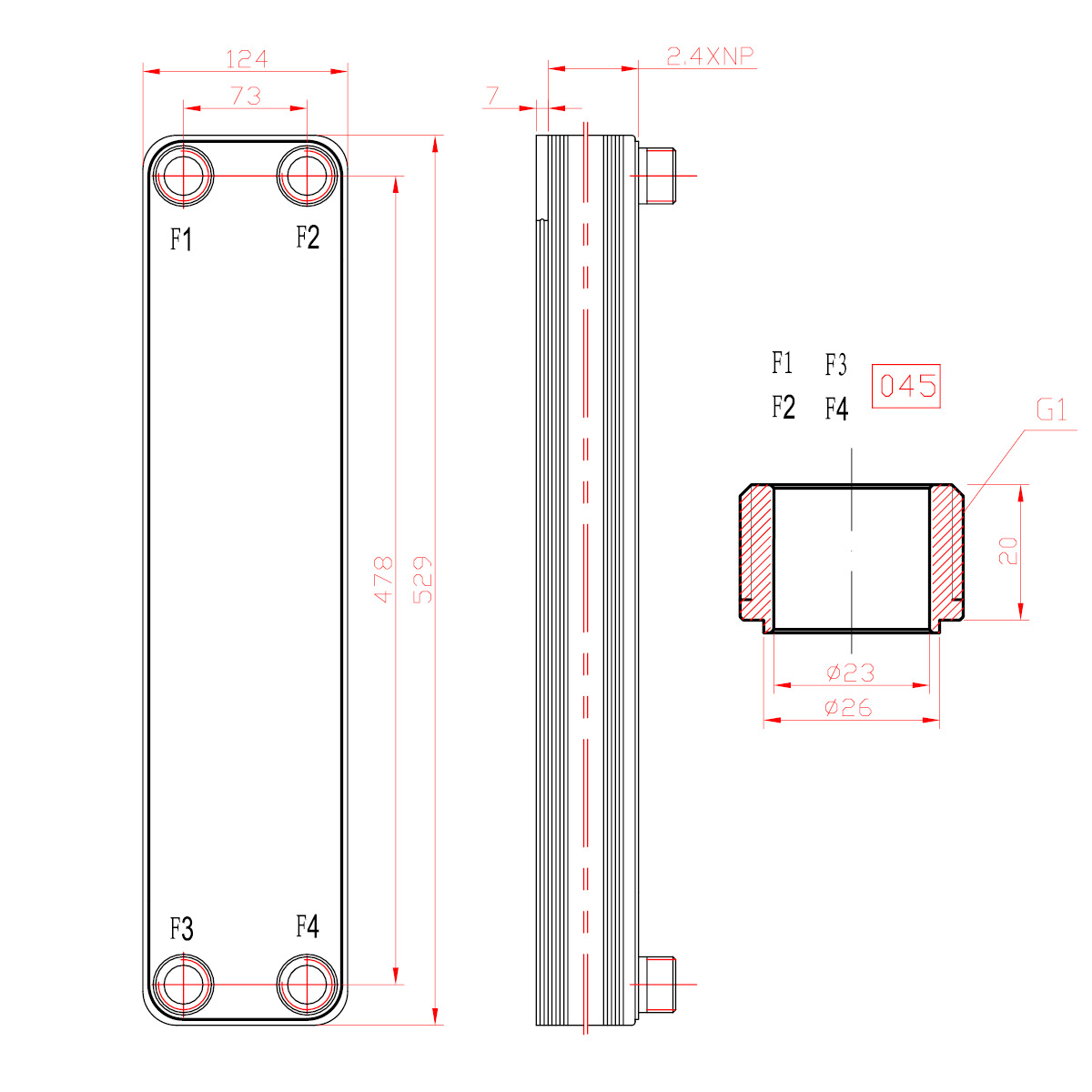

WT-Zeichnung
