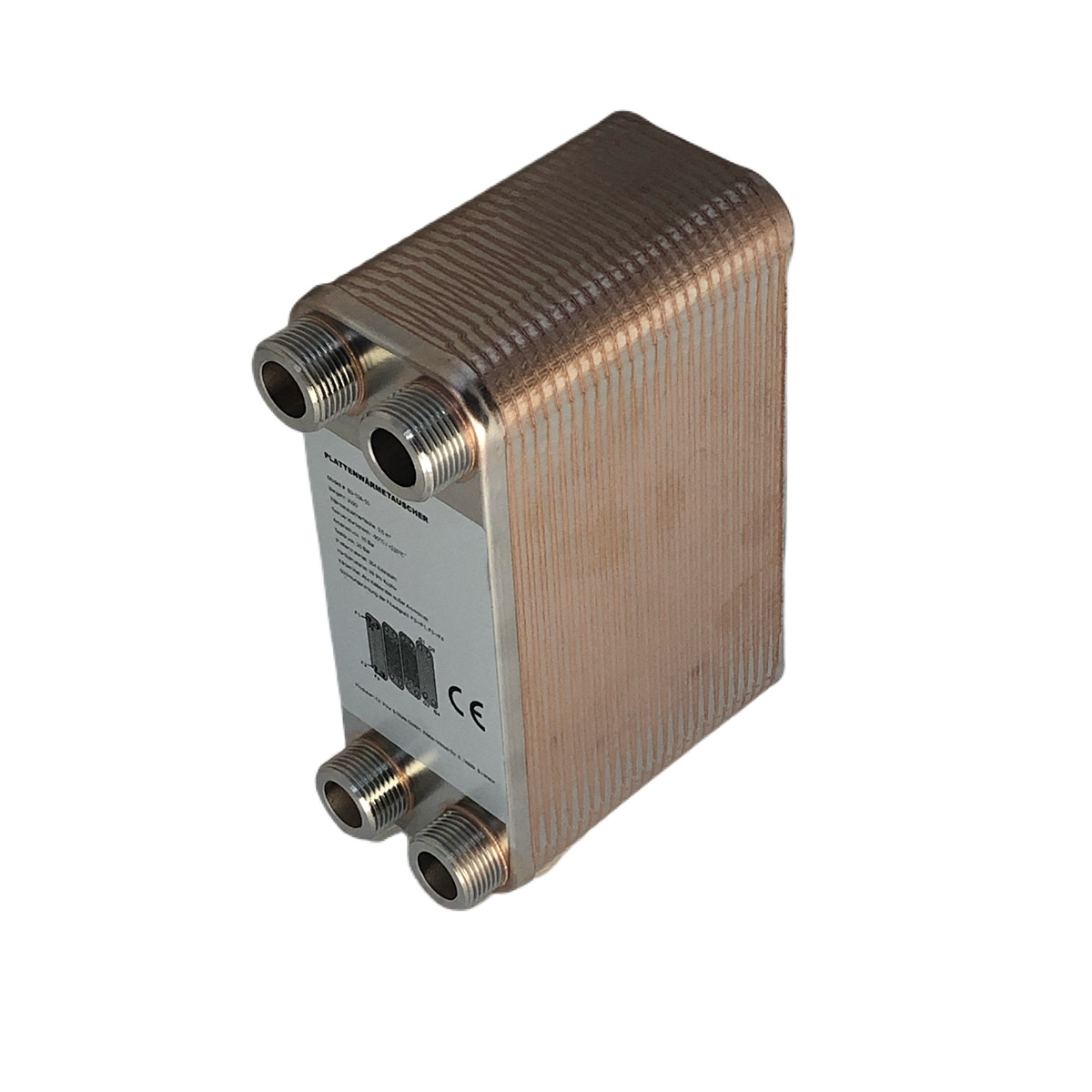

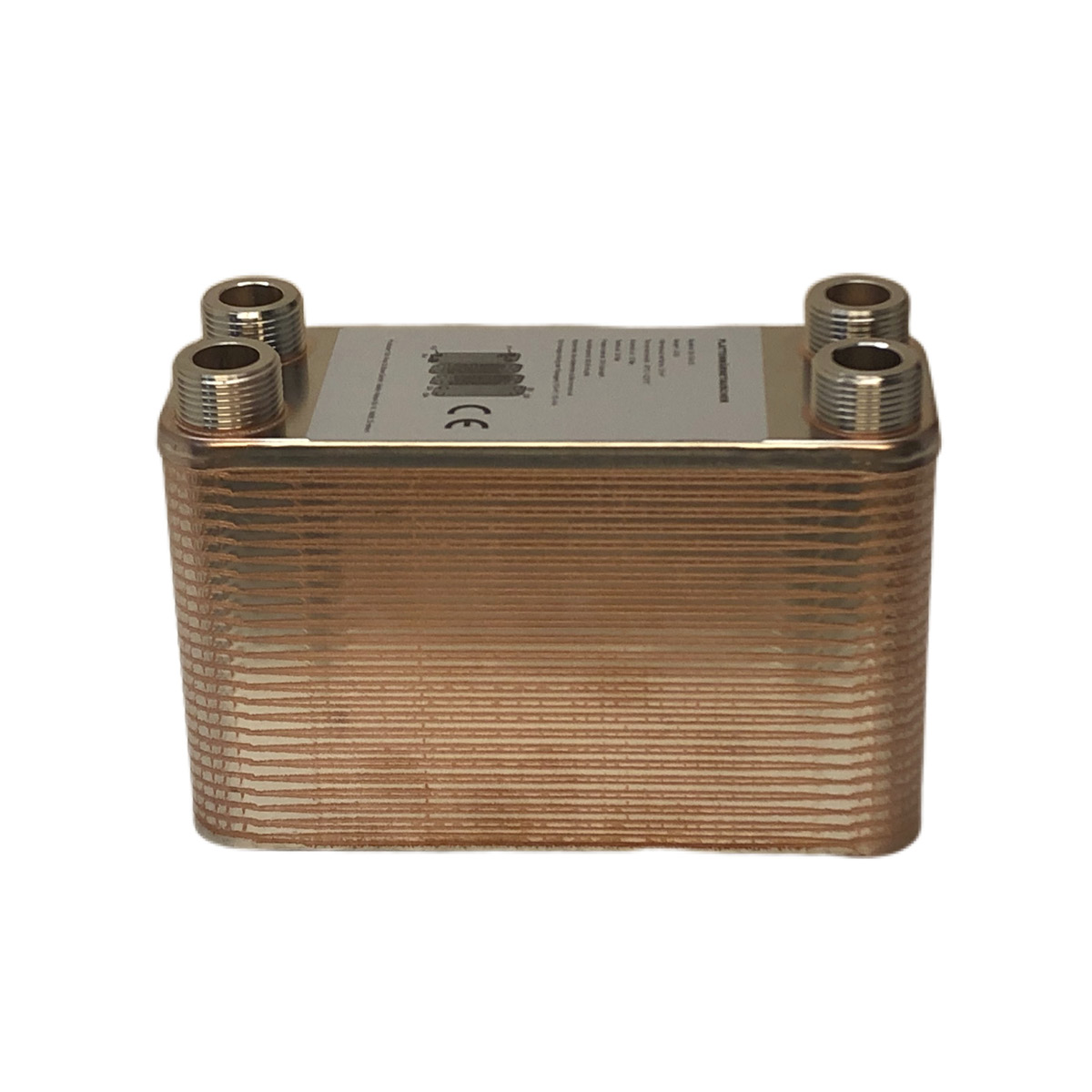

Edelstahl Plattenwärmetauscher Wärmetauscher 50 Platten B3-12A-50


Artikelnummer 41005


if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/gqw2uxdr3nhq/plugin/17/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AYUW3LarCKrZynyJbukXg9XYUFOrUNalmP2AQYtqfjTLgISa-kE56b5DNIA7u5XldoSkONpY8PWHEtGP"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiZTA5NTUyYmZiN2JhNThjZTVkYzU5N2VhOWZhZGU4YmY4ZDE3OWJiZjNkZDQyODE1OGJhOTFjNmI2N2Y5OTFkOXxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMDQtMTRUMTY6MTk6NDkuMTc2WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU5zdF9fMnNHeVVrWlpRenVRdXF0bFNzdHUyc0s0NmNYSXc1NzZYc2g0THgwak80R2pyTHVuUkw5QlhYNGJVT2lfaHdiTzJRaDUxbmhOYWtXWWoxVlhGODBzbTZnIn19"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.setAttribute("data-client-id", "AYUW3LarCKrZynyJbukXg9XYUFOrUNalmP2AQYtqfjTLgISa-kE56b5DNIA7u5XldoSkONpY8PWHEtGP"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiZTA5NTUyYmZiN2JhNThjZTVkYzU5N2VhOWZhZGU4YmY4ZDE3OWJiZjNkZDQyODE1OGJhOTFjNmI2N2Y5OTFkOXxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMDQtMTRUMTY6MTk6NDkuMTc2WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU5zdF9fMnNHeVVrWlpRenVRdXF0bFNzdHUyc0s0NmNYSXc1NzZYc2g0THgwak80R2pyTHVuUkw5QlhYNGJVT2lfaHdiTzJRaDUxbmhOYWtXWWoxVlhGODBzbTZnIn19"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); }
if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('661c056be9629', 'paypal', 'buynow', 'rect', 'gold'); }); } else { renderPayPalButtons('661c056be9629', 'paypal', 'buynow', 'rect', 'gold'); }

* inkl. ges. MwSt. zzgl. VersandkostenBei PV-Waren entfält aktuell die MwSt für Privatkunden.

Der Plattenwärmetauscher ist flexibel einsetzbar. Er zeichnet sich durch eine kompakte und kleine Baueinheit, geringes Gewicht und hohe Wärmeübertragungsleistung durch technisch ausgereifte Plattenprägung aus.

Er hat außerdem weitere Vorteile:

  • hohe Betriebstemperaturen und Arbeitsdrücke
  • korrossionsbeständig durch Edelstahlmaterial
  • einfacher Einbau
  • extrem wartungsarm
  • servicefreundlich

Anwendungsbereiche:

  • Hydrauliksysteme
  • Pressen
  • Schmiersysteme
  • Prüfstände
  • Motoren

Besonderheiten unseres Plattenwärmetauschers:

  • flachdichtende Schraubverbindungen
Technische Daten
Produktmodell B3-12A-50

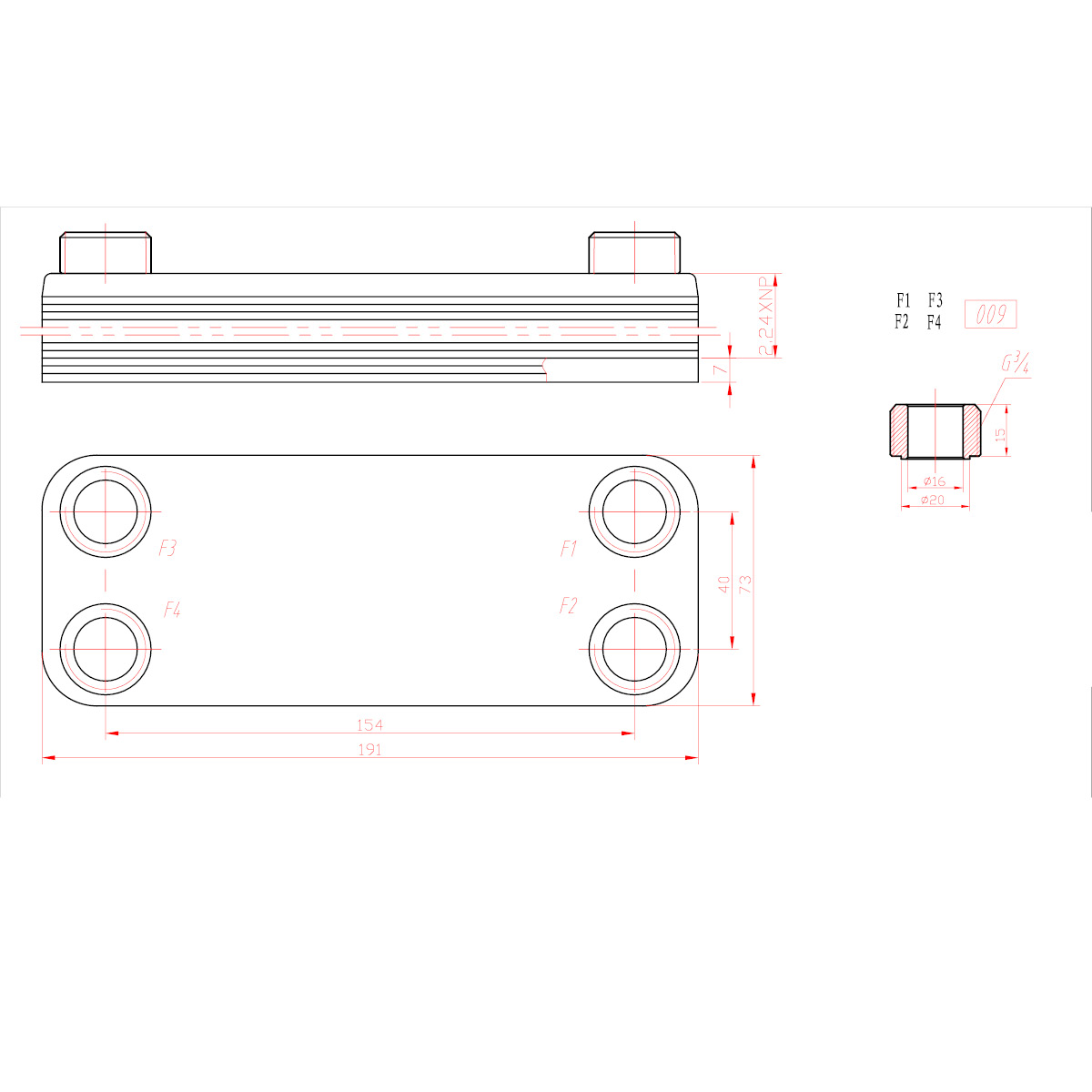

Abmessungen 191 mm x 73 mm x 134mm
Wärmetauscherfläche pro Plate  0.012 m²
Maximaler Durchfluss 4 m³/h
Plattenmaterial  Edelstahl AISI  304
Schweißmaterial  99.9% Kupfer
Dicke der Platten 0.4 mm
Volumen /Fassungsvermögen pro Platte 0.018 Liter
Volumen 50 Platten  0,90 Liter
Wirksame Tauscherfläche

0,012 m² pro Platte  / 20 Platten = 0,6 m²

max. Betriebsdruck  10 Bar
Temperaturbereich °C

-195 ~+225

Anschlussgröße  4 mal 3/4" Zoll  (19.05mm) (nach ISO-G)
Anschlussrichtung

F1-> F3 F4-> F2

Anwendungsbereich Wärmepumpe, Klimaanlage, Solaranalage, Ölkühler, Wasserkühlung usw.,
