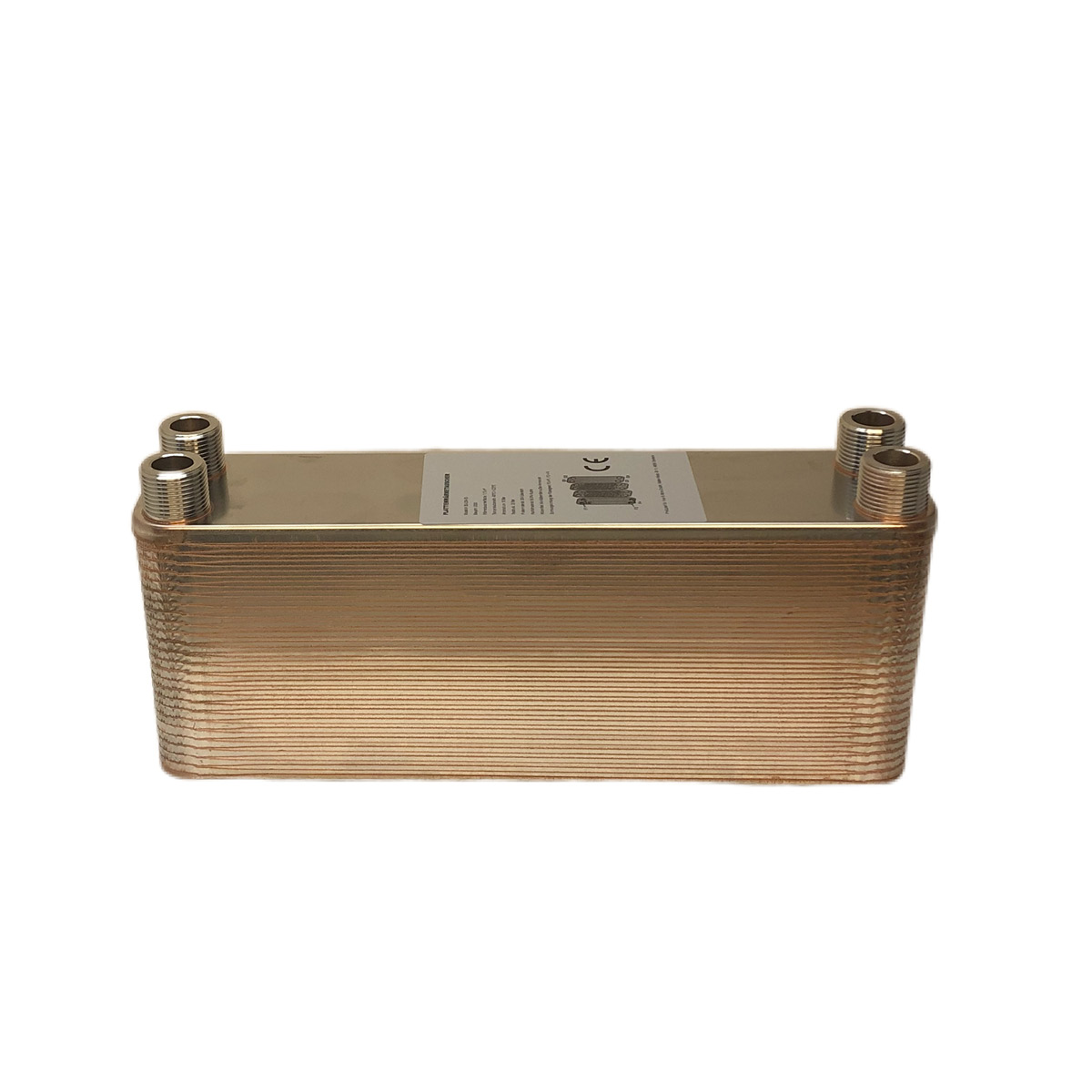

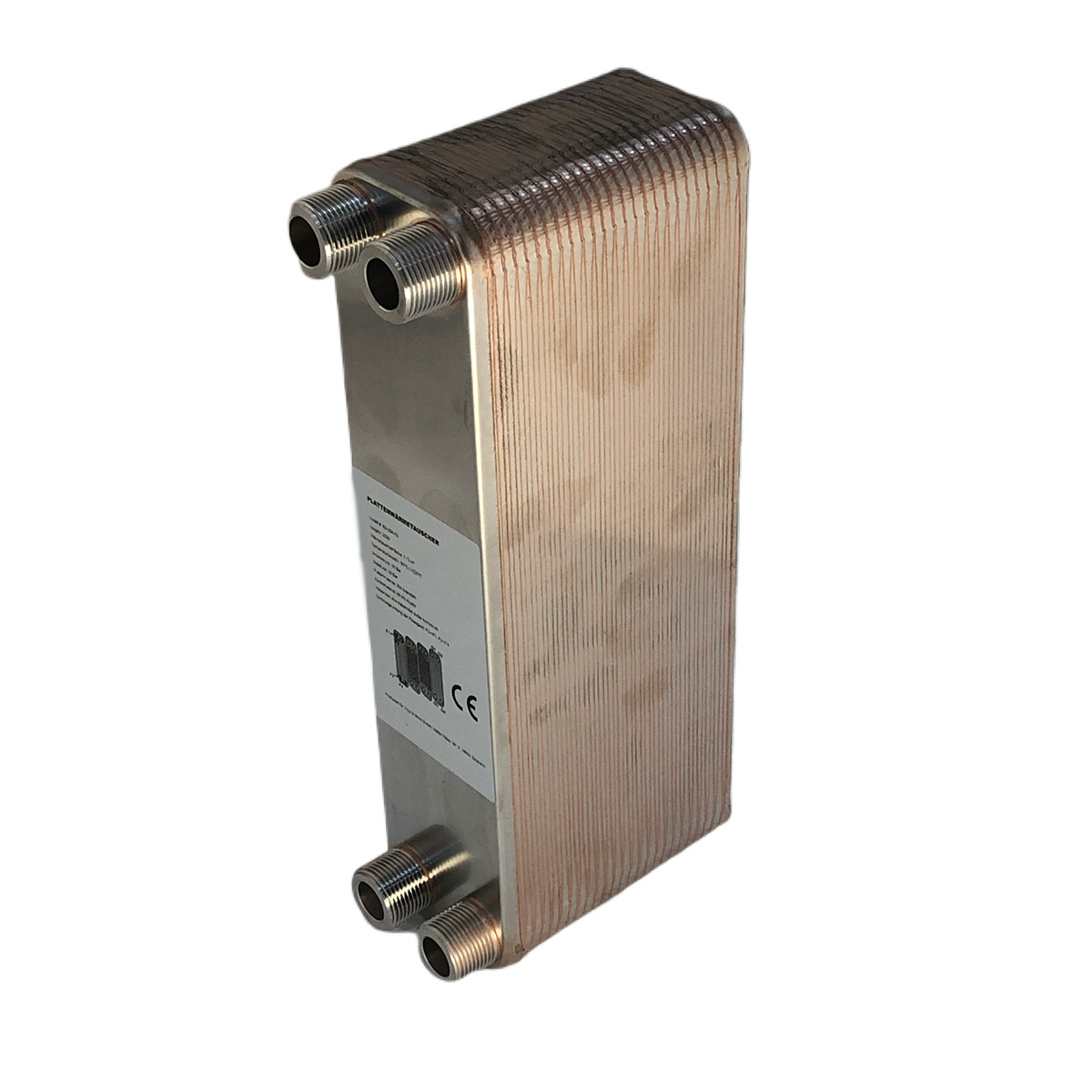

Edelstahl Plattenwärmetauscher Wärmetauscher 50 Platten B3-23A-50


Artikelnummer 41015


if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/gqw2uxdr3nhq/plugin/17/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AYUW3LarCKrZynyJbukXg9XYUFOrUNalmP2AQYtqfjTLgISa-kE56b5DNIA7u5XldoSkONpY8PWHEtGP"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiZDZkZDM5MTI0YzZiYWRhM2IxMWM2MTFlZGNiNWI2MWZkOTNlMTU3OGYyZGU1ZDk1ZWVmZGQzZTlkNzhkMWY3NHxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMDItMjhUMTY6NDA6MzcuMjc1WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU1sRGZLanM2Rmk1VjFza3IxM2lBVW4zLXJ1T3RpZGR4YlFUX0ZUY1ZXNDdIQmNXLUVVMkpvemttTkRsd2J6WjZDUGJ0N1FfMmxfWUEyclNodGRpM1hVWHU2NDVnIn19"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.setAttribute("data-client-id", "AYUW3LarCKrZynyJbukXg9XYUFOrUNalmP2AQYtqfjTLgISa-kE56b5DNIA7u5XldoSkONpY8PWHEtGP"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiZDZkZDM5MTI0YzZiYWRhM2IxMWM2MTFlZGNiNWI2MWZkOTNlMTU3OGYyZGU1ZDk1ZWVmZGQzZTlkNzhkMWY3NHxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMDItMjhUMTY6NDA6MzcuMjc1WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU1sRGZLanM2Rmk1VjFza3IxM2lBVW4zLXJ1T3RpZGR4YlFUX0ZUY1ZXNDdIQmNXLUVVMkpvemttTkRsd2J6WjZDUGJ0N1FfMmxfWUEyclNodGRpM1hVWHU2NDVnIn19"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); }
if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('65df65fc2d485', 'paypal', 'buynow', 'rect', 'gold'); }); } else { renderPayPalButtons('65df65fc2d485', 'paypal', 'buynow', 'rect', 'gold'); }

* inkl. ges. MwSt. zzgl. VersandkostenBei PV-Waren entfält aktuell die MwSt für Privatkunden.

Der Plattenwärmetauscher ist flexibel einsetzbar. Er zeichnet sich durch eine kompakte und kleine Baueinheit, geringes Gewicht und hohe Wärmeübertragungsleistung durch technisch ausgereifte Plattenprägung aus.

Er hat außerdem weitere Vorteile:

  • hohe Betriebstemperaturen und Arbeitsdrücke
  • korrosionsbeständig durch Edelstahlmaterial
  • einfacher Einbau
  • extrem wartungsarm
  • servicefreundlich

Anwendungsbereiche:

  • Hydrauliksysteme
  • Pressen
  • Schmiersysteme
  • Prüfstände
  • Motoren

Besonderheiten unseres Plattenwärmetauschers:

  • flachdichtende Schraubverbindungen
Technische Daten
Produktmodell B3-23A-50

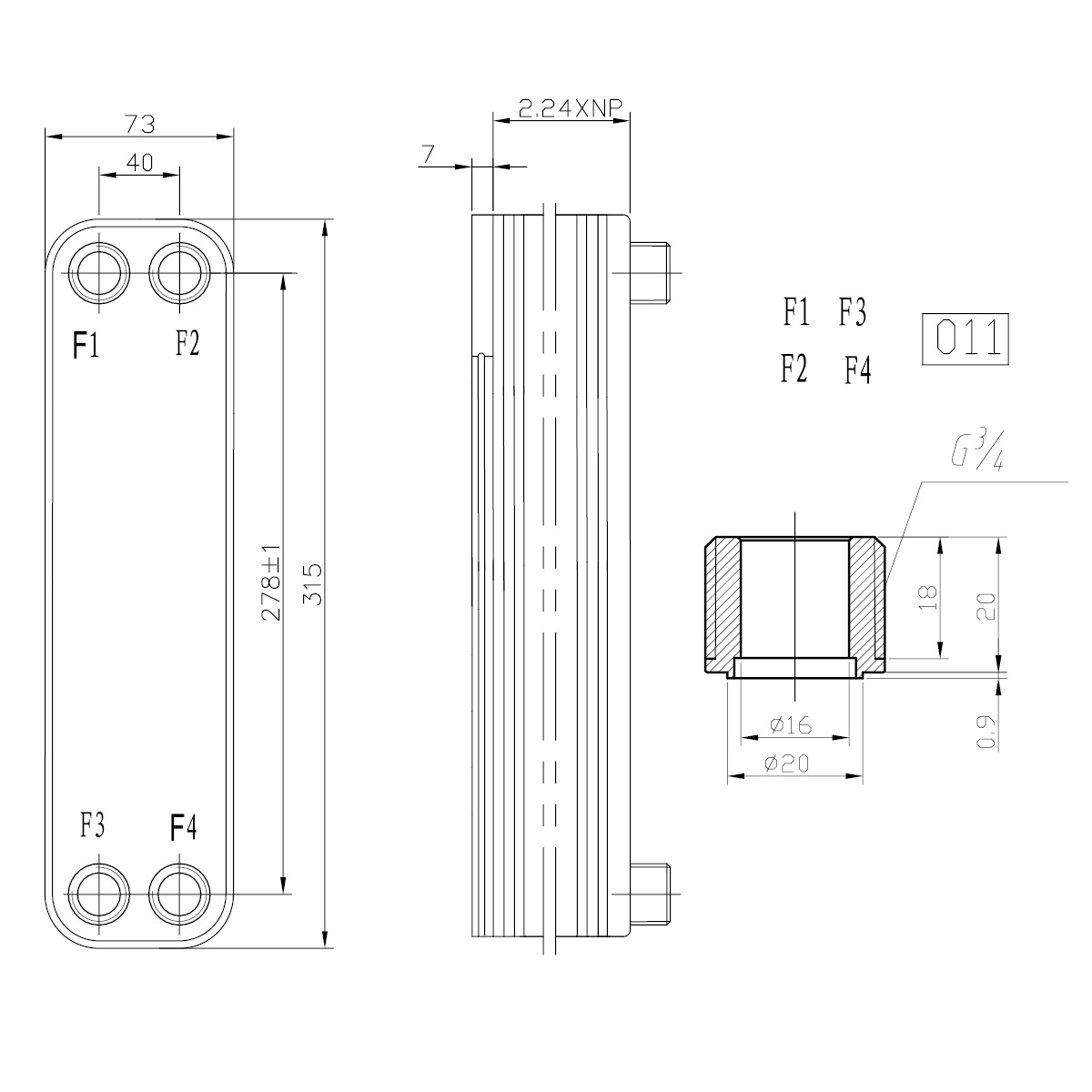

Abmessungen 315 mm x 73 mm  x 140 mm
Wärmetauscher Fläche pro Plate  0.023 m²
Maximaler Durchfluss 4 m³/h
Plattenmaterial  Edelstahl AISI  304
Schweißmaterial  99.9% Kupfer
Volumen  0,040 l pro Platte = 2,00 l
Wirksame Tauscherfläche

0,023 m² pro Platte  / 50 Platten = 1,15 m²

Betriebsdruck  20 Bar
Temperaturbereich °C

-195 ~+225

Anschlussgröße  4 mal 3/4" Zoll
Anschlussrichtung

F1-> F3 F4-> F2

Anwendungsbereich Wärmepumpe, Klimaanlage, Solaranalage, Ölkühler, Wasserkühlung usw.,
Gewicht  3,7 kg
