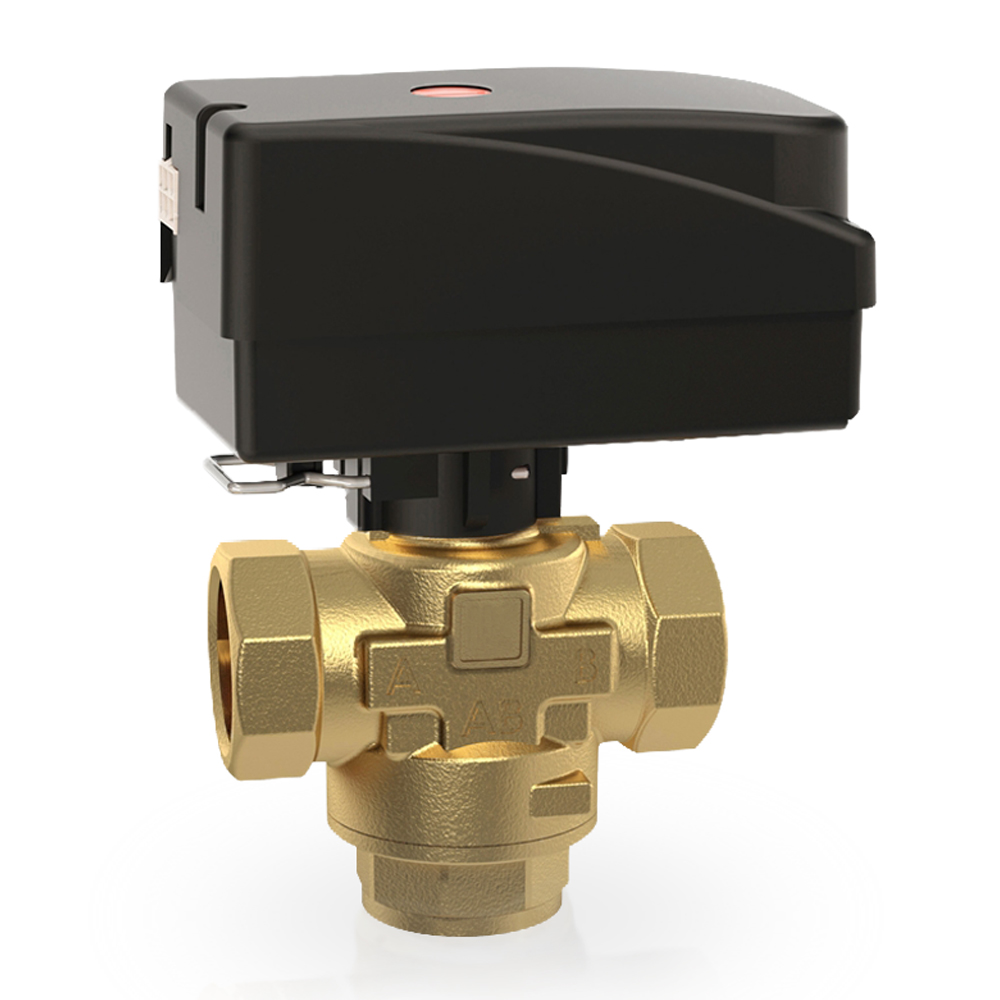

Umschalt-Motorventil VA33 in 1"
Einsatzbereich:
Das Umschaltventil VA33 findet im Solar- und Heizungsbereich seine Verwendung. Damit können einzelne Anlagenteile zonenweise geschaltet werden, ferner können einzelne Apparaturen bei Bedarf zu- oder abgeschaltet werden.
Leistungsmerkmale:
Kompakte Ausführung, gefällige Form und modernes Design, schutzisoliertes Antriebsgehäuse. Einfache manuelle Handverstellung für Inbetriebnahme oder Notbetrieb. Ansteuerung wahlweise über Zweipunktkontakt oder über potenzialfreien Umschaltkontakt möglich. Der Endschalter-Signalausgang in Ventilstellung kann für Steuerzwecke verwendet werden (max. 1 A). Schnelles Wechseln der Antriebseinheit ohne Ausbau des Ventils möglich. Keine Durchflussreduzierung, voller Durchgang entsprechend der jeweiligen Ausführung von DN20-DN32.
|
| ||
| DN 20 | DN 25 | |
|---|---|---|
| A | ¾" | 1" |
| B | 72 | 90 |
| C | 17,5 | 20,8 |
| D | 130,5 | 133,8 |
| E | 54 | 66 |
Montageanleitung Montageanleitung Reparaturset
Technical Data
Technische Daten
Antrieb
Leistungsaufnahme:
Relais ein, Antrieb läuft: 9 VA
Relais ein, Antrieb steht: 5 VA
Relais aus: 0 VA
Schutzart: II (EN60335-1)
Umgebungstemperatur: 0 °C ... 55 °C
Stellzeit: 18 s / 90 °
Betriebsart: offen - geschlossen
Anschlussleitung: 4 x 0,5 mm², L = 1,0 m
Schutzklasse: IP 44 (IEC529)
Stellwinkel: 90 °
Drehmoment: 6 Nm (max. 8 Nm)
Ausgangssignal: Phase L, 1 (1) A
Ventil
Zulässiger Maximaldruck: 6 bar
Gehäuse: Schmiedemessing
Max. Betriebstemperatur: 2 °C ... 110 °C
Drehmoment: 6 Nm (max. 8 Nm)
Max. Arbeitstemperatur: 0°C ... 110°C
Max. Arbeitsdruck: 6 bar
Rotor mit Achse: Messing
Achsenabdichtung: 4 x O-Ringe, EPDM
Möglichkeit der Motorsteuerung: UV-3
Zur Reduzierung der Axialreibung: PA-Unterlegscheibe
