Komplettpaket 11,04 m² Solaranlage Vakuumröhrenkollektor Standard

Artikeldetails

Unsere Solarkollektoren sind mit dem Solar KEYMARK zertifiziert (Reg. Nr. SP SC1075-12)

Neue BAFA-Förderung für Solarthermieanlagen:

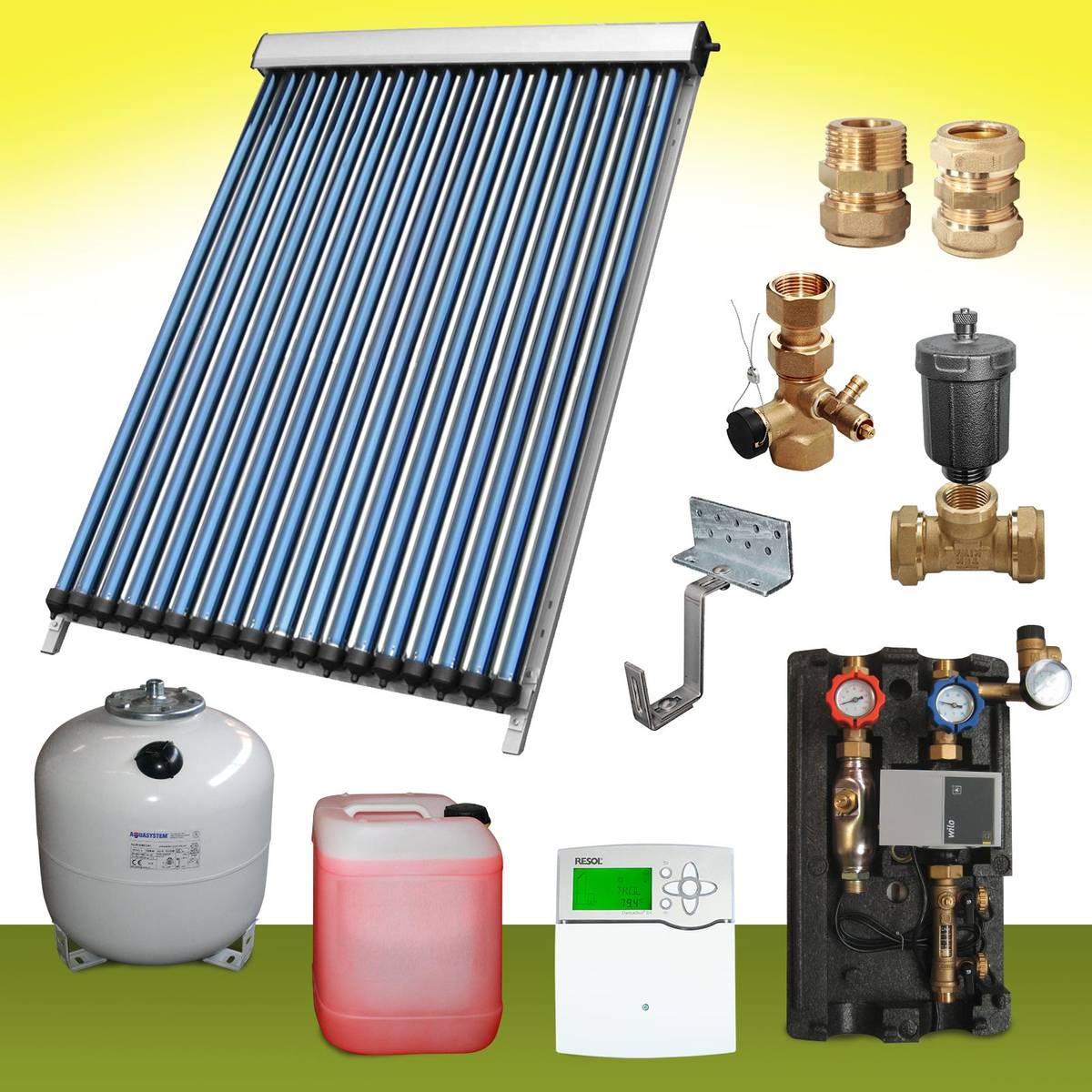

Dieses Set besteht aus folgenden Komponenten:

3 x Solarkollektoren SPA-22 bestehend aus 66 Vakuumröhren mit 11,04 m² Gesamtfläche
3 x Aluminiumrahmen mit Edelstahlschrauben der Kollektoren
18 x Dachhaken - 3-fach verstellbar (6 Stck. pro Solarkollektor)
2 x Messingverschraubungen (zum Verbinden der Sammler)
2 x Messingverschraubungen (zur Verbindung des ersten und letzten Sammlers)
1 x Solar Schnellentlüfter Set 10 Bar 180 °C
1 x Solar Ausdehnungsgefäß 35 Liter
1 x Solar Kappenventil passend zum Ausdehnungsgefäß
1 x 30 Liter Solarflüssigkeit
1 x 2-Strang Solarstation mit einer Hocheffizienzpumpe mit PWM Signal
1 x Systemregler Delta Sol BX ® für Solar- und Heizungsregelung

Produktbeschreibungen

Vakuum-Röhrenkollektor SPA-58/1800-22

3x

Bruttofläche der Solaranlage SPA 66 = 11,04 m²
Bruttofläche eines Kollektors SPA 22 = 3,68 m²
Gesamtbreite eines Kollektors SPA 22 = 1,86 m
Gesamthöhe eines Kollektors SPA 22 = 1,98 m
Gesamtgewicht eines Kollektors SPA 22 ca. 59 kg

Zertifikat

Ersatzröhren gleich mit bestellen erspart extra Versandkosten:
Falls Sie Ersatzröhren austauschen müssen oder vor der Montage gleich Ersatzröhren mit bestellen möchten, bekommen Sie diese natürlich auch einzeln.
Eine Glasröhre ist für 20 € oder eine komplette Röhre mit Innenleben für 30 Euro bei uns erhältlich

Rahmen für den Kollektor

Aluminiumrahmen mit Edelstahlschrauben
Die Rahmen der Kollektoren sind zerlegt und können bequem direkt auf dem Dach verbaut werden.
Eine Flachdachhalterung für diesen Kollektor erhalten Sie bei uns für je 59 €.

(Bild zeigt Montage mittels Dachhaken)

18 Solar Dachhaken - 3-fach verstellbar (4 Stück. pro Solarkollektor)

Produktbeschreibung:

Montagebügel gefertigt aus 5 mm Edelstahl mit angepasstem Winkel zum Dachziegel
3-fach verstellbar und verschraubt
Durch die Höhenverstellung kann der Dachhaken individuell zum Dachziegel angepasst werden, dies kann ebenso oberhalb des Ziegels erfolgen.
Grundplatte aus 5 mm feuerverzinktem Qualitätsstahl (unterhalb des Dachziegels) mit 3 Längslöchern, welche Ihnen ebenso ermöglichen, den Haken verstellen zu können.
Diese Dachhaken sind statisch berechnet und daher für größere Kollektorfelder und hohe Windlasten geeignet.

Sollten Sie lieber Flachdachhalterungen benötigen anstatt die im Set beschriebenen Dachhaken, können Sie diese zum Preis von 29,- € pro Stück. erwerben.

Solaranlagen Messingverschraubungen

2 x Messingverschraubungen (zum Verbinden der Sammler)
2 x Messingverschraubungen (zur Verbindung des ersten und letzten Sammlers)

1 Solar Schnellentlüfter-Set 10 Bar 180 °C

1 x T-Stück mit Schneidringen speziell für den Solarbetrieb
1 x Solar Schnellentlüfter 10 bar und 180 °C

1 Solar Ausdehnungsgefäß 35 Liter

Vordruck 2,5 bar (kann auch beliebig geändert werden)
Temperatureinsatzbereich -10°C bis 140°C
Prüfdruck bei 11,4 bar
Arbeitsdruck bis 8 bar

1 Solar Kappenventil passend zum Ausdehnungsgefäß

Anschluss 3/4"

30 Liter Solarflüssigkeit

Solarflüssigkeit - Fertigmischung
Kälteschutz bis -28 °C
in 10 oder 20 Liter Einheiten

(Art-Nr.: 40111 / Einzelpreis 10 Liter Einheit: 39,00 €)
(Art-Nr.: 40112 / Einzelpreis 20 Liter Einheit: 69,00 €)

2-Strang Solarstation mit einer Hocheffizienzpumpe mit PWM Signal
	Solarstation mit Solar Pumpe Wilo Yonos ParaST/7.0-PWM2 M Leistung 3-45W Drehzahlgeregelt über PWM Signal 2 Thermometer 2 Kugelhähne Manometer Sicherheitsventil mit einem großem Durchflussmengenregler Spül-, Füll- und Entleerungskugelhahn mit Schlauchtülle und Kappe

Systemregler Delta Sol BX ® für Solar- und Heizungsregelung

Zubehör:

1 x Delta Sol® BX
2 x Sensor FKP6
3 x Sensor FRP6
1 SD Karte
Befestigungsmaterial

Beschreibung:

4 Relaisausgänge
7 Sensoreingänge
Datenaufzeichnung auf SD - Karte
2 PWM Ausgänge zur drehzahlgeregelten
Ansteuerung von Standard- und energiesparenden hocheffizienten Pumpen
Extragroßes Display
Thermische Desinfektionsfunktion
Überwärmeabfuhr
Drainback-Option
Resol VBus
Hinterlegte Anlagenschemen und Piktogramme
Bedienerfreundlich durch einfache Handhabung

Einfacher Selbstaufbau auf einem Dach mittels Dachhaken

Technische Daten

Technische Daten unserer Solaranlage in diesem Set:

66 Vakuumröhren aus Borosilikatglas
Länge der Vakuumröhre:	1800 mm
Außendurchmesser:	58 mm
Jede Vakuumröhre ist 3-fach beschichtet (siehe Zeichnung)
Kupferanschlüsse am Sammler	22 mm
Wasser-Glycolinhalt im Sammler	ca. 1,5 Liter
Sammlergehäuse	aus wetterbeständigem Aluminium
Tauchhülse für Temperaturfühler	an jedem Kollektor im Sammler vorhanden
Hagelschlagsicher	bis 25 mm bei 30m/s
max. zulässiger Betriebsüberdruck	8 bar
Betriebsdruck	6 bar
max. Stagnationstemperatur	210 °C
(Angaben aus dem Bericht des Intertek)	GZ 11121720-1
Solar Keymark	SP SC1075-12

Funktionsweise der Vakuumrohre:

Die Vakuumröhre besteht aus zwei Glasröhren mit unterschiedlichen Durchmessern. Hierbei handelt es sich um spezielles Glas, dass aus Borosilikat gefertigt wurde. Zwischen den Glasröhren besteht ein Vakuum, welches zur Isolierung der inneren Röhre notwendig ist (das sog. “heat pipe principle”). In der inneren Röhre befindet sich ein Kupferrohr, welches wiederum mit einer speziellen Flüssigkeit gefüllt ist, die der Wärmeaufnahme dient.

Durch die Wärme der Sonnenstrahlen erhitzt sich die Flüssigkeit und steigt als heißer Dampf zur Spitze des Kupferheizrohrs. Die so erzeugte Wärme wird dann im Sammler abgegeben und zur Warmwassererwärmung genutzt. Der Sammler selbst besteht aus Aluminium und ist im Inneren mit Steinwolle hochtemperaturisoliert, wodurch es kaum zu Energieverlusten kommt. Jede Vakuumröhre ist einzeln als trockene Anbindung an den Sammler angeschlossen. Dadurch können die Röhren einzeln ausgetauscht werden, ohne dass aus der Anlage die Flüssigkeit abgelassen werden muss.

Unterschied zwischen unserer Solaranlage mit einer Beschichtung mit ALN/SS/CU, Anlagen mit der AL/N/AL Beschichtung und Flachkollektoren.

ALN/AIN-SS/CU - 360° Grad Kupferbeschichtung im inneren der Röhre

AL/N/AL - 360° Grad Aluminiumbeschichtung im inneren der Röhre

Entscheiden Sie sich für eine der besten im Preis-Leistungsverhältnis erhältlichen Anlagen, die Sie auf dem Markt finden.
